Trong hệ thống khí nén, để hoạt động ổn định, chính xác và đạt hiệu suất cao, không thể thiếu sự hỗ trợ của các dòng phụ kiện đi kèm. Phụ kiện không chỉ giúp kết nối, dẫn truyền khí nén mà còn đảm bảo an toàn, tăng tuổi thọ và hiệu quả làm việc cho toàn bộ hệ thống. Bài viết này của XCPC sẽ giúp bạn hiểu rõ vai trò, công dụng và các dòng phụ kiện cần thiết dành cho van khí nén.
1. Tại sao phụ kiện lại quan trọng trong hệ thống khí nén
Một hệ thống khí nén hoạt động hiệu quả phụ thuộc vào ba yếu tố: nguồn khí – van điều khiển – phụ kiện kết nối. Trong đó, phụ kiện đóng vai trò như “mạch máu” dẫn khí và “bộ phổi” giúp điều hòa, lọc sạch, giữ áp suất ổn định cho toàn bộ hệ thống.
Các lý do khiến phụ kiện là thành phần bắt buộc gồm:
- Giúp hệ thống khí nén hoạt động ổn định: Phụ kiện đảm bảo áp suất và lưu lượng khí được phân bổ đều, tránh rò rỉ hoặc tụ áp.
- Tăng tuổi thọ cho máy: Các phụ kiện lọc, điều áp và bôi trơn giúp giảm hao mòn, giữ van hoạt động trơn tru.
- Tối ưu hiệu suất hệ thống: Khi được lắp đúng và đồng bộ, van và phụ kiện giúp tiết kiệm năng lượng, giảm tổn thất khí nén.
- Đảm bảo an toàn vận hành: Van không thể hoạt động hiệu quả nếu thiếu các phụ kiện bảo vệ như co nối, dây dẫn, đầu lọc hoặc van xả nước.
- Dễ bảo trì, thay thế: Các phụ kiện tiêu chuẩn giúp việc tháo lắp, thay thế van trở nên nhanh chóng và thuận tiện.

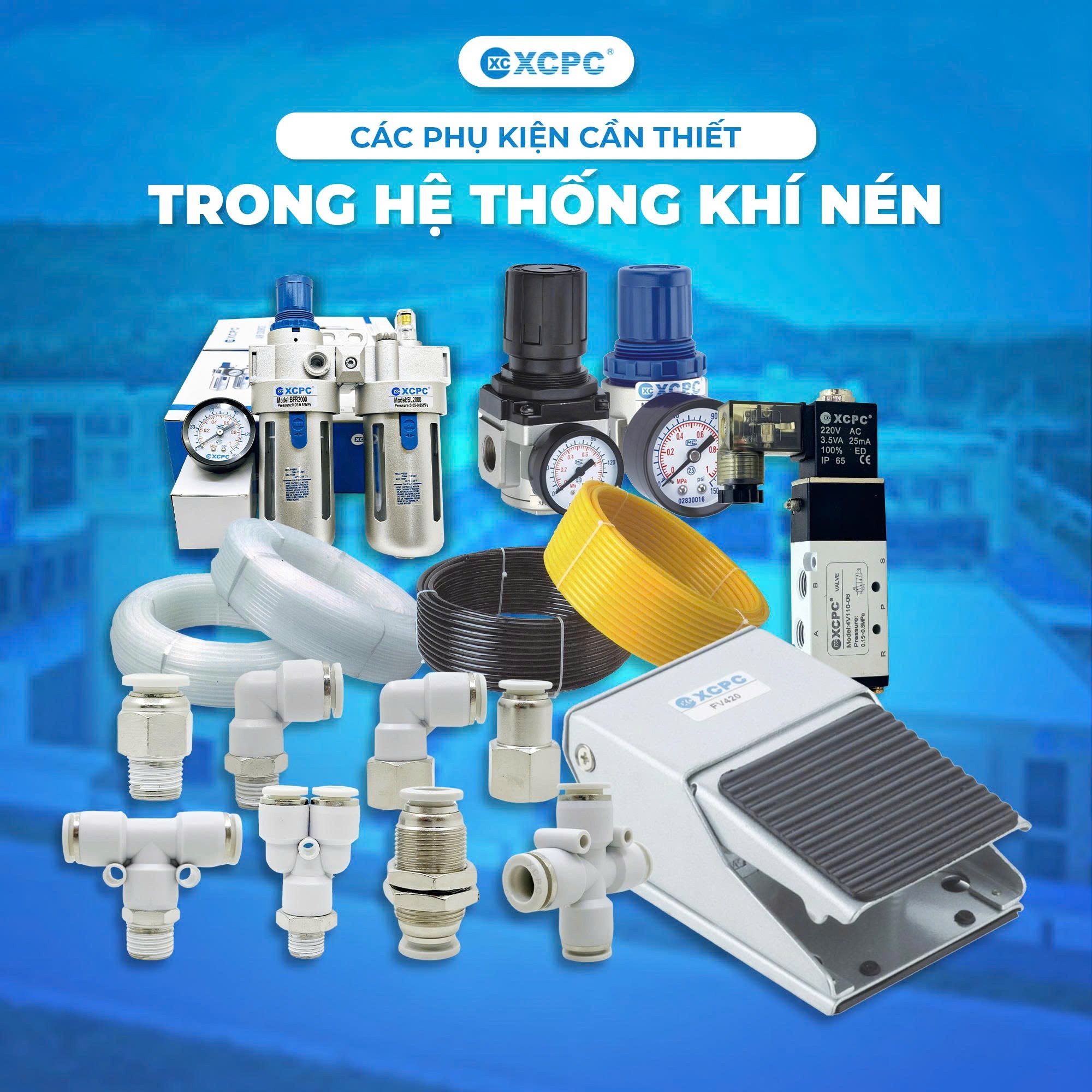

2. Nhóm phụ kiện cần thiết trong hệ thống khí nén
Nhóm phụ kiện cần thiết trong hệ thống khí nén (van điện từ, van gạt tay, van đạp chân, van một chiều…), mỗi hệ thống sẽ cần các loại phụ kiện khác nhau. Dưới đây là 7 nhóm phụ kiện phổ biến và quan trọng nhất.

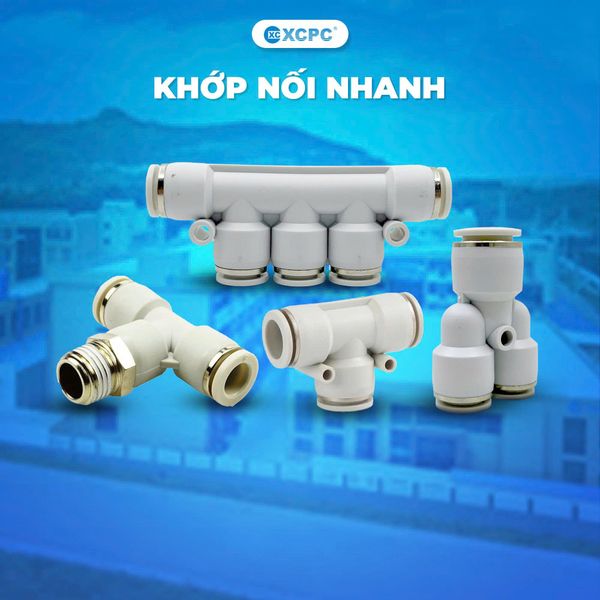

2.1. Co nối nhanh (khớp nối khí nén)
Mô tả:
Co nối nhanh là phụ kiện dùng để kết nối giữa van khí nén với ống dẫn khí hoặc giữa các thiết bị trong hệ thống.
Chức năng:
- Dẫn khí nén từ nguồn đến van và ngược lại.
- Đảm bảo độ kín khí, tránh rò rỉ trong quá trình làm việc.
- Giúp tháo lắp nhanh, tiết kiệm thời gian khi bảo trì.
Phân loại:
- Khớp nối thẳng (PC, PL, PU)
- Khớp nối góc L, khớp nối T, Y
- Khớp nối ren ngoài, ren trong
- Khớp nối bằng thép, đồng, hoặc nhựa
Ưu điểm:
- Lắp đặt dễ dàng, không cần dụng cụ phức tạp.
- Kết nối chặt, chịu áp cao, bền bỉ.
- Có nhiều kích thước phù hợp với ống từ Ø4 – Ø16mm.
Ứng dụng:
Dùng phổ biến trong hệ thống khí nén điều khiển van gạt tay, van điện từ, van điều áp, máy nén khí, xi lanh.
2.2. Ống dẫn khí nén (dây hơi PU, PA, PE)
Mô tả:
Ống dẫn khí là đường truyền khí nén từ nguồn đến van, rồi từ van đến thiết bị chấp hành.
Chức năng:
- Dẫn khí với áp suất cao và lưu lượng ổn định.
- Kết nối các bộ phận trong hệ thống khí nén.
Phân loại:
- Ống PU (Polyurethane): Mềm, dẻo, chịu uốn tốt.
- Ống PA (Nylon): Cứng hơn, chịu áp và nhiệt tốt.
- Ống PE (Polyethylene): Giá rẻ, dùng cho áp suất thấp.
Ưu điểm:
- Trọng lượng nhẹ, dễ cuộn và lắp đặt.
- Nhiều màu sắc để phân biệt các đường khí.
- Khả năng chịu áp đến 10 bar (tùy vật liệu).
Ứng dụng:
Kết nối giữa van điện từ, van gạt tay, van một chiều và các xi lanh khí nén, phù hợp trong xưởng cơ khí, chế tạo máy, tự động hóa.

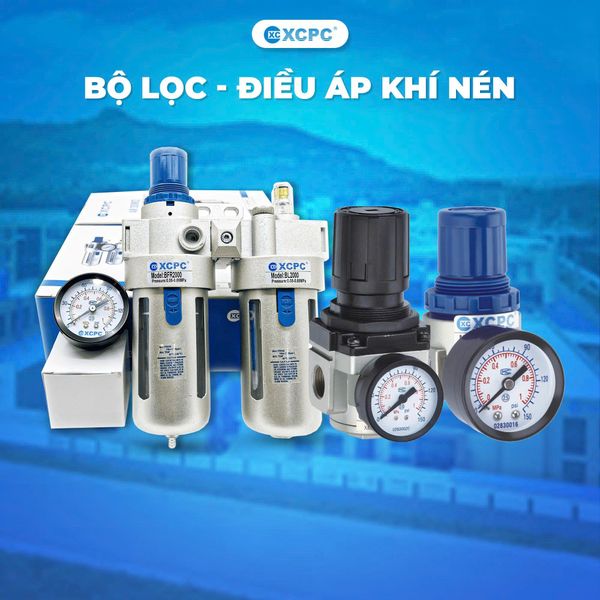

2.3. Bộ lọc – điều áp
Chức năng:
- Bộ lọc khí nén lọc sạch tạp chất, nước, dầu ra khỏi khí nén.
- Điều chỉnh áp suất phù hợp cho từng loại van.
- Bổ sung dầu bôi trơn giúp giảm ma sát trong các chi tiết bên trong van.
Ưu điểm:
- Giúp van hoạt động bền hơn, ổn định hơn.
- Giảm rủi ro kẹt, xì khí, hoặc hỏng van do khí bẩn.
- Có thể điều chỉnh linh hoạt theo yêu cầu vận hành.
Ứng dụng:
Được lắp đặt trước van điện từ, van gạt tay, van đạp chân, hoặc trước toàn bộ hệ thống khí nén.
2.4. Van một chiều – van tiết lưu
Van một chiều:
Cho phép khí đi theo một chiều duy nhất, tránh dòng khí ngược gây hư hỏng van chính.
Van tiết lưu (van điều chỉnh tốc độ):
Điều chỉnh lưu lượng khí, giúp kiểm soát tốc độ di chuyển của xi lanh khí nén.
Ưu điểm:
- Giúp hệ thống vận hành êm ái, ổn định.
- Tăng tuổi thọ cho van chính và xi lanh.
- Lắp trực tiếp lên thân van hoặc trên ống dẫn khí.
Ứng dụng:
Hệ thống điều khiển khí nén trong máy ép, máy đóng gói, máy dập, máy nâng hạ, băng tải khí nén.
2.5. Van xả nước tự động
Mô tả:
Van xả nước được gắn ở bình chứa khí hoặc bộ lọc, có nhiệm vụ loại bỏ hơi nước ngưng tụ trong khí nén.
Tác dụng:
- Giúp khí nén khô, tránh rỉ sét đường ống và hư gioăng van.
- Bảo vệ van điện từ, van điều áp khỏi ẩm ướt.
- Giữ áp suất ổn định, không bị nghẽn dòng khí.
Phân loại:
- Van xả nước tự động (Auto Drain)
- Van xả nước bằng tay
Ưu điểm:
- Tăng tuổi thọ toàn hệ thống khí nén.
- Giảm chi phí bảo trì và thay thế thiết bị.
4. Các phụ kiện đi kèm trong hệ thống khí nén

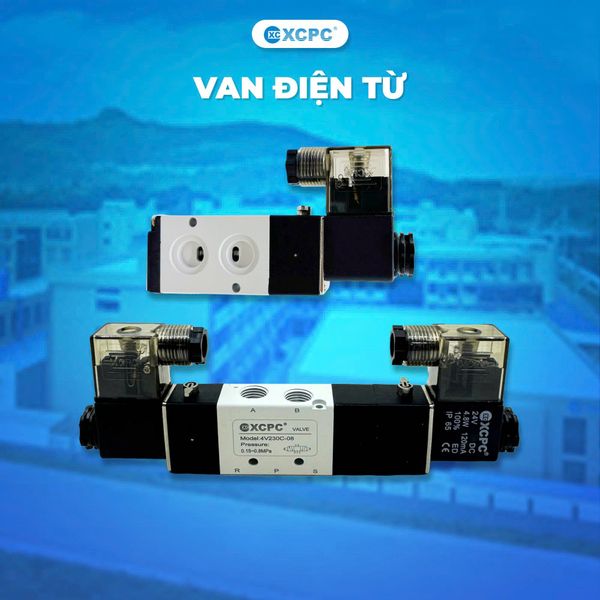

4.1. Van điện từ khí nén
- Cần có co nối ren, dây hơi PU/PA, bộ lọc điều áp, van một chiều, và đồng hồ áp.
- Với hệ thống công nghiệp, nên dùng thêm van xả nước tự động để bảo vệ cuộn coil.
4.2. Van gạt tay
- Cần bộ lọc điều áp, ống khí nén, co nối ren ngoài, và van tiết lưu.
- Có thể thêm van một chiều nếu hệ thống cần kiểm soát dòng khí ngược.

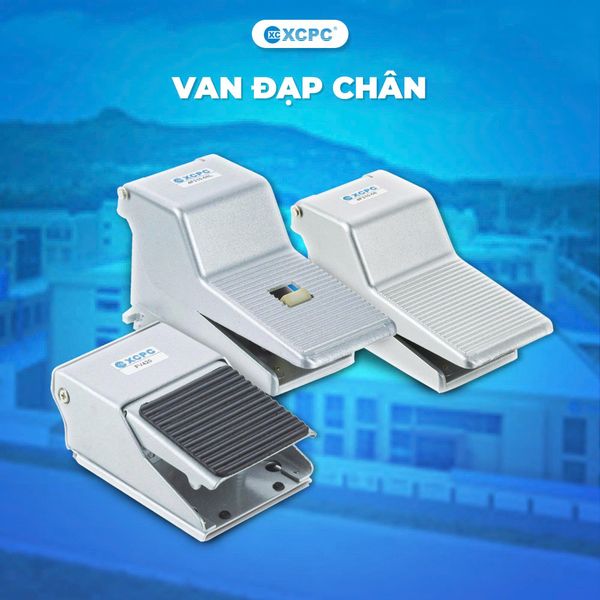

4.3. Van đạp chân
- Cần dây khí chịu áp, đầu nối nhanh, và bộ FRL để đảm bảo khí sạch.
- Dùng thêm van tiết lưu điều tốc cho xi lanh gắn kèm.
4.4. Van điều áp
- Gắn kèm đồng hồ áp, bộ lọc khí, co nối và dây khí tiêu chuẩn.
Phụ kiện khí nén tuy nhỏ nhưng đóng vai trò cực kỳ quan trọng trong hoạt động của toàn bộ hệ thống khí nén. Từ co nối nhanh, dây hơi, bộ lọc điều áp, đến van tiết lưu và đồng hồ áp suất, mỗi chi tiết đều góp phần đảm bảo sự ổn định, chính xác và an toàn trong vận hành.
