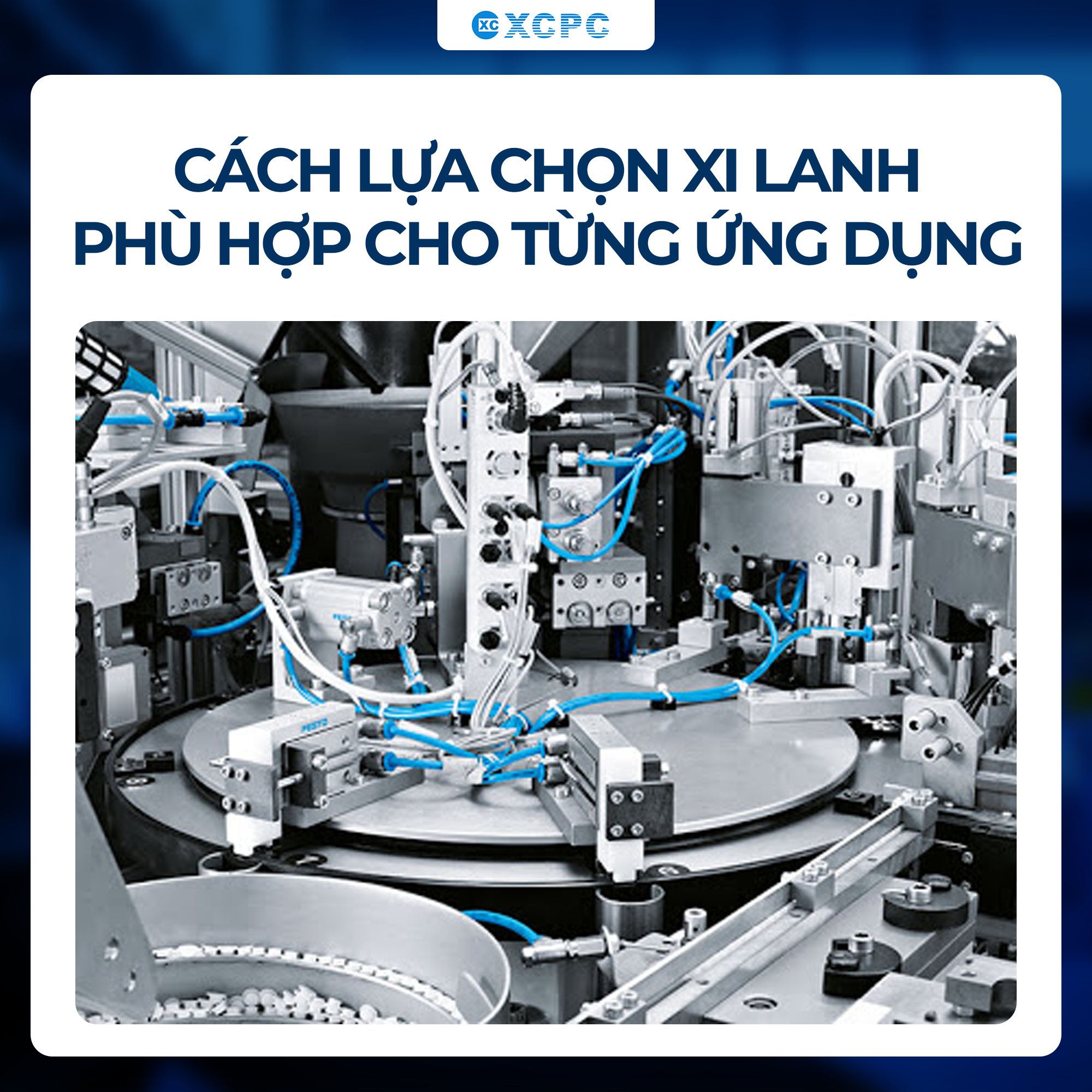

Hướng dẫn cách lựa chọn xi lanh khí nén phù hợp theo lực, hành trình, môi trường và ứng dụng thực tế. Giúp tối ưu hiệu suất và tiết kiệm chi phí vận hành.

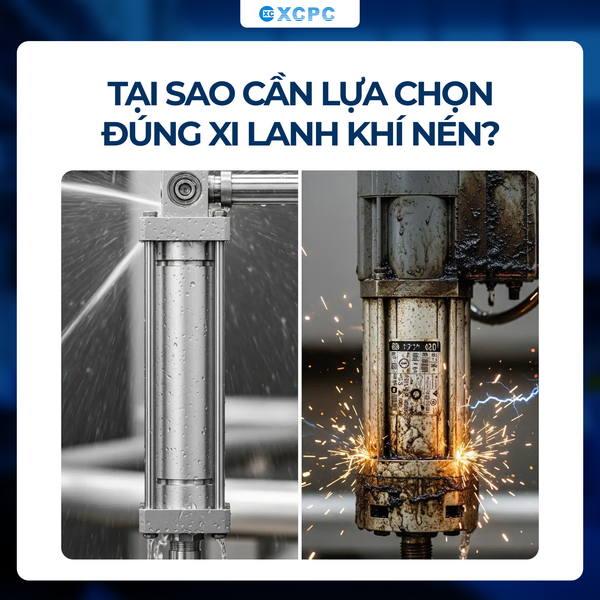

1. Tại Sao Cần Lựa Chọn Đúng Xi Lanh Khí Nén?
Trong các hệ thống tự động hóa, xi lanh khí nén đóng vai trò là cơ cấu chấp hành trực tiếp, ảnh hưởng đến hiệu suất, độ ổn định và tuổi thọ của toàn bộ dây chuyền.
Việc lựa chọn sai loại xi lanh có thể dẫn đến:
- Thiếu lực hoặc dư lực gây lãng phí
- Hao phí khí nén
- Giảm độ chính xác
- Tăng chi phí bảo trì và thay thế
Ngược lại, chọn đúng xi lanh giúp tối ưu hiệu quả sản xuất và giảm chi phí vận hành lâu dài.

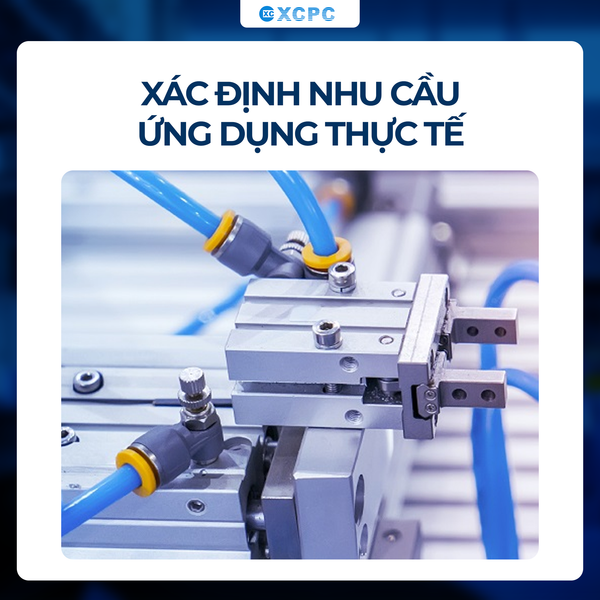

2. Xác Định Nhu Cầu Ứng Dụng Thực Tế
Trước khi chọn xi lanh, cần xác định rõ mục đích sử dụng:
- Đẩy, kéo hay nâng hạ?
- Chuyển động thẳng hay xoay?
- Yêu cầu tốc độ nhanh hay chậm?
- Có cần độ chính xác cao hay không?
Ví dụ:
- Dây chuyền đóng gói → cần tốc độ nhanh, lặp lại liên tục
- Lắp ráp linh kiện → cần độ chính xác cao
- Hệ thống tải nặng → cần lực lớn, ổn định
Việc hiểu rõ ứng dụng là bước nền tảng để chọn đúng loại xi lanh.

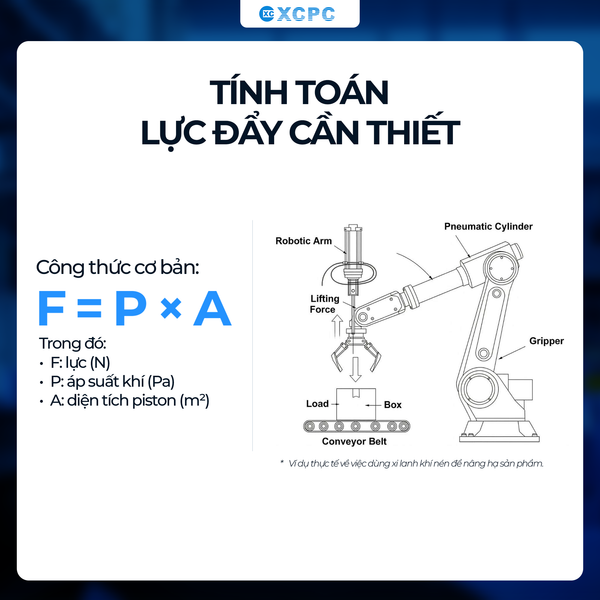

3. Tính Toán Lực Đẩy Cần Thiết
Lực là yếu tố quan trọng nhất khi lựa chọn xi lanh.
Công thức cơ bản: F = P × A
Trong đó:
- F: lực (N)
- P: áp suất khí (Pa)
- A: diện tích piston (m²)
Lưu ý:
- Nên chọn xi lanh có lực dư khoảng 20–30% để đảm bảo an toàn
- Tránh chọn quá lớn gây lãng phí khí nén
Ví dụ: Nếu hệ thống cần lực 100N → nên chọn xi lanh có lực ~120–130N

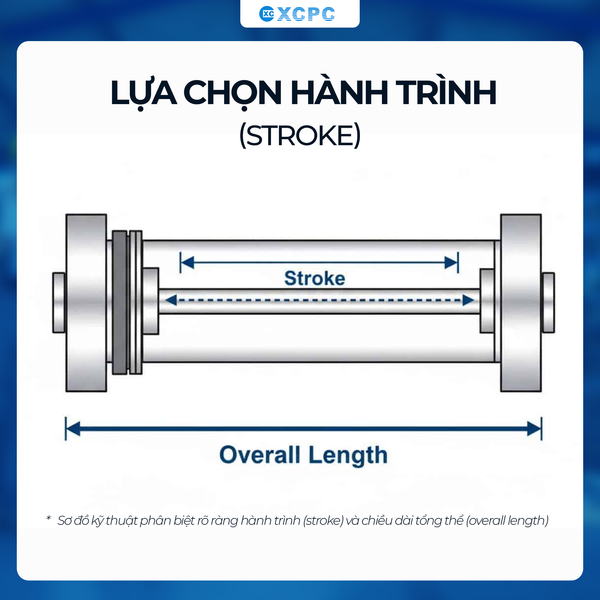

4. Lựa Chọn Hành Trình (Stroke)
Hành trình (stroke) của xi lanh là khoảng cách tối đa mà piston có thể di chuyển từ vị trí đầu đến vị trí cuối. Đây là một trong những thông số quan trọng, ảnh hưởng trực tiếp đến khả năng đáp ứng yêu cầu vận hành của hệ thống.
Nguyên tắc chọn:
- Hành trình ≥ quãng đường làm việc thực tế của cơ cấu
- Có thể cộng thêm một khoảng dự phòng nhỏ (thường 5–10mm) để tránh sai số lắp đặt
- Không nên chọn hành trình quá dài so với nhu cầu thực tế
Việc lựa chọn đúng hành trình giúp hệ thống vận hành ổn định, tránh lãng phí và giảm hao mòn thiết bị.
Ví dụ:
- Hệ thống đẩy sản phẩm ra khỏi băng tải với khoảng cách 80mm
→ Nên chọn xi lanh có hành trình 100mm để đảm bảo an toàn và dễ lắp đặt - Hệ thống nâng hạ khuôn 300mm
→ Chọn hành trình 300–320mm, tránh chọn dư quá nhiều gây lãng phí
Việc lựa chọn hành trình phù hợp không chỉ giúp hệ thống hoạt động chính xác mà còn góp phần tối ưu chi phí, tăng tuổi thọ thiết bị và nâng cao hiệu suất toàn bộ dây chuyền.

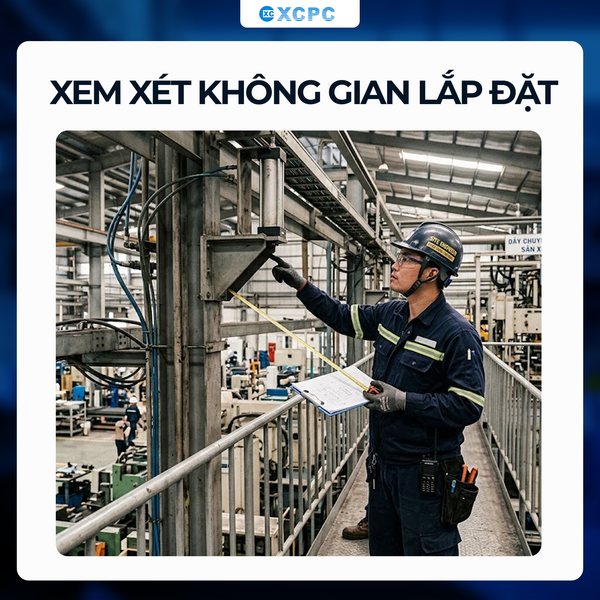

5. Xem Xét Không Gian Lắp Đặt
Không gian lắp đặt ảnh hưởng trực tiếp đến loại xi lanh được sử dụng.
Trường hợp không gian rộng:
→ Có thể dùng xi lanh tiêu chuẩn
Trường hợp không gian hẹp:
→ Nên chọn:
- Xi lanh compact
- Xi lanh không cần ty
Trường hợp cần độ ổn định cao:
→ Nên chọn xi lanh dẫn hướng

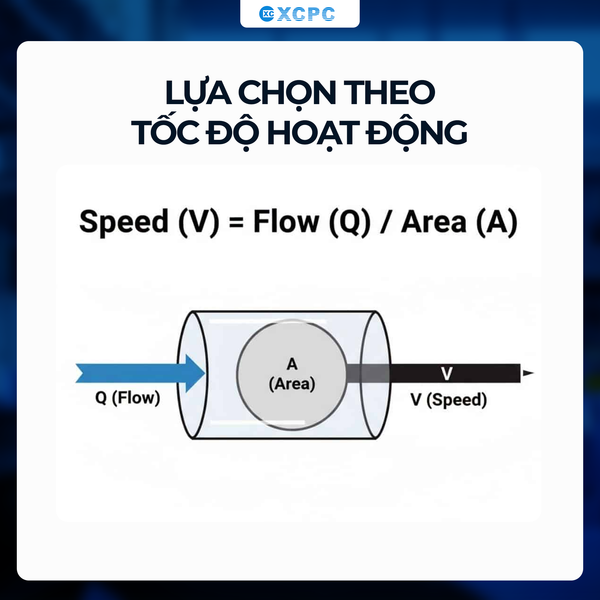

6. Lựa Chọn Theo Tốc Độ Hoạt Động
Tốc độ hoạt động của xi lanh khí nén là yếu tố quan trọng trong các hệ thống tự động hóa, đặc biệt đối với những dây chuyền yêu cầu năng suất cao hoặc độ chính xác trong từng chu kỳ làm việc.
Tốc độ của xi lanh không chỉ phụ thuộc vào bản thân thiết bị mà còn bị chi phối bởi nhiều yếu tố trong hệ thống:
- Lưu lượng khí nén
- Áp suất làm việc
- Đường kính piston
- Chiều dài hành trình
- Van điều khiển và phụ kiện
Gợi ý:
- Dây chuyền tốc độ cao → chọn xi lanh nhẹ, phản hồi nhanh
- Ứng dụng cần độ chính xác → điều chỉnh tốc độ bằng van tiết lưu

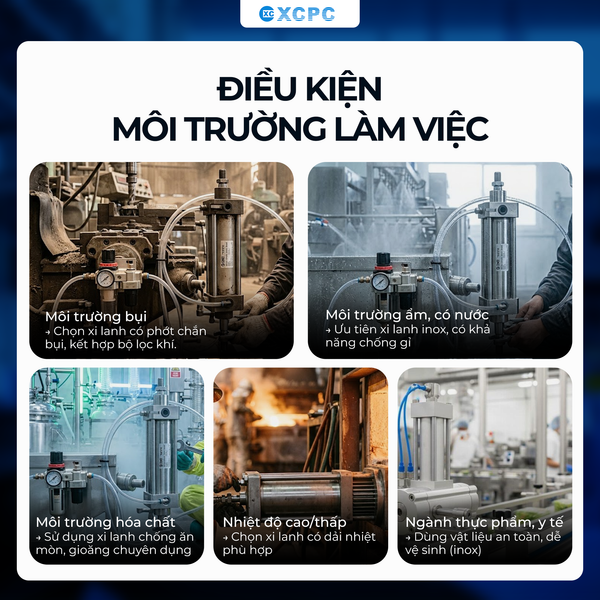

7. Điều Kiện Môi Trường Làm Việc
Môi trường làm việc là yếu tố quan trọng nhưng thường bị bỏ qua khi lựa chọn xi lanh khí nén. Trên thực tế, điều kiện môi trường ảnh hưởng trực tiếp đến độ bền, hiệu suất và tuổi thọ của thiết bị.
Môi trường bụi: Dễ gây mài mòn và rò rỉ
→ Chọn xi lanh có phớt chắn bụi, kết hợp bộ lọc khí
Môi trường ẩm, có nước: Nguy cơ ăn mòn cao
→ Ưu tiên xi lanh inox, có khả năng chống gỉ
Môi trường hóa chất: Dễ làm hỏng vật liệu và gioăng
→ Sử dụng xi lanh chống ăn mòn, gioăng chuyên dụng
Nhiệt độ cao/thấp: Ảnh hưởng đến độ bền và độ kín
→ Chọn xi lanh có dải nhiệt phù hợp
Ngành thực phẩm, y tế: Yêu cầu vệ sinh cao
→ Dùng vật liệu an toàn, dễ vệ sinh (inox)
Lưu ý: Luôn đánh giá môi trường trước khi chọn xi lanh và kết hợp hệ thống xử lý khí (lọc, tách nước) để đảm bảo thiết bị hoạt động bền bỉ, ổn định.

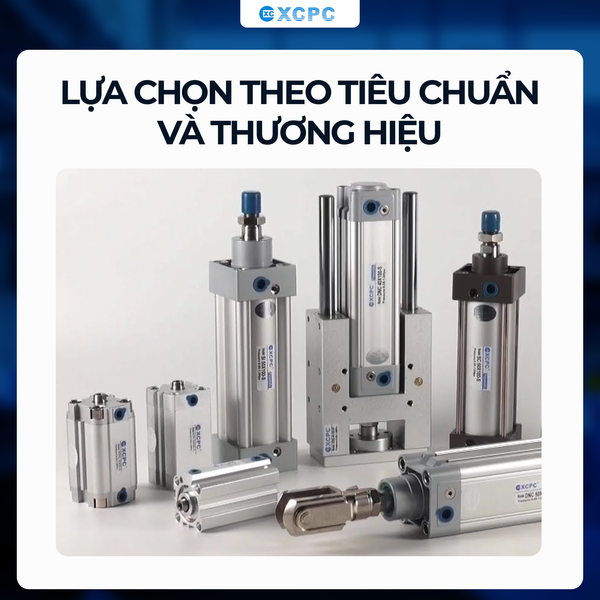

8. Lựa Chọn Theo Tiêu Chuẩn Và Thương Hiệu
Tiêu chuẩn:
- Nên ưu tiên xi lanh theo tiêu chuẩn ISO (ISO 15552, ISO 6432,...)
→ Đảm bảo tính đồng bộ, dễ thay thế và lắp đặt
→ Phù hợp với nhiều hệ thống khác nhau
Thương hiệu:
- Chọn sản phẩm từ đơn vị uy tín, có nguồn gốc rõ ràng
- Có đầy đủ tài liệu kỹ thuật và thông số sản phẩm
- Chính sách bảo hành và hỗ trợ kỹ thuật tốt
Việc lựa chọn xi lanh khí nén phù hợp không chỉ phụ thuộc vào thông số kỹ thuật mà còn phải dựa trên ứng dụng thực tế, môi trường làm việc và yêu cầu vận hành.
Nếu bạn cần tư vấn lựa chọn xi lanh khí nén phù hợp cho từng ứng dụng cụ thể, hãy liên hệ với XCPC VIỆT NAM để được hỗ trợ kỹ thuật chi tiết và giải pháp tối ưu nhất.
