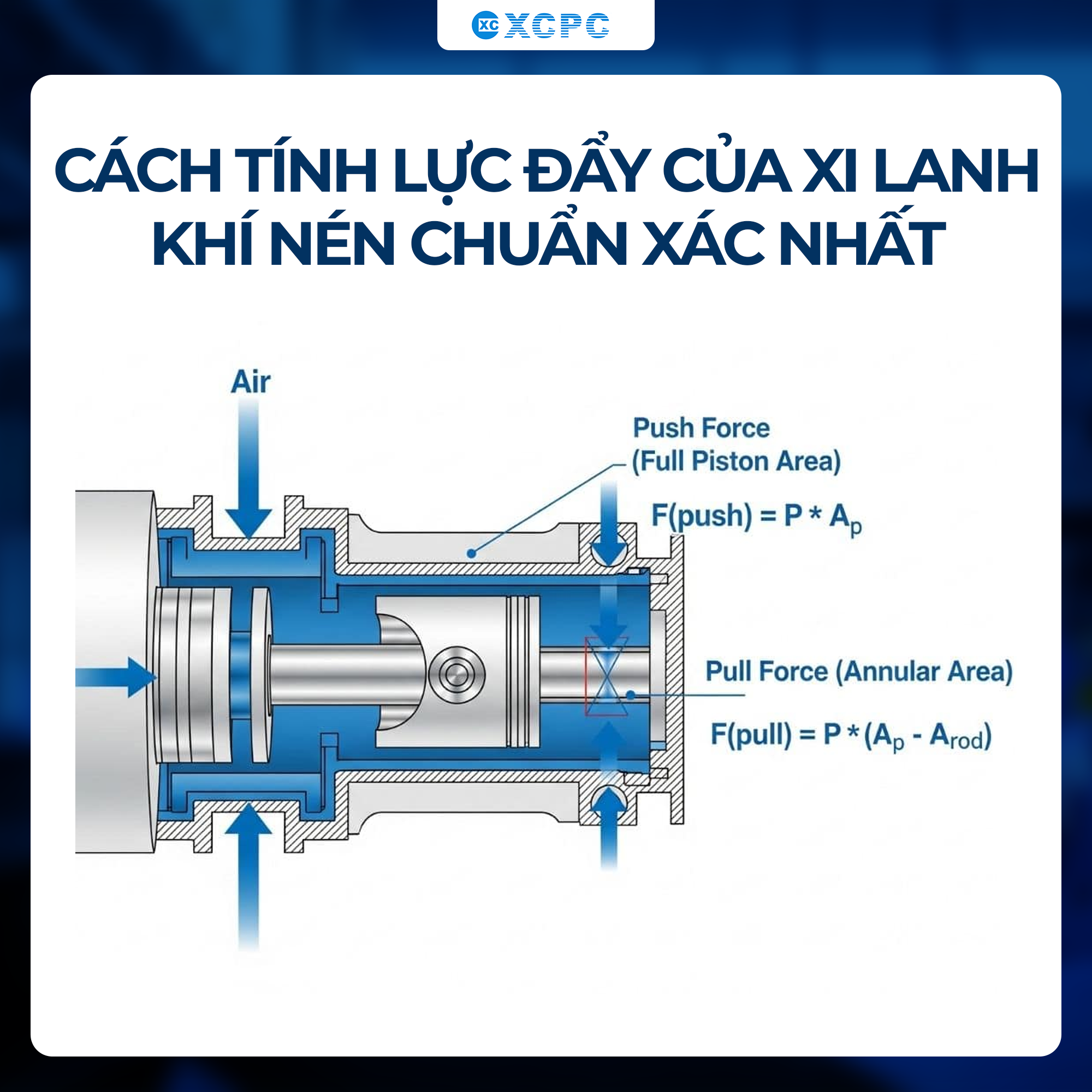

Hướng dẫn chi tiết cách tính lực đẩy xi lanh khí nén theo công thức chuẩn, kèm ví dụ thực tế và các yếu tố ảnh hưởng đến lực.

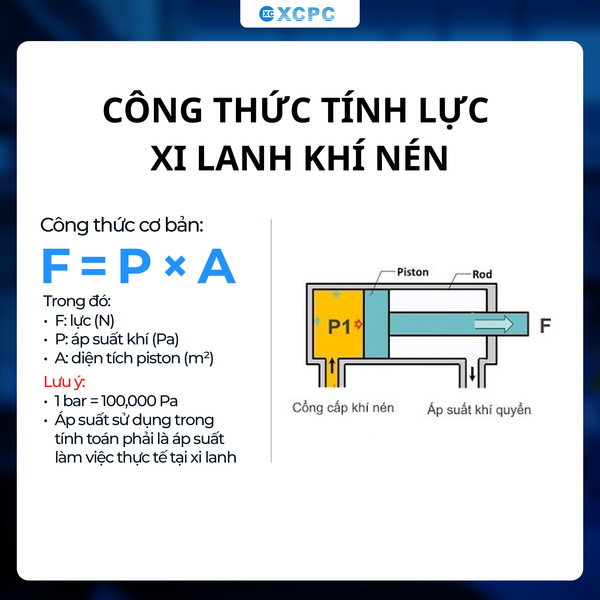

1. Công Thức Tính Lực Xi Lanh Khí Nén
Lực sinh ra từ xi lanh khí nén được xác định theo công thức cơ bản:
F = P × A
Trong đó:
- F: Lực (N)
- P: Áp suất làm việc (Pa)
- A: Diện tích tác dụng của piston (m²)
Lưu ý:
- 1 bar = 100,000 Pa
- Áp suất sử dụng trong tính toán phải là áp suất làm việc thực tế tại xi lanh

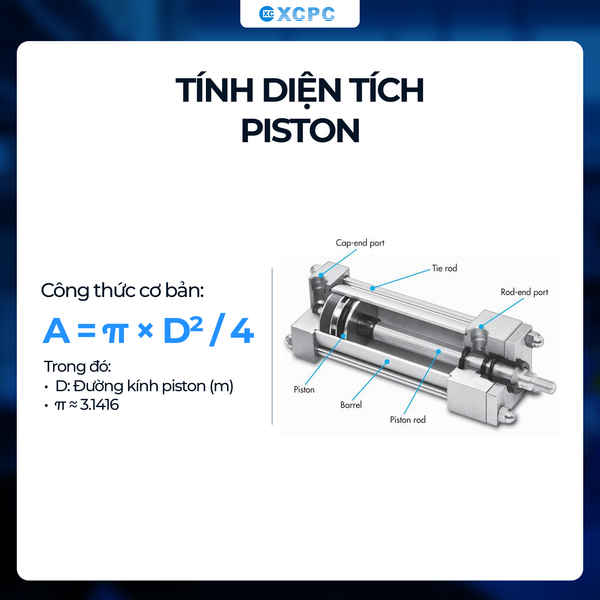

2. Tính Diện Tích Piston
Diện tích piston (mặt cắt ngang) được tính theo công thức:
A = π × D² / 4
Trong đó:
- D: Đường kính piston (m)
- π ≈ 3.1416

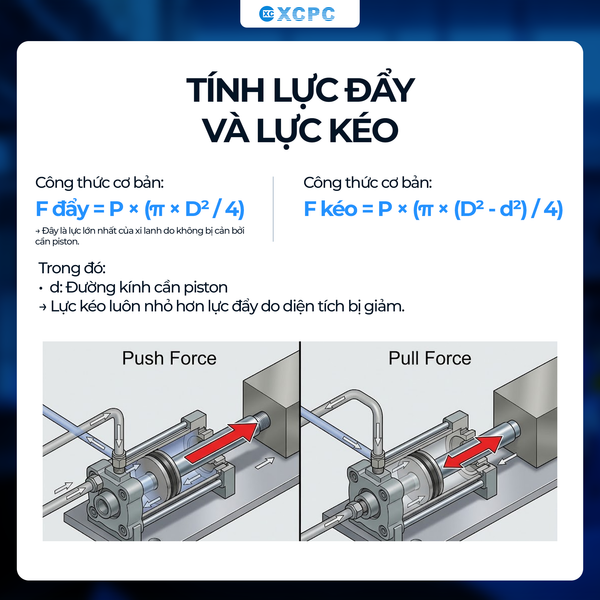

3. Tính Lực Đẩy Và Lực Kéo
Lực đẩy (chiều ra)
F đẩy = P × (π × D² / 4)
→ Đây là lực lớn nhất của xi lanh do không bị cản bởi cần piston.
Lực kéo (chiều hồi)
F kéo = P × (π × (D² - d²) / 4)
Trong đó:
- d: Đường kính cần piston
→ Lực kéo luôn nhỏ hơn lực đẩy do diện tích bị giảm.
4. Ví Dụ Tính Toán Cụ Thể
Thông số:
- Đường kính piston: D = 50 mm = 0.05 m
- Đường kính cần: d = 20 mm = 0.02 m
- Áp suất: P = 6 bar = 600,000 Pa
Bước 1: Tính diện tích piston
A = 3.1416 × (0.05² / 4) ≈ 0.001963 m²
Bước 2: Tính lực đẩy
F đẩy = 600,000 × 0.001963 ≈ 1178 N
Bước 3: Tính diện tích hồi
A hồi = 3.1416 × (0.05² - 0.02²) / 4 ≈ 0.001571 m²
Bước 4: Tính lực kéo
F kéo = 600,000 × 0.001571 ≈ 943 N
5. Quy Đổi Lực Sang Kg
Trong thực tế, lực thường được quy đổi sang kg để dễ hình dung:
1 kgf ≈ 9.81 N
Ví dụ:
- 1178 N ≈ 120 kgf
- 943 N ≈ 96 kgf
6. Các Yếu Tố Ảnh Hưởng Đến Lực Thực Tế
Lực tính toán là giá trị lý thuyết. Trong vận hành thực tế, lực sẽ giảm do:
- Ma sát bên trong xi lanh
- Tổn thất áp suất trên đường ống
- Rò rỉ khí
- Chất lượng khí nén (ẩm, bẩn)
Khuyến nghị: Nên tính thêm hệ số an toàn từ 1.2 – 1.5 lần để đảm bảo xi lanh hoạt động ổn định.
Việc tính toán lực đẩy của xi lanh khí nén cần dựa trên đúng công thức và thông số thực tế của hệ thống. Đồng thời, cần tính đến các yếu tố tổn hao và hệ số an toàn để đảm bảo thiết bị hoạt động hiệu quả, ổn định và bền bỉ trong thời gian dài.
