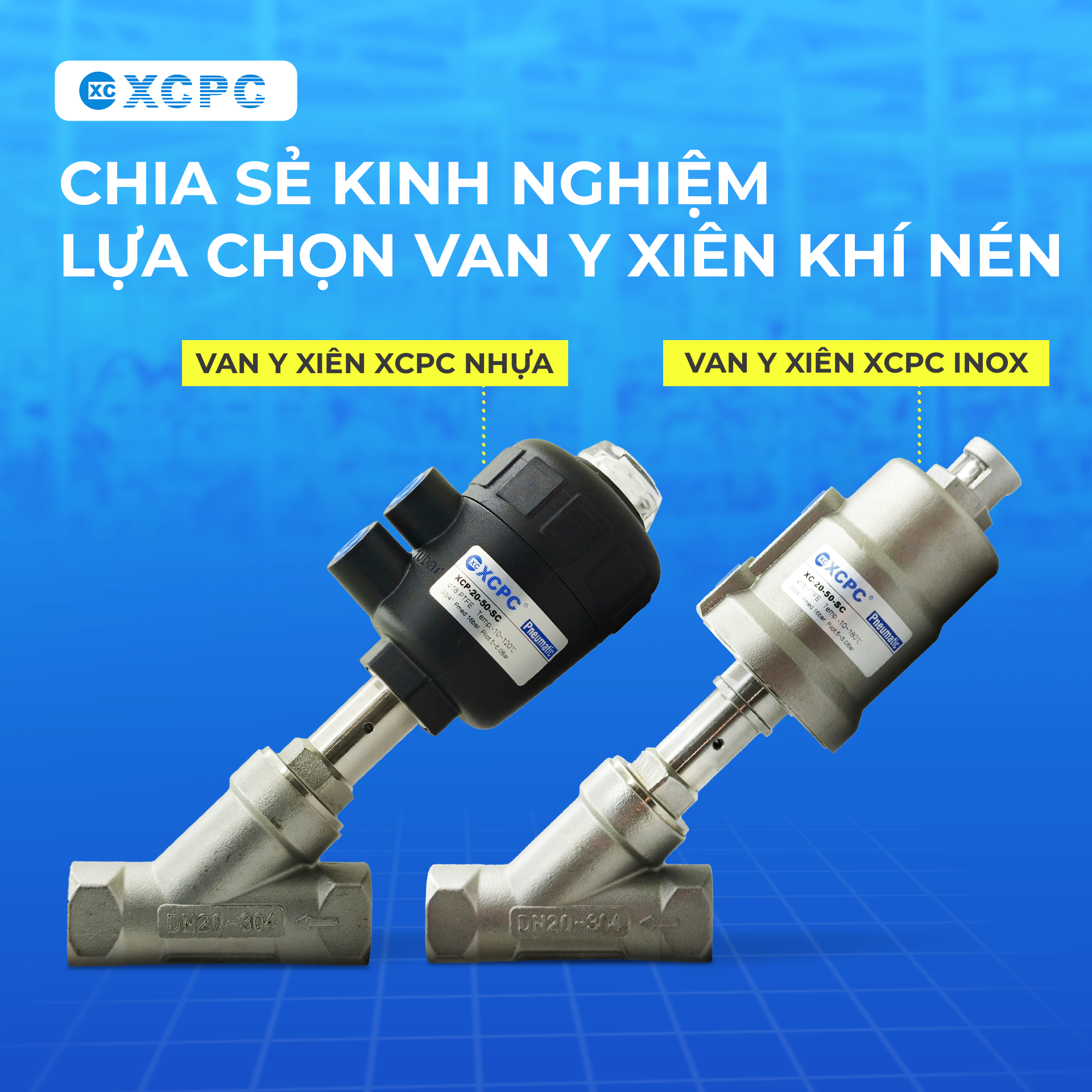

Trong bài viết này, chúng tôi sẽ chia sẻ toàn bộ cẩm nang từ thực tế giúp bạn tự tin chọn lựa và thi công dòng van y xiên này một cách chuẩn xác.

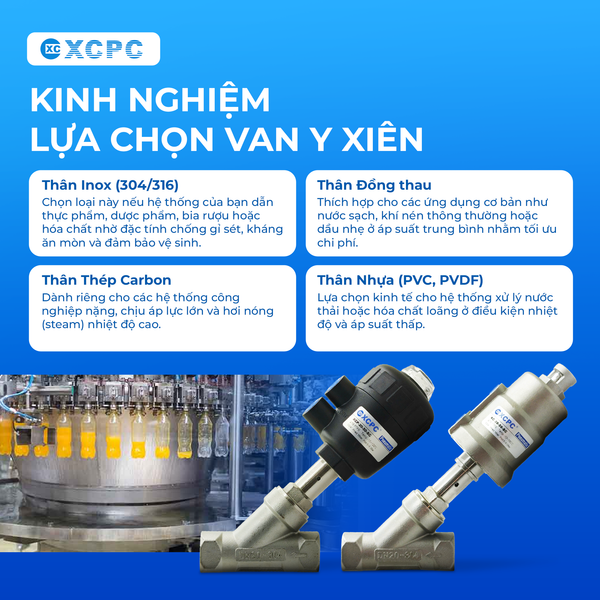

1. Kinh nghiệm lựa chọn van y xiên
Chọn sai van không chỉ gây lãng phí ngân sách mà còn có thể làm gián đoạn toàn bộ dây chuyền sản xuất. Để chọn đúng, hãy dựa vào 4 tiêu chí xương máu sau:
1.1. Lựa chọn theo môi trường chất lưu
Mỗi loại vật liệu chế tạo thân van sẽ tương thích với một nhóm lưu chất cụ thể:
- Thân Inox (304/316): Chọn loại này nếu hệ thống của bạn dẫn thực phẩm, dược phẩm, bia rượu hoặc hóa chất nhờ đặc tính chống gỉ sét, kháng ăn mòn và đảm bảo vệ sinh.
- Thân Đồng thau: Thích hợp cho các ứng dụng cơ bản như nước sạch, khí nén thông thường hoặc dầu nhẹ ở áp suất trung bình nhằm tối ưu chi phí.
- Thân Thép Carbon: Dành riêng cho các hệ thống công nghiệp nặng, chịu áp lực lớn và hơi nóng nhiệt độ cao.
- Thân Nhựa (PVC, PVDF): Lựa chọn kinh tế cho hệ thống xử lý nước thải hoặc hóa chất loãng ở điều kiện nhiệt độ và áp suất thấp.
1.2. Xác định cơ chế tác động của bộ truyền động
- Tác động đơn: Chỉ cần cấp khí nén cho một hành trình, hành trình còn lại dùng lực đẩy lò xo. Nên chọn loại này cho các hệ thống đòi hỏi tính an toàn cao khi xảy ra sự cố mất nguồn khí nén (van sẽ tự động đưa về trạng thái thường đóng hoặc thường mở để bảo vệ hệ thống).
- Tác động kép: Phải cấp khí nén cho cả 2 chiều đóng và mở. Chọn loại này nếu hệ thống cần sự linh hoạt, tần suất vận hành liên tục và kiểm soát chính xác.
1.3. Kiểu kết nối đường ống
- Nối ren: Phù hợp với ống kích thước nhỏ (thường từ DN50 trở xuống), áp suất trung bình, dễ tháo lắp bảo trì.
- Nối mặt bích: Dành cho hệ thống ống lớn, áp suất cao, yêu cầu khả năng chống rung động cơ học tốt.
- Nối Clamp: Bắt buộc phải chọn đối với ngành vi sinh, thực phẩm, dược phẩm để thuận tiện cho việc tháo rời vệ sinh định kỳ.

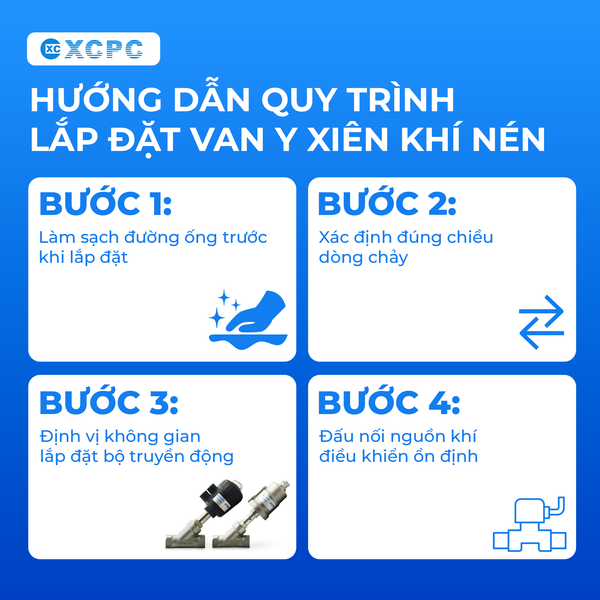

2. Hướng dẫn quy trình lắp đặt van y xiên khí nén đúng kỹ thuật
Sau khi đã chọn được chiếc van y xiên ưng ý, công đoạn thi công lắp đặt sẽ quyết định 50% tuổi thọ còn lại của thiết bị. Hãy tuân thủ nghiêm ngặt các bước sau:
Bước 1: Làm sạch đường ống trước khi lắp đặt
Cặn bẩn, sỉ hàn, bavia hay cát sỏi sót lại trong ống là "kẻ thù số một" gây xước đĩa van và gioăng làm kín (PTFE). Hãy xả sạch lòng ống bằng nước hoặc khí nén trước khi đưa van vào vị trí.
Bước 2: Xác định đúng chiều dòng chảy
Trên thân van y xiên luôn có một mũi tên đúc nổi. Mũi tên này bắt buộc phải trùng với hướng di chuyển của lưu chất trong đường ống. Việc lắp ngược chiều sẽ khiến áp lực chất lưu đẩy ngược vào đĩa van, gây rò rỉ và có thể làm hỏng bộ truyền động.
Bước 3: Định vị không gian lắp đặt bộ truyền động
Thiết kế góc xiên 45 độ của thân van cho phép bạn linh hoạt lắp đặt theo chiều ngang hoặc chiều dọc. Tuy nhiên, khuyến khích lắp đặt sao cho bộ truyền động khí nén (bầu khí) hướng lên trên hoặc nghiêng một góc thích hợp. Tránh lắp lộn ngược bầu khí xuống dưới vì cặn lắng hoặc nước ngưng tụ trong hệ thống có thể len lỏi vào trục van gây kẹt.
Bước 4: Đấu nối nguồn khí điều khiển ổn định
- Kết nối cổng cấp khí trên bầu van với van điện từ điều khiển.
- Lưu ý quan trọng: Bắt buộc phải lắp thêm bộ lọc – điều áp – bôi trơn (FRL) trước khi đưa khí nén vào van. Khí nén phải sạch, khô và đủ áp lực (thường từ 4 - 8 bar) để piston vận hành mượt mà, không bị cào xước xi lanh.

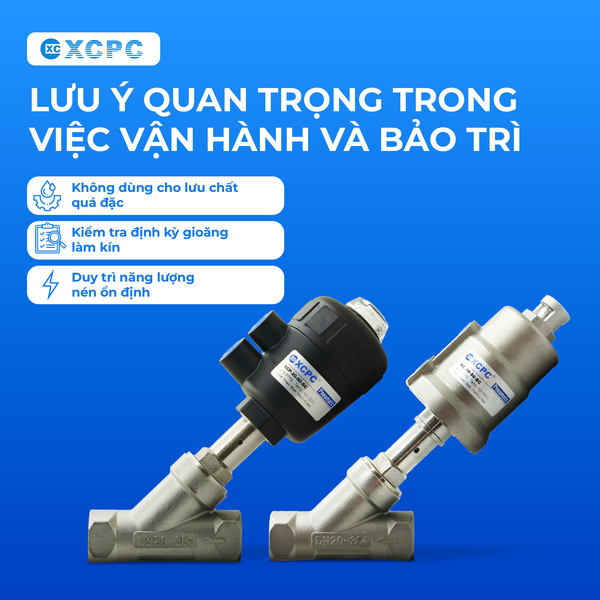

3. Những lưu ý quan trọng trong quá trình vận hành và bảo trì
- Không dùng cho lưu chất quá đặc: Tránh ứng dụng van y xiên cho các chất lưu có độ nhớt quá cao hoặc chứa các hạt rắn, tạp chất lớn vì chúng sẽ nhanh chóng làm mài mòn đĩa van và gây kẹt cơ chế đóng mở.
- Kiểm tra định kỳ gioăng làm kín: Dù gioăng PTFE hay PFA có độ bền rất cao, nhưng dưới tác động của nhiệt và áp suất liên tục, bạn vẫn nên lên lịch kiểm tra và thay thế định kỳ để ngăn ngừa sự cố rò rỉ khí điều khiển hoặc rò rỉ chất lưu.
- Duy trì năng lượng nén ổn định: Luôn đảm bảo hệ thống máy nén khí hoạt động ổn định, tránh tình trạng sụt áp đột ngột khiến van không thể đóng/mở dứt khoát, dễ gây ra hiện tượng búa nước phá hủy đường ống.
Việc lựa chọn và lắp đặt van y xiên điều khiển khí nén đúng cách không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn tiết kiệm hàng tá chi phí sửa chữa, thay thế vật tư về lâu dài. Nếu bạn đang tìm kiếm các dòng van y xiên chất lượng cao, hãy liên hệ ngay với XCPC VIỆT NAM nhé!
