Vậy cuộn coil là gì? Thiết bị này vận hành theo nguyên lý nào và có những dòng sản phẩm phổ biến nào trên thị trường? Hãy cùng tìm hiểu chi tiết thông qua bài viết chuyên sâu dưới đây.

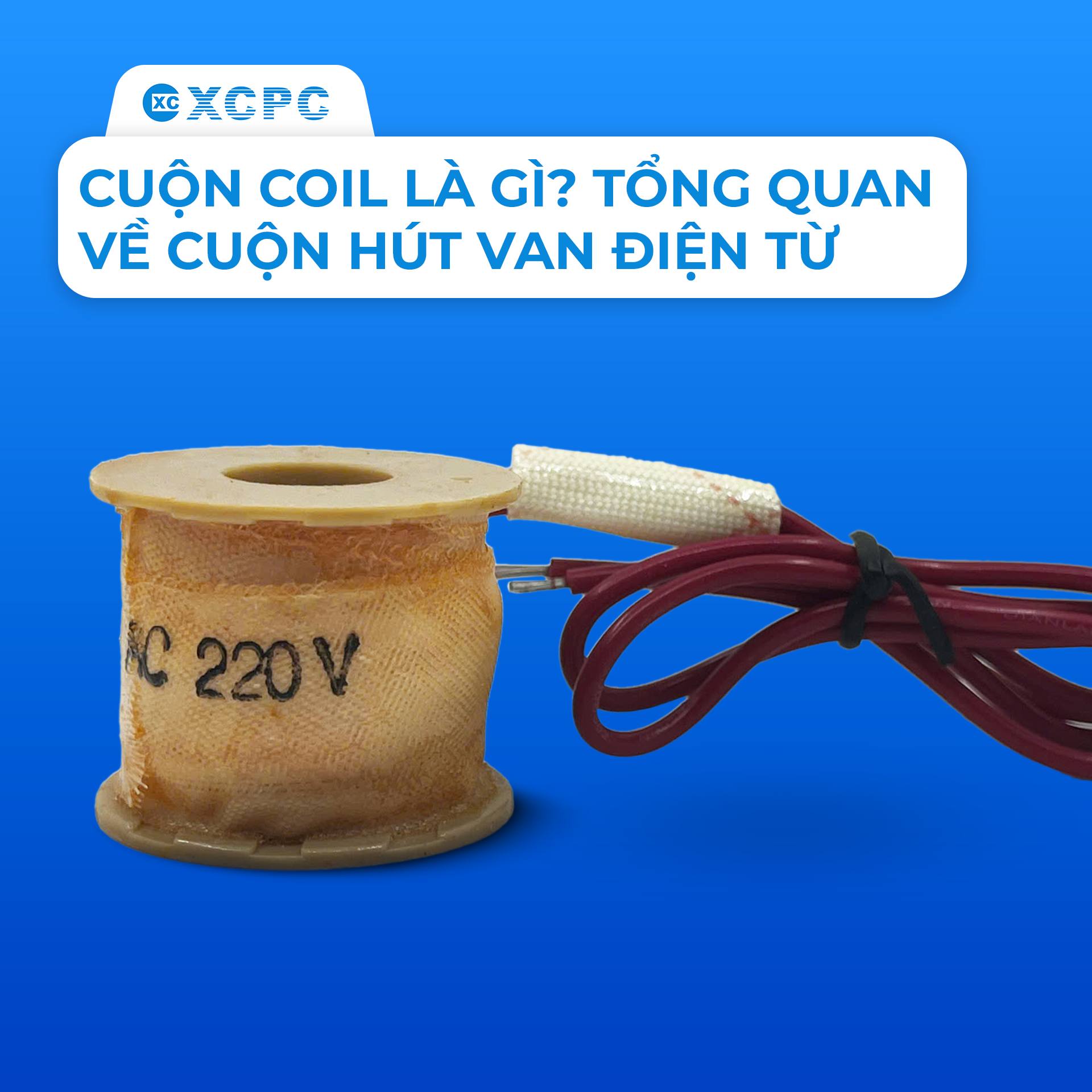

1. Cuộn Coil là gì? Tổng quan về cuộn hút van điện từ
Cuộn Coil là bộ phận sinh từ nằm trên đầu các dòng van điện từ. Về mặt cấu tạo cơ bản, cuộn coil là một ống dây trụ được quấn bởi nhiều vòng dây đồng lõi đặc, bên ngoài được bọc bảo vệ bằng một lớp vỏ nhựa cách điện và cách nhiệt cao cấp.
Trong một bộ van hoàn chỉnh, cuộn coil bao bọc xung quanh một trục lõi thép chuyển động. Khi được cấp nguồn điện thích hợp, cuộn coil đóng vai trò như một nam châm điện mạnh mẽ, tạo ra lực hút để kéo hoặc đẩy trục van, từ đó làm thay đổi trạng thái đóng hoặc mở của các cửa van.
2. Cấu tạo chi tiết của một cuộn Coil tiêu chuẩn
Để vận hành bền bỉ trong môi trường công nghiệp, một cuộn coil thường được cấu thành từ 4 bộ phận chính sau:
- Lõi dây quấn: Trục nhựa định hình cố định, làm bám đỡ cho các vòng dây đồng.
- Dây quấn: Thường sử dụng dây đồng nguyên chất được phủ một lớp sơn emay cách điện mỏng. Số lượng vòng dây và đường kính dây sẽ quyết định mức điện áp sử dụng và lực từ sinh ra.
- Vỏ bọc: Lớp vỏ đúc bằng nhựa kỹ thuật chịu nhiệt. Lớp vỏ này giúp bảo vệ cuộn dây bên trong khỏi bụi bẩn, độ ẩm, dầu mỡ và các tác động cơ học ngoài môi trường.
- Cổng kết nối điện: Nơi đấu nối dây nguồn từ tủ điều khiển (PLC, nút nhấn). Phổ biến là dạng jack cắm 3 chân tiêu chuẩn DIN để tăng khả năng chống nước, chống bụi.

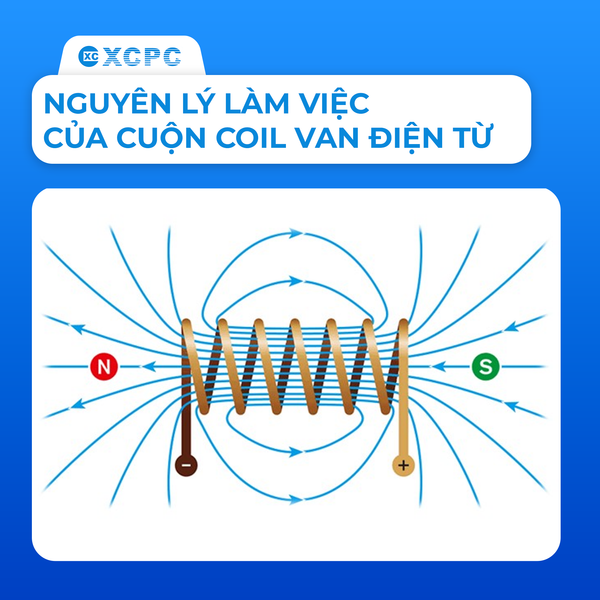

3. Nguyên lý làm việc của cuộn Coil van điện từ
Nguyên lý hoạt động của cuộn coil vận hành hoàn toàn dựa trên hiện tượng cảm ứng điện từ:
- Trạng thái ngắt điện: Khi không có dòng điện cấp vào cuộn coil, từ trường bằng 0. Trục van bên trong sẽ được giữ cố định ở trạng thái mặc định nhờ lực đẩy của lò xo cơ học (van đóng hoặc van mở tùy loại).
- Trạng thái cấp điện: Khi dòng điện (AC hoặc DC) chạy qua các vòng dây đồng của cuộn coil, một từ trường mạnh sẽ ngay lập tức được sinh ra dọc theo tâm ống dây theo định luật Ampere. Từ trường này tạo ra một lực hút điện từ đủ lớn để thắng được lực cản của lò xo, hút trục lõi thép di chuyển về phía tâm từ. Hành trình dịch chuyển của trục lõi thép này sẽ làm mở hoặc đóng các cửa chuyển dòng lưu chất của van.
- Trạng thái ngắt điện trở lại: Ngay khi nguồn điện bị ngắt, từ trường biến mất hoàn toàn. Lực lò xo lập tức đẩy trục lõi thép về vị trí ban đầu, kết thúc một chu trình vận hành.

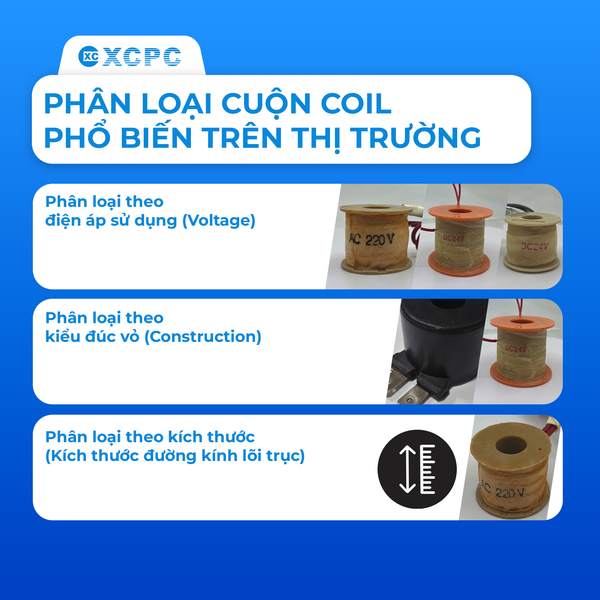

4. Phân loại các dòng cuộn Coil phổ biến trên thị trường
Để đáp ứng các tiêu chuẩn kỹ thuật đa dạng của hệ thống điều khiển, cuộn coil được phân chia theo nhiều tiêu chí khác nhau:
4.1. Phân loại theo điện áp sử dụng
Đây là tiêu chí quan trọng khi lựa chọn thay thế hoặc lắp đặt mới:
- Cuộn Coil 24V (DC / AC): Sử dụng dòng điện một chiều hoặc xoay chiều dòng điện thấp (phổ biến là 24VDC). Ưu điểm vượt trội là độ an toàn cực cao cho người vận hành, không gây nguy hiểm khi xảy ra sự cố rò rỉ điện, tương thích trực tiếp với đầu ra của các bộ điều khiển PLC.
- Cuộn Coil 220V (AC): Sử dụng trực tiếp nguồn điện lưới xoay chiều dân dụng. Ưu điểm là lực hút khỏe, dứt khoát và không cần qua các bộ chuyển nguồn hạ áp, giúp tiết kiệm chi phí lắp đặt tủ điện ban đầu.
4.2. Phân loại theo kiểu đúc vỏ
- Coil đúc: Toàn bộ cuộn dây được đúc đặc trong một khối nhựa kín. Dòng này có khả năng chống thấm nước, chống rung động cực tốt, thích hợp cho môi trường ẩm ướt hoặc ngoài trời.
- Coil dây: Cuộn dây được quấn băng keo cách điện bên ngoài. Dòng này thường có chi phí rẻ hơn nhưng khả năng chịu môi trường khắc nghiệt kém hơn coil đúc.
4.3. Phân loại theo kích thước
Các cuộn coil được thiết kế theo các kích thước tiêu chuẩn để phù hợp với từng size van, thường được phân loại theo đường kính lỗ trục (ví dụ: Coil phi 9mm, phi 13mm, phi 16mm...). Khi thay thế cuộn coil bị cháy, kỹ sư cần đo chính xác đường kính trục van để chọn loại coil vừa vặn.

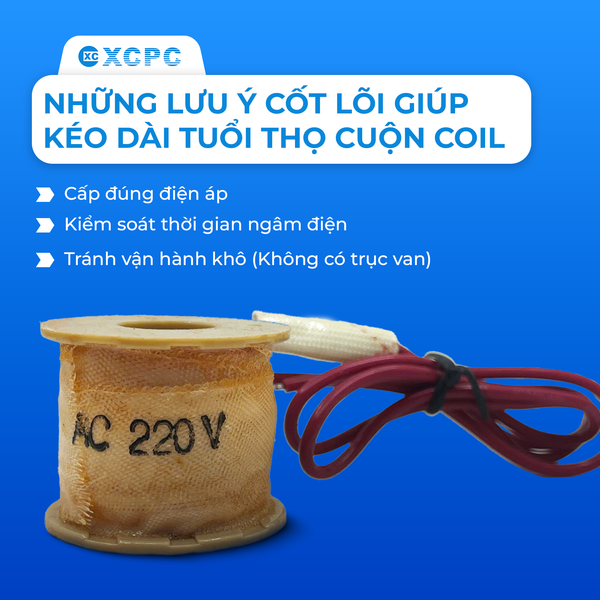

5. Những lưu ý cốt lõi giúp kéo dài tuổi thọ cuộn Coil
Cuộn coil là bộ phận dễ tổn thương và dễ bị chập cháy trong hệ thống van điện từ nếu vận hành sai cách. Để tối ưu hóa độ bền, bạn cần lưu ý:
- Cấp đúng điện áp: Tuyệt đối không cấp nguồn 220VAC vào cuộn coil 24VDC (gây cháy tức thì) hoặc ngược lại (van không đủ lực hút và gây nóng coil).
- Kiểm soát thời gian ngâm điện: Không nên ngâm điện liên tục quá lâu đối với các dòng van thường đóng (NC). Cuộn coil sinh nhiệt liên tục trong thời gian dài sẽ làm om dây dẫn đến chập cháy. Nếu hệ thống cần mở liên tục, hãy cân nhắc chuyển sang dòng van thường mở (NO) hoặc van điều khiển khí nén.
- Tránh vận hành khô (Không có trục van): Không được cấp điện vào cuộn coil khi nó đang được tháo rời khỏi trục van. Khi không có lõi thép làm mạch dẫn từ, dòng điện qua cuộn dây sẽ tăng vọt, khiến coil bị quá nhiệt và cháy chỉ sau vài phút.
Thấu hiểu cuộn coil là gì cùng các nguyên lý kỹ thuật liên quan sẽ giúp các kỹ sư chủ động hơn trong việc vận hành, bảo trì và xử lý sự cố cho hệ thống tự động hóa của nhà máy. Việc chọn mua cuộn coil từ các nhà thương hiệu uy tín, thông số chuẩn xác là chìa khóa đảm bảo an toàn sản xuất dài hạn.
