Trong các hệ thống khí nén hiện đại, bộ lọc khí nén đóng vai trò vô cùng quan trọng trong việc đảm bảo hiệu suất, tuổi thọ và độ an toàn của thiết bị. Nhờ khả năng loại bỏ bụi bẩn, hơi nước và tạp chất khỏi khí nén, bộ lọc giúp duy trì nguồn khí sạch, ổn định. Bài viết này sẽ cùng bạn khám phá nguyên lý hoạt động, ứng dụng và vai trò quan trọng của bộ lọc khí nén.
1. Giới thiệu về bộ lọc khí nén
Trong hệ thống khí nén, khí được nén từ môi trường xung quanh sẽ chứa nhiều tạp chất như bụi, dầu, hơi nước và các hạt kim loại li ti. Nếu không được lọc sạch, những tạp chất này sẽ đi theo dòng khí vào van, xi lanh, và thiết bị đầu cuối – gây hao mòn, giảm tuổi thọ, thậm chí làm hỏng toàn bộ hệ thống.
Đó là lý do bộ lọc khí nén ra đời. Đây là thiết bị chuyên dụng có nhiệm vụ tách nước, bụi bẩn, dầu và tạp chất ra khỏi khí nén, giúp dòng khí đầu ra luôn sạch và khô.
Bộ lọc khí nén không chỉ đảm bảo hiệu suất vận hành, mà còn giúp tiết kiệm chi phí bảo trì và tăng độ bền cho thiết bị.
2. Bộ lọc khí nén là gì?
Bộ lọc khí nén (Air Filter hoặc Pneumatic Filter) là thiết bị lắp trong hệ thống khí nén, thường đặt ngay sau máy nén khí hoặc trước các van điều khiển, có nhiệm vụ lọc bỏ hơi nước, dầu, bụi và cặn bẩn trong khí nén.
Về cấu tạo, bộ lọc khí nén thường gồm 3 phần chính:
- Vỏ (Housing): Là lớp ngoài cùng, thường được làm bằng hợp kim nhôm, thép hoặc nhựa chịu áp, có nhiệm vụ bảo vệ phần lõi lọc bên trong.
- Lõi lọc (Filter Element): Là phần quan trọng nhất, được làm từ đồng, sợi thủy tinh, thép không gỉ hoặc giấy nén, có kích thước lỗ lọc từ 0.01–40 micron tùy theo loại.
- Van xả (Drain Valve): Dùng để xả nước ngưng hoặc dầu tích tụ sau quá trình lọc.
Ngoài ra, nhiều bộ lọc hiện nay tích hợp thêm đồng hồ đo áp, bộ điều áp và bôi trơn – tạo thành cụm lọc khí nén FRL (Filter – Regulator – Lubricator).
3. Nguyên lý hoạt động của bộ lọc khí nén
Khí nén từ máy nén được đưa vào bộ lọc qua cổng vào (IN). Dòng khí di chuyển xoáy quanh thành lọc, tạo ra chuyển động ly tâm – các hạt bụi, nước và dầu nặng hơn sẽ bị văng ra ngoài và rơi xuống đáy bình chứa.
Sau đó, luồng khí tiếp tục đi qua lõi lọc tinh, nơi các hạt nhỏ li ti (0.01–5 micron) bị giữ lại, đảm bảo khí ra (OUT) khô và sạch trước khi đi vào van hoặc thiết bị sử dụng.
Nguyên lý này giúp loại bỏ:
- 99% nước ngưng tụ,
- 95% dầu bôi trơn,
- 99.9% bụi và tạp chất rắn.

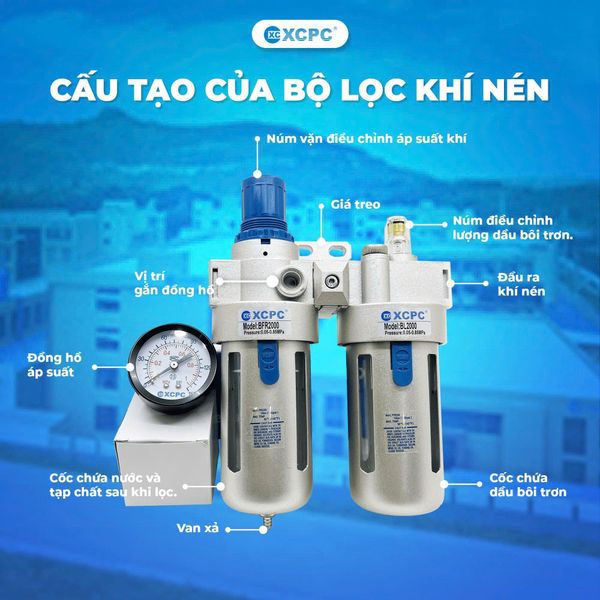

4. Cấu tạo chi tiết của bộ lọc khí nén
Một bộ lọc tiêu chuẩn gồm các bộ phận sau:
1. Thân lọc (Filter Bowl): Là nơi chứa nước và tạp chất bị lọc ra.
2. Nắp lọc (Cap): Liên kết với phần thân, có cổng vào – ra khí nén.
3. Lõi lọc (Element): Quyết định mức độ tinh lọc của thiết bị.
4. Cửa xả nước (Drain): Có thể là dạng xả tay hoặc tự động.
5. Đồng hồ áp (Gauge): Hiển thị áp suất làm việc.
6. Kính trong suốt: Giúp người vận hành quan sát lượng nước ngưng.
Nhờ cấu tạo chắc chắn và vật liệu cao cấp, bộ lọc có thể chịu áp suất lên đến 1.0 MPa (≈10 bar) và nhiệt độ từ 5°C – 60°C, phù hợp cho hầu hết môi trường công nghiệp.
5. Phân loại bộ lọc khí nén
Tùy theo cấp độ lọc và ứng dụng, bộ lọc khí nén được chia thành nhiều loại khác nhau:
5.1. Bộ lọc thô (Pre-filter)
- Lọc bụi, nước và tạp chất có kích thước lớn hơn 5 micron.
- Lắp ở đầu hệ thống, ngay sau máy nén khí.
- Thường dùng trong các xưởng sản xuất cơ khí, máy hàn, máy dập.
5.2. Bộ lọc tinh (Micro Filter)
- Lọc được các hạt nhỏ đến 0.01 micron, loại bỏ hơi dầu và bụi mịn.
- Đặt sau bộ lọc thô để đảm bảo khí ra cực kỳ sạch.
- Dùng trong thiết bị điều khiển tự động, máy đo chính xác.
5.3. Bộ lọc than hoạt tính (Carbon Filter)
- Hấp thụ hơi dầu, mùi, và khí độc còn sót lại trong khí nén.
- Ứng dụng trong ngành thực phẩm, y tế, dược phẩm, điện tử.
5.4. Bộ lọc kết hợp (FRL – Filter Regulator Lubricator)
- Kết hợp 3 chức năng: lọc – điều áp – bôi trơn.
- Giúp khí sạch, áp suất ổn định, có dầu bôi trơn van và xi lanh.
- Phổ biến nhất trong các hệ thống khí nén công nghiệp.
Ví dụ: XCPC FRL Series – dòng sản phẩm được sử dụng rộng rãi tại Việt Nam.
6. Ứng dụng thực tế của bộ lọc khí nén
6.1. Trong ngành cơ khí – chế tạo máy
Giữ cho khí nén luôn sạch giúp van điện từ, van gạt tay, xi lanh hoạt động ổn định, không bị kẹt hoặc rò khí.
Đặc biệt trong các máy ép, máy dập, máy hàn, việc có khí sạch giúp tăng tuổi thọ linh kiện và giảm chi phí bảo trì.
6.2. Trong ngành thực phẩm – đồ uống
Khí nén thường tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm, vì vậy cần bộ lọc đạt tiêu chuẩn cao, loại bỏ hoàn toàn dầu và hơi nước.
Các hệ thống đóng gói, chiết rót, bơm khí CO₂ đều cần khí sạch đạt chuẩn ISO 8573-1:2010.
6.3. Trong ngành điện tử – bán dẫn
Bộ lọc khí nén đảm bảo khí khô tuyệt đối, tránh hiện tượng ngưng ẩm, oxy hóa hoặc tĩnh điện gây lỗi linh kiện điện tử.
6.4. Trong sơn – phun phủ – làm sạch bề mặt
Khí có chứa hơi nước hoặc dầu sẽ làm hỏng lớp sơn. Bộ lọc giúp giữ khí khô và ổn định, cho lớp sơn mịn và bám dính cao.
6.5. Trong hệ thống khí nén dân dụng
Ứng dụng cho máy phun sơn mini, máy bơm hơi, tiệm rửa xe, tiệm bảo dưỡng xe máy, giúp khí ra khô, không lẫn nước dầu.
7. Ưu điểm nổi bật của bộ lọc khí nén
- Lọc sạch đến 99.9% tạp chất và hơi nước.
- Bảo vệ toàn bộ hệ thống khí nén.
- Kéo dài tuổi thọ thiết bị như van, xi lanh, ống dẫn.
- Giúp khí ra ổn định, đảm bảo chất lượng sản phẩm.
- Giảm chi phí bảo trì, tránh hỏng hóc do khí bẩn.
8. Bộ lọc khí nén XCPC – Giải pháp tối ưu cho hệ thống khí nén
Trong số các thương hiệu nổi tiếng trên thị trường, XCPC được nhiều doanh nghiệp lựa chọn bởi chất lượng ổn định – giá thành hợp lý – độ bền cao.
Các dòng sản phẩm nổi bật:
- XCPC AFR - BFR – BF: Bộ lọc khí nén cơ bản, có thể kết hợp với điều áp.
- XCPC AFC - XAC - XOU: Bộ lọc đôi, tích hợp điều áp và bôi trơn.
- XCPC HAD: Bộ lọc tự xả
- Lọc đơn không điều áp
Ưu điểm của bộ lọc khí nén XCPC:
- Vỏ nhôm đúc chắc chắn, chịu áp suất cao đến 1.0MPa.
- Cốc lọc trong suốt, dễ quan sát mức nước ngưng.
- Lõi lọc đồng hoặc sợi nén tinh, độ chính xác cao.
- Van xả tự động hoặc bán tự động tiện lợi.
- Dễ tháo lắp, bảo dưỡng nhanh chóng.
- Tương thích với hầu hết các hệ thống khí nén công nghiệp tại Việt Nam.
9. Lưu ý khi chọn mua bộ lọc khí nén
- Chọn đúng cấp độ lọc (thô, tinh, than hoạt tính) theo yêu cầu ứng dụng.
- Kiểm tra áp suất làm việc tối đa (PSI hoặc MPa) của hệ thống.
- Chọn vật liệu phù hợp: Nhôm cho môi trường khô, Thép không gỉ cho môi trường ẩm hoặc hóa chất.
- Lắp đặt theo đúng chiều dòng khí (IN → OUT) để tránh tắc nghẽn.
- Bảo trì định kỳ: Xả nước ngưng và thay lõi lọc khi áp suất chênh lệch tăng cao.
10. Hướng dẫn bảo dưỡng bộ lọc khí nén
- Bước 1: Ngắt nguồn khí và xả áp hoàn toàn trước khi tháo.
- Bước 2: Tháo cốc lọc, vệ sinh nhẹ bằng dung dịch trung tính.
- Bước 3: Kiểm tra lõi lọc, thay mới nếu bị đen, gãy hoặc rách.
- Bước 4: Lắp lại cốc lọc, đảm bảo gioăng kín khít.
- Bước 5: Mở lại nguồn khí, kiểm tra rò rỉ tại các đầu nối.
Chu kỳ thay lõi lọc khuyến nghị: 3–6 tháng tùy môi trường sử dụng.
Bộ lọc khí nén XCPC là thiết bị không thể thiếu trong bất kỳ hệ thống khí nén nào. Nó giúp loại bỏ tạp chất, nước, dầu và bụi trong khí, đảm bảo dòng khí đầu ra luôn sạch, khô và ổn định. Việc đầu tư bộ lọc chất lượng cao không chỉ giúp bảo vệ van và xi lanh, mà còn giảm chi phí bảo trì và tăng tuổi thọ thiết bị.
