Bài viết chuyên sâu này sẽ phân tích chi tiết cấu tạo, vai trò thực tế giúp bạn lựa chọn bộ lọc ba cho hệ thống sản xuất của mình.

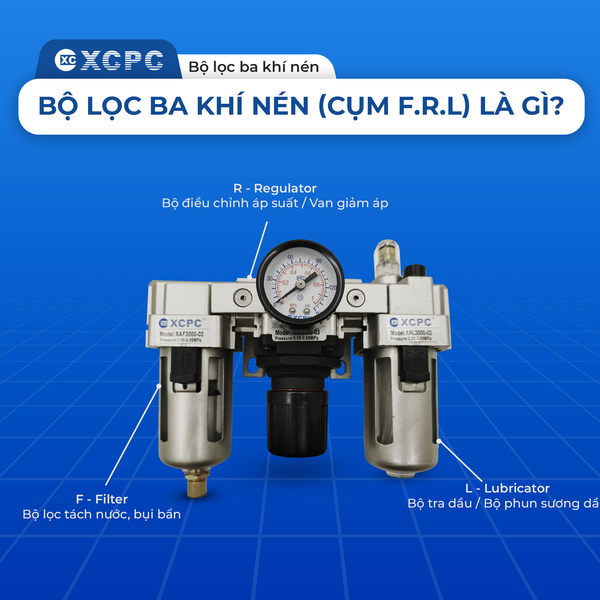

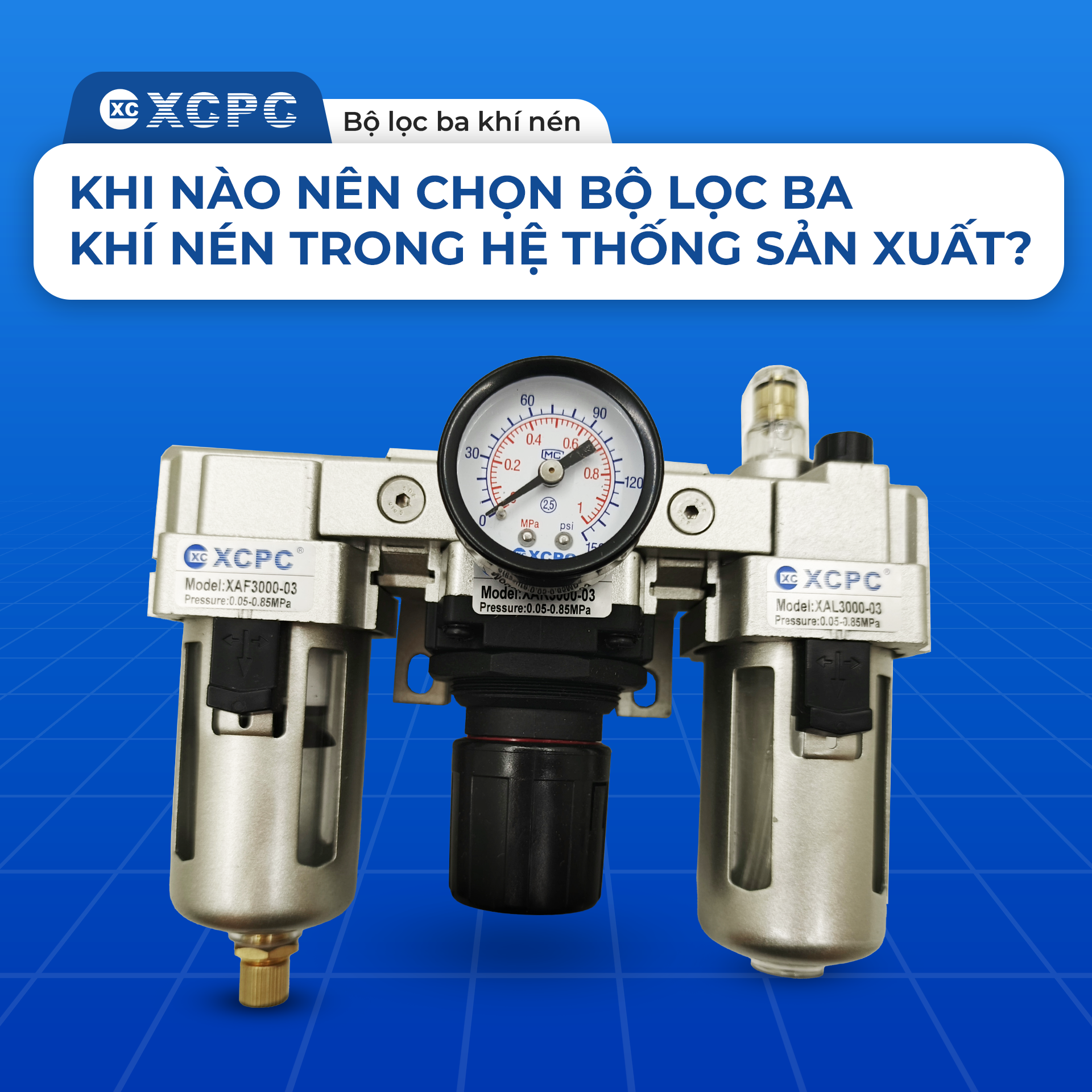

1. Bộ lọc ba khí nén (Cụm F.R.L) là gì?
Bộ lọc ba khí nén là một cụm thiết bị xử lý khí nén tích hợp, kết hợp ba chức năng cốt lõi theo một chu trình khép kín và liên tục từ trái qua phải:
Khí nén thô -> F (Lọc) -> R (Điều áp) -> L (Tra dầu) -> Khí nén tiêu chuẩn
Mỗi thành phần trong bộ ba này đảm nhận một nhiệm vụ riêng biệt nhưng bổ trợ chặt chẽ cho nhau:
F - Filter (Bộ lọc tách nước, bụi bẩn)
- Chức năng: Là chốt chặn đầu tiên giúp loại bỏ nước ngưng tụ, các hạt bụi bẩn, rỉ sét từ đường ống và màng dầu máy nén khí thừa.
- Cơ chế: Sử dụng lực ly tâm để tách nước lỏng ra khỏi dòng khí, sau đó ép dòng khí đi qua lõi lọc để giữ lại bụi mịn.
R - Regulator (Bộ điều chỉnh áp suất / Van giảm áp)
- Chức năng: Ổn định áp suất đầu ra ở một mức cố định dù áp suất đầu vào từ máy nén khí hay bình tích áp có biến động liên tục.
- Tầm quan trọng: Đảm bảo các thiết bị chấp hành (xi lanh, van điện từ) hoạt động đúng lực thiết kế, tránh hiện tượng quá áp gây vỡ phốt hoặc thiếu áp làm hệ thống vận hành yếu ớt.
L - Lubricator (Bộ tra dầu / Bộ phun sương dầu)
- Chức năng: Phun một lượng dầu bôi trơn cực mịn dưới dạng sương vào dòng khí nén đã được làm sạch và điều áp.
- Cơ chế: Tận dụng hiệu ứng Venturi khi dòng khí đi qua khe hẹp để hút dầu từ cốc chứa và xé tơi thành các hạt sương dầu siêu nhỏ, phân tán đều vào dòng khí nén hướng về phía thiết bị đầu cuối.
2. Khi nào nên chọn bộ lọc ba khí nén trong hệ thống sản xuất?
Không phải mọi vị trí trong nhà máy đều cần đến bộ lọc ba. Việc sử dụng sai chỗ (ví dụ như trong phòng sạch y tế hay ngành thực phẩm) thậm chí có thể gây ra thảm họa do nhiễm dầu.
Dưới đây là 5 trường hợp tiêu chuẩn bắt buộc hoặc khuyến khích tối đa việc trang bị bộ lọc ba khí nén:
Trường hợp 1: Hệ thống sử dụng các thiết bị truyền động cơ khí chuyển động tịnh tiến hoặc quay liên tục
Đây là kịch bản phổ biến nhất trong các dây chuyền lắp ráp tự động, máy đóng gói, máy dập, và cánh tay robot công nghiệp. Các thiết bị như:
- Xi lanh khí nén.
- Động cơ khí nén.
- Van điện từ có tần suất đóng cắt liên tục.
Các thiết bị này có cấu trúc cơ khí chuyển động liên tục với độ khít khao rất cao. Nếu không có Lubricator (L) phun sương dầu bôi trơn, lực ma sát lớn sẽ nhanh chóng làm mòn, xước nòng xi lanh và làm rách các gioăng cao su (phốt) giữ kín khí bên trong. Đồng thời, bộ lọc Filter (F) sẽ ngăn bụi bẩn bám vào làm kẹt trục van, và bộ điều áp Regulator (R) giữ cho lực đẩy của xi lanh luôn đều đặn, không bị giật cục.
Trường hợp 2: Khi vận hành các công cụ cầm tay dùng khí nén
Trong các xưởng đóng tàu, xưởng cơ khí chế tạo, lắp ráp ô tô - xe máy, hay các xưởng mộc, việc sử dụng các dụng cụ khí nén cầm tay diễn ra liên tục:
- Súng xiết bu lông, súng bắn vít bằng khí nén.
- Máy mài, máy chà nhám, máy khoan khí nén.
- Súng bắn đinh bê tông, bắn đinh gỗ.
Các dụng cụ cầm tay này hoạt động dựa trên cơ chế rotor cánh gạt hoặc piston quay với tốc độ cực cao (hàng nghìn vòng/phút). Ma sát sinh nhiệt lớn ở tốc độ này sẽ làm cháy thiết bị chỉ sau vài giờ hoạt động nếu thiếu dầu bôi trơn. Cụm lọc ba lắp ngay tại nhánh cấp khí của khu vực làm việc sẽ vừa lọc sạch hơi nước (tránh rỉ sét chi tiết máy bên trong), vừa cung cấp màng dầu bảo vệ liên tục giúp kéo dài tuổi thọ thiết bị lên gấp 3 - 5 lần.
Trường hợp 3: Tại các điểm đầu vào của các cụm máy độc
Trong một nhà xưởng lớn, đường ống dẫn khí nén chính thường rất dài và chạy qua nhiều khu vực. Áp suất tại đường ống chính thường được duy trì ở mức rất cao để bù đắp tổn thất áp suất dọc đường truyền.
Tuy nhiên, mỗi máy sản xuất nhập khẩu (ví dụ: máy dán cạnh trong ngành gỗ, máy đóng gói ngành bao bì, máy đột dập...) thường chỉ yêu cầu áp suất vận hành tiêu chuẩn khoảng 5 - 6 bar.
Đặt một bộ lọc ba ngay tại cổng vào của mỗi cụm máy độc lập đóng vai trò như một "trạm gác cổng":
- Lọc sạch những bụi bẩn, rỉ sét phát sinh bên trong đường ống dẫn khí tổng trong quá trình di chuyển đường dài.
- Hạ áp suất tổng từ 10 bar xuống đúng mức áp suất làm việc 6 bar an toàn cho máy hoạt động.
- Bôi trơn cục bộ cho riêng hệ thống cơ khí của chiếc máy đó mà không làm ảnh hưởng hay nhiễm dầu sang các đường ống khác.
Trường hợp 4: Khi môi trường làm việc có độ ẩm cao và nhiệt độ biến động
Ở các quốc gia có khí hậu nhiệt đới ẩm, hoặc trong các nhà xưởng có môi trường làm việc khắc nghiệt (như xưởng đúc, xưởng chế biến gỗ, xưởng gia công kim loại có sử dụng nước làm mát giải nhiệt), độ ẩm trong không khí cực kỳ cao. Khi khí nén bị nén và làm nguội dọc đường ống, một lượng nước khổng lồ sẽ ngưng tụ.
Nước ngưng tụ khi đi vào xi lanh sẽ rửa trôi hoàn toàn lớp mỡ bôi trơn ban đầu của nhà sản xuất, dẫn đến hiện tượng ăn mòn hóa học và mài mòn cơ học cực nhanh. Bộ lọc ba với cốc lọc lớn phía trước sẽ bẫy nước triệt để, sau đó bộ phun dầu sẽ bù đắp lại lượng chất bôi trơn bị tổn hao do hơi ẩm, giữ cho hệ thống luôn trong trạng thái trơn tru.
3. Khi nào chọn Lọc Đơn, Lọc Đôi hay Lọc Ba?
Để tránh việc lạm dụng lắp đặt bộ lọc ba ở những nơi không cần thiết gây tốn kém chi phí, hãy tham khảo bảng phân loại ứng dụng thực tế dưới đây:
4. Các lưu ý kỹ thuật quan trọng khi lắp đặt và vận hành bộ lọc ba
Để bộ lọc ba hoạt động hiệu quả và không phản tác dụng, người vận hành cần nắm vững các nguyên tắc kỹ thuật sau:
4.1 Khoảng cách lắp đặt lý tưởng
Bộ phun sương dầu (L) hoạt động dựa trên nguyên lý mang các hạt dầu đi theo dòng khí. Nếu khoảng cách từ bộ lọc ba đến thiết bị đầu cuối quá xa (vượt quá 5 mét), các hạt sương dầu sẽ bị ngưng tụ lại bám vào thành ống dẫn khí trước khi kịp chạm tới xi lanh.
Khuyên dùng: Khoảng cách tối ưu từ bộ lọc ba đến thiết bị chấp hành cần bôi trơn là dưới 5 mét (tốt nhất là trong khoảng 2 - 3 mét) và sử dụng ống dẫn mềm, thẳng để tránh dầu bị đọng ở các khúc cua.
4.2 Kiểm soát loại dầu bôi trơn sử dụng
Tuyệt đối không sử dụng các loại dầu nhớt thông thường (như dầu động cơ xe máy, dầu thủy lực nặng) cho bộ tra dầu khí nén. Dầu quá đặc sẽ không thể hóa sương mịn, gây tắc nghẽn vòi phun và làm nở các gioăng cao su trong van điện từ.
Tiêu chuẩn: Chỉ sử dụng dầu chuyên dụng cho hệ thống khí nén (thường là dầu có độ nhớt rất thấp như ISO VG 32 hoặc ISO VG 22).
4.3 Điều chỉnh lượng dầu phun hợp lý
Phun quá ít dầu sẽ không đủ bôi trơn, nhưng phun quá nhiều dầu sẽ làm lãng phí, gây ô nhiễm môi trường làm việc và tạo ra cặn dầu đen kết dính bụi bẩn làm bó kẹt piston.
Tỷ lệ chuẩn: Thường điều chỉnh vít trên bộ tra dầu sao cho có khoảng 1 đến 5 giọt dầu được phun ra cho mỗi 1.000 lít khí nén tiêu thụ (có thể quan sát qua kính nhìn giọt dầu trên đỉnh cốc lọc).
Việc lựa chọn bộ lọc ba khí nén là một quyết định đầu tư thông minh và bắt buộc khi hệ thống sản xuất của bạn sở hữu các thiết bị truyền động cơ khí chuyển động liên tục, các dụng cụ khí nén cầm tay tốc độ cao, hoặc khi bạn cần thiết lập một trạm điều phối khí sạch - áp suất ổn định - bôi trơn tốt tại từng cụm máy độc lập.
Hiểu rõ bản chất thiết bị và ứng dụng đúng môi trường không chỉ bảo vệ an toàn cho hệ thống máy móc hàng tỷ đồng của doanh nghiệp mà còn giúp tối ưu hóa chi phí vận hành, giảm thiểu thời gian dừng máy sửa chữa ngoài ý muốn.
