Việc hiểu rõ cấu tạo, nguyên lý vận hành và sự khác biệt cốt lõi giữa hai dòng thiết bị này không chỉ giúp tối ưu hóa chi phí đầu tư ban đầu mà còn đảm bảo hệ thống vận hành ổn định, tránh các sự cố tụt áp hoặc quá áp ngoài ý muốn. Bài viết này sẽ phân tích chi tiết từng khía cạnh để bạn có được quyết định phù hợp.
1. Bản chất và Định nghĩa Kỹ thuật
1.1. Lọc đơn không có điều áp là gì?
Lọc đơn không có điều áp là thiết bị khí nén chỉ thực hiện duy nhất một chức năng: lọc tách tạp chất. Thiết bị này cấu tạo gồm thân bộ lọc, lõi lọc (thường có độ mịn từ 5μm đến 40μm) và ly lọc (chứa nước và chất bẩn ngưng tụ).
Khi dòng khí nén đi qua, các hạt bụi, giọt nước và dầu sẽ bị giữ lại hoặc rơi xuống đáy ly lọc nhờ lực ly tâm và cơ chế sàng lọc cơ học. Thiết bị này hoàn toàn không có khả năng can thiệp hay thay đổi áp suất đường ống; áp suất đầu ra (Pout) luôn phụ thuộc trực tiếp và xấp xỉ bằng áp suất đầu vào (Pin), trừ đi một lượng sụt áp rất nhỏ do tổn hao qua lõi lọc (ΔP).
1.2. Lọc đơn có điều áp là gì?
Lọc đơn có điều áp là một thiết bị đa năng mang tính tích hợp cao, kết hợp hoàn hảo giữa bộ lọc khí nén và van điều áp trên cùng một thân khối. Thiết bị này vừa làm nhiệm vụ làm sạch khí nén, vừa cho phép người vận hành chủ động thiết lập và duy trì một áp suất đầu ra ổn định theo mức mong muốn, bất chấp sự biến động của áp suất nguồn cung cấp.
Cấu tạo gồm đầy đủ các bộ phận của một bộ lọc thông thường, cộng thêm cụm màng điều áp, lò xo điều chỉnh, núm vặn khóa và cổng lắp đồng hồ đo áp suất.

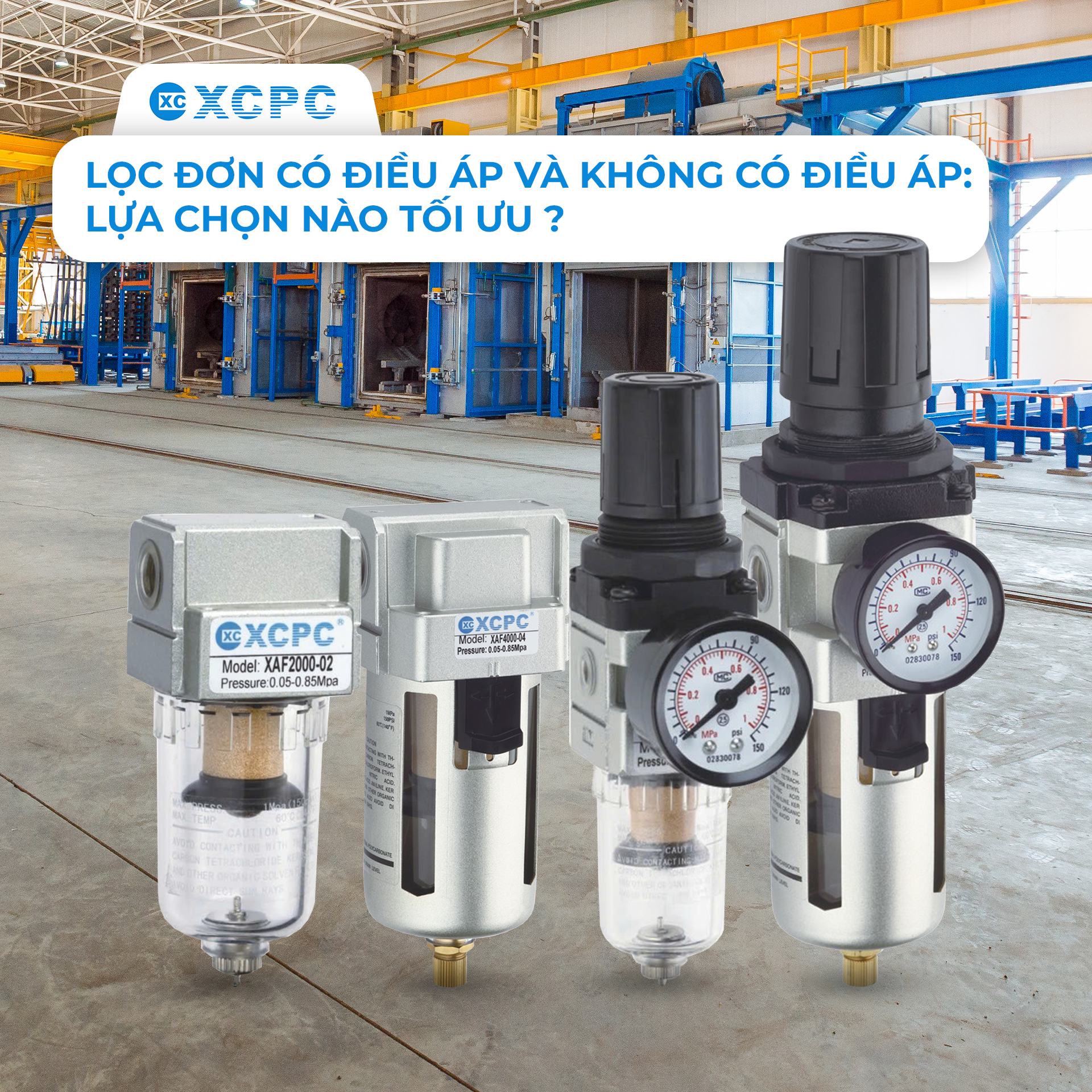

2. So sánh chi tiết Lọc đơn Có điều áp và Không có điều áp
Để giúp quý khách hàng và các kỹ sư có cái nhìn trực quan, XCPC đã lập bảng so sánh dựa trên 5 tiêu chí kỹ thuật cốt lõi dưới đây:

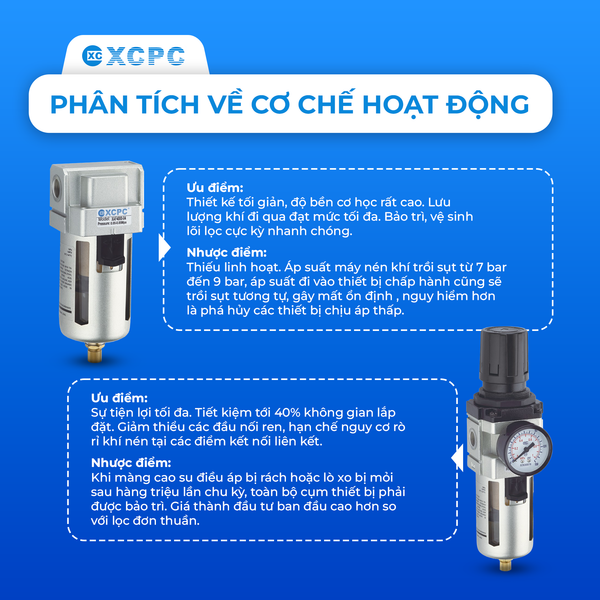

3. Phân tích về cơ chế hoạt động
3.1. Dòng sản phẩm lọc đơn không có điều áp
Cơ chế hoạt động:
Khí nén đi vào cổng IN, đi qua các cánh xoắn tạo lực ly tâm mạnh. Lực này đẩy các giọt nước và hạt bụi lớn văng ra thành ly lọc và chảy xuống vùng ngưng tụ phía dưới. Sau đó, khí nén xuyên qua lõi lọc xốp để giữ lại các hạt bụi mịn có kích thước lớn hơn định mức lỗ lọc (ví dụ 25μm của XCPC) trước khi đi ra cổng OUT.
Ưu điểm:
Thiết kế tối giản, độ bền cơ học rất cao do không có màng cao su hay lò xo chịu lực biến dạng liên tục. Lưu lượng khí đi qua đạt mức tối đa vì không gặp lực cản từ cơ chế màng van áp suất. Bảo trì, vệ sinh lõi lọc cực kỳ nhanh chóng.
Nhược điểm:
Thiếu linh hoạt. Nếu áp suất máy nén khí trồi sụt từ 7 bar đến 9 bar, áp suất đi vào thiết bị chấp hành cũng sẽ trồi sụt tương tự, dễ gây mất ổn định lực và tốc độ của xi lanh, hoặc nguy hiểm hơn là phá hủy các thiết bị chịu áp thấp.
3.2. Dòng sản phẩm lọc đơn có điều áp (Tích hợp)
Cơ chế hoạt động:
Khí nén sau khi được lọc sạch qua chu trình ly tâm và lõi lọc như trên, sẽ tiếp tục đi qua một cửa van được kiểm soát bởi màng cân bằng áp suất liên kết với lò xo điều chỉnh. Khi xoay núm vặn, ta nén hoặc nới lỏng lò xo, thay đổi lực ấn lên màng, từ đó đóng/mở độ rộng của cửa van để đạt được áp suất đầu ra mong muốn. Hệ thống phản hồi áp suất dưới màng giúp tự động bù trừ dòng khí khi có sự thay đổi tải.
Ưu điểm:
Sự tiện lợi tối đa. Tiết kiệm tới 40% không gian lắp đặt trong tủ điện hoặc trên gá máy so với việc dùng hai thiết bị rời. Giảm thiểu các đầu nối ren, hạn chế nguy cơ rò rỉ khí nén tại các điểm kết nối liên kết.
Nhược điểm:
Khi màng cao su điều áp bị rách hoặc lò xo bị mỏi sau hàng triệu lần chu kỳ, toàn bộ cụm thiết bị phải được bảo trì. Giá thành đầu tư ban đầu cao hơn so với lọc đơn thuần.
4. Nên dùng loại nào? Hướng dẫn ứng dụng thực tế
Việc lựa chọn sai dòng thiết bị có thể dẫn đến hai kịch bản tiêu cực: Hoặc là lãng phí ngân sách cho những tính năng không cần thiết, hoặc là làm giảm tuổi thọ hệ thống do không kiểm soát được áp lực khí. Dưới đây là khuyến nghị ứng dụng thực tế:
Trường hợp tối ưu để sử dụng Lọc đơn KHÔNG có điều áp:
- Hệ thống đã có van điều áp tổng hoặc điều áp nhánh: Nếu trước đường ống nhánh vào máy đã có một van điều áp công suất lớn ổn định áp suất toàn mạch, bạn chỉ cần lắp thêm bộ lọc đơn không điều áp ngay trước thiết bị để giữ nhiệm vụ lọc bụi bẩn và bắt nước cục bộ.
- Ứng dụng không nhạy cảm với áp suất: Các tác vụ như xịt bụi xưởng gỗ, thổi khí làm mát phôi, hoặc các hệ thống vận chuyển hạt thô bằng khí nén không đòi hỏi áp suất chính xác tuyệt đối, chỉ cần lưu lượng lớn và sạch ở mức cơ bản.
- Lắp đặt làm bộ lọc tiền xử lý: Đứng trước các thiết bị sấy khí hoặc bộ lọc tinh cấp độ nano để loại bỏ bớt lượng nước lỏng thô ban đầu.
Trường hợp bắt buộc phải sử dụng Lọc đơn CÓ điều áp:
- Các máy móc độc lập: Các máy đóng gói, máy CNC, cánh tay robot sử dụng khí nén. Mỗi máy đều yêu cầu một mức áp suất làm việc riêng biệt (thường là 5 bar hoặc 6 bar) để đảm bảo độ chính xác hành trình, trong khi áp suất đường ống chính của nhà máy luôn duy trì ở mức cao (8 - 10 bar).
- Không gian lắp đặt bị giới hạn: Trên các panel máy nhỏ hẹp, tủ điều khiển khí nén, việc sử dụng mã sản phẩm tích hợp có điều áp của XCPC giúp tối giản hóa thiết kế, tăng tính thẩm mỹ công nghiệp.
- Hệ thống cần thay đổi áp lực linh hoạt: Khi dây chuyền sản xuất cần thay đổi lực ép của xi lanh theo từng loại khuôn hoặc mã hàng khác nhau, kỹ thuật viên chỉ cần thao tác nhanh trên núm vặn của bộ lọc đơn điều áp.
Tóm lại, lọc đơn không có điều áp là giải pháp kinh tế, tập trung thuần túy vào việc làm sạch khí đối với các hệ thống đã có sự ổn định về áp lực. Trong khi đó, lọc đơn có điều áp là sự đầu tư toàn diện, đem lại khả năng kiểm soát tuyệt đối về cả chất lượng sạch lẫn mức áp suất làm việc an toàn của dòng khí.
Để lựa chọn chính xác kích cỡ ren cũng như lưu lượng tiêu chuẩn phù hợp cho nhà xưởng của mình, quý khách hàng nên tham khảo trực tiếp catalogue kỹ thuật tại trang sản phẩm chính thức của thương hiệu hoặc liên hệ XCPC Việt Nam để được tư vấn chi tiết nhé!
