Lọc đơn khí nén là một trong những giải pháp kinh tế, linh hoạt và được ứng dụng phổ biến trong hệ thống khí nén. Tuy nhiên, ứng dụng cụ thể của lọc đơn là gì?Bài viết này sẽ cung cấp cho bạn câu trả lời toàn diện dưới góc nhìn kỹ thuật thực tế.
1. Tổng quan về lọc đơn khí nén
1.1. Lọc đơn khí nén là gì?
Lọc đơn khí nén là thiết bị xử lý khí nén độc lập, thực hiện chức năng cơ bản là tách nước, giữ lại bụi bẩn và các tạp chất dạng hạt rắn ra khỏi dòng khí nén trước khi đưa tới thiết bị chấp hành.
Trong dải sản phẩm xử lý khí nén (F.R.L) tiêu chuẩn, lọc đơn thường xuất hiện dưới hai biến thể chính:
- Lọc đơn không có điều áp: Chỉ thuần túy thực hiện chức năng lọc sạch tạp chất mà không can thiệp vào áp suất hệ thống. Áp suất đầu ra phụ thuộc hoàn toàn vào áp suất nguồn cấp phía trước.
- Lọc đơn có điều áp: Dòng sản phẩm đa năng tích hợp. Vừa lọc sạch khí, vừa tích hợp cụm màng điều áp và núm vặn phía trên giúp người vận hành chủ động thiết lập, ổn định áp suất đầu ra theo một mức cố định.

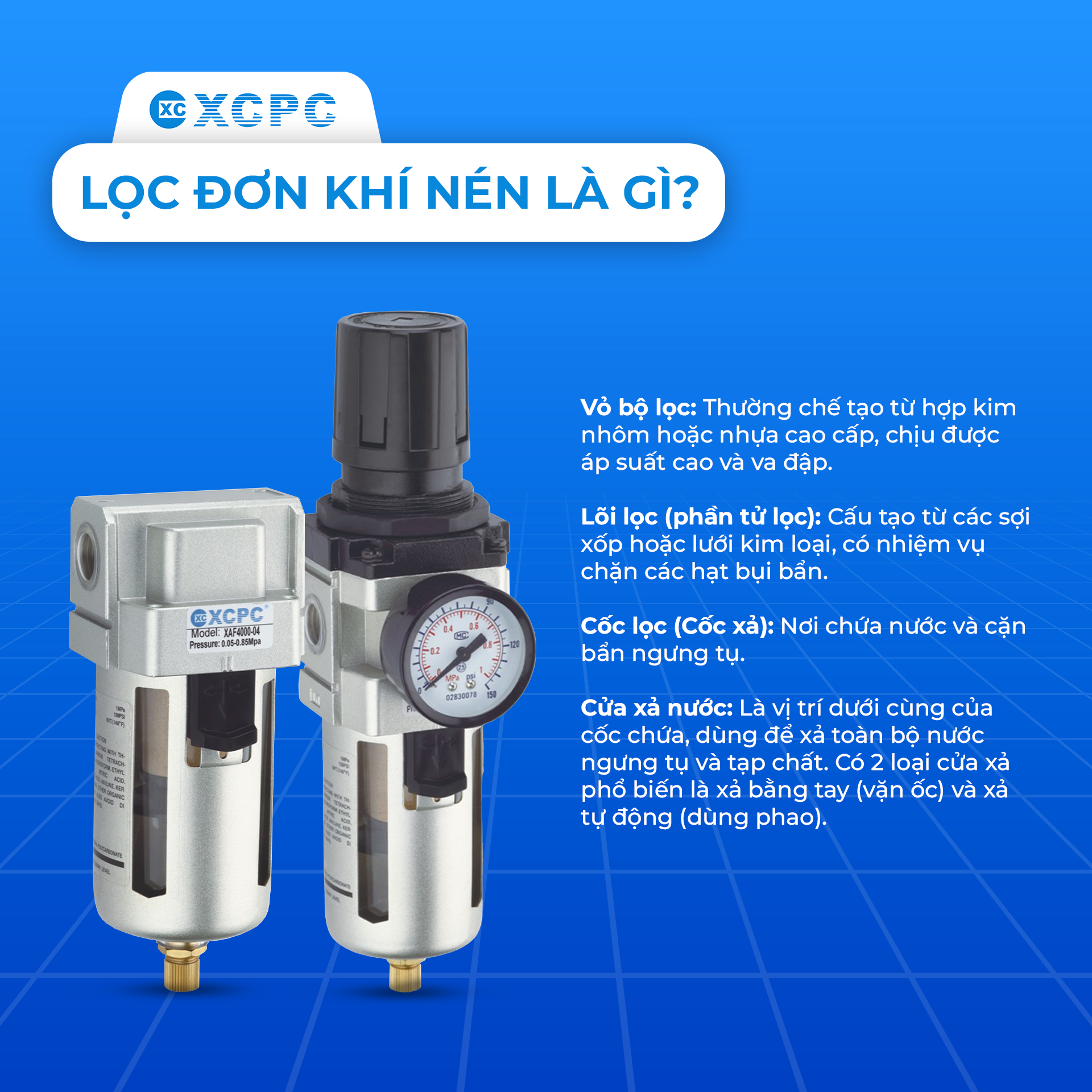

1.2. Cấu tạo cơ bản của một bộ lọc đơn khí nén XCPC
Một bộ lọc đơn khí nén tiêu chuẩn được cấu thành từ các bộ phận cốt lõi sau:
- Vỏ bộ lọc: Thường chế tạo từ hợp kim nhôm hoặc nhựa cao cấp, chịu được áp suất cao và va đập.
- Lõi lọc (phần tử lọc): Cấu tạo từ các sợi xốp hoặc lưới kim loại, có nhiệm vụ chặn các hạt bụi bẩn.
- Cốc lọc (Cốc xả): Nơi chứa nước và cặn bẩn ngưng tụ.
- Cửa xả nước: Là vị trí dưới cùng của cốc chứa, dùng để xả toàn bộ nước ngưng tụ và tạp chất. Có 2 loại cửa xả phổ biến là xả bằng tay (vặn ốc) và xả tự động (dùng phao).

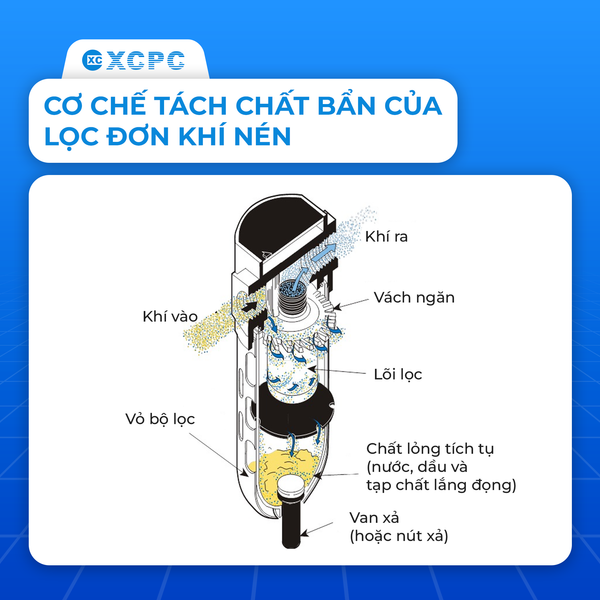

2. Cơ chế tách chất bẩn của lọc đơn khí nén
Quy trình làm sạch khí nén bên trong một bộ lọc đơn XCPC diễn ra nghiêm ngặt qua 2 giai đoạn liên tiếp:
- Giai đoạn 1: Tách nước bằng lực ly tâm cơ học Khi dòng khí nén áp lực cao đi vào cổng IN, nó chạm vào các cánh xoắn cố định trên thân van. Cánh xoắn này ép dòng khí chuyển động theo quỹ đạo xoáy tròn cực mạnh dọc theo thành trong của ly lọc. Do nước lỏng và các hạt bụi lớn có trọng lượng nặng hơn không khí, lực ly tâm sẽ văng chúng ra khỏi dòng khí, bám vào thành ly và chảy xuống vùng ngưng tụ dưới đáy. L tấm chặn phía dưới sẽ giữ cho lượng nước này không bị dòng khí nén cuốn ngược trở lại hệ thống.
- Giai đoạn 2: Sàng lọc qua lõi lọc xốp Dòng khí sau khi đã được tách phần lớn lượng nước thô sẽ quay ngược lên và đi xuyên qua lõi lọc xốp từ ngoài vào trong. Tại đây, các hạt bụi mịn, tạp chất rắn có kích thước lớn hơn khe hở của lõi lọc sẽ bị giữ lại hoàn toàn trên bề mặt lõi. Khí nén đi ra cổng OUT lúc này là dòng khí khô ráo và sạch sẽ ở mức độ tiêu chuẩn.
3. Lọc đơn khí nén nên sử dụng trong hệ thống nào?
Việc sử dụng bộ lọc đơn là một quyết định thông minh nếu hệ thống của bạn thuộc các trường hợp tối ưu dưới đây:
3.1. Hệ thống đã có trạm xử lý khí trung tâm tốt
Nếu nhà máy của bạn đã được đầu tư một hệ thống phòng máy nén khí quy chuẩn — bao gồm đầy đủ máy sấy tách lạnh, bình tích áp lớn và các bộ lọc đường ống tổng cấp độ lọc tinh — thì lượng khí nén đi vào các xưởng nhánh đã tương đối sạch.
Lúc này, tại mỗi máy sản xuất hoặc mỗi cụm xi lanh, bạn chỉ nên sử dụng một bộ lọc đơn khí nén. Vai trò của bộ lọc đơn tại vị trí này là lọc cục bộ, giúp bắt nốt những mạt rỉ sét bong ra từ đường ống dẫn dọc nhà xưởng hoặc lượng nước ngưng tụ phát sinh do tổn hao nhiệt trên đường ống dài. Việc lắp lọc đơn giúp tối ưu chi phí vật tư và giảm thiểu sụt áp đường ống hiệu quả.
3.2. Các ứng dụng công nghiệp thô không nhạy cảm với dầu/hơi ẩm mịn
Trong thực tế sản xuất, có rất nhiều tác vụ khí nén chỉ yêu cầu loại bỏ nước lỏng và hạt bụi lớn, không đòi hỏi khí phải sạch tuyệt đối hay không còn mùi dầu. Bộ lọc đơn là sự lựa chọn kinh tế nhất cho các hệ thống này:
- Hệ thống xịt bụi, làm sạch phôi: Các súng xịt khí trong xưởng mộc, xưởng cơ khí, xưởng đá.
- Vận chuyển hạt thô bằng khí nén: Các hệ thống thổi hạt nhựa, thổi tro bay, xi măng trong đường ống vận chuyển.
- Các dòng máy công cụ cỡ trung bình: Máy khoan khí nén, máy mài, các cơ cấu kẹp phôi bằng xi lanh cơ khí đơn giản trong các môi trường bụi bặm.
3.3. Sử dụng làm bộ lọc tiền xử lý bảo vệ thiết bị tinh
Trong các hệ thống cần độ sạch cao, không ai cho khí nén đi thẳng từ máy nén vào lõi lọc nano siêu mịn vì lõi lọc mịn sẽ lập tức bị nghẹt bởi bùn nước và bụi thô.
Lúc này, người ta lắp đặt một bộ lọc đơn không điều áp XCPC với dải lọc thô đứng ở vị trí tiên phong. Bộ lọc đơn này đóng vai trò "lá chắn", giải quyết đến 80-90% lượng nước lỏng và bụi bặm kích thước lớn, tạo điều kiện cho các bộ lọc tinh hoặc máy sấy khí phía sau làm việc nhẹ nhàng hơn, kéo dài tuổi thọ cho các linh kiện đắt tiền.
3.4. Các máy móc độc lập có tủ điều khiển giới hạn không gian
Đối với các dòng máy đóng gói, máy CNC nhỏ, hoặc các panel điều khiển khí nén có không gian gá đặt cực kỳ hẹp. Việc lắp đặt một cụm F.R.L rời gồm 3 món (Lọc + Điều áp + Tra dầu) sẽ chiếm rất nhiều diện tích và tăng số lượng co nối ren, dễ gây rò rỉ khí.
Giải pháp tối ưu nhất là sử dụng mã sản phẩm lọc đơn có điều áp tích hợp của XCPC. Thiết bị này vừa làm sạch, vừa chỉnh áp suất ngay trên một khối, tiết kiệm tới 40% diện tích lắp đặt mà vẫn đảm bảo đầy đủ công năng vận hành cho máy.
4. Những hệ thống KHÔNG NÊN sử dụng lọc đơn
Để tránh hư hỏng sản phẩm và hệ thống, bạn cần lưu ý những ngành đặc thù sau đây không được phép chỉ dùng một bộ lọc đơn thô:
- Hệ thống khí nén y tế, nha khoa, dược phẩm: Khí nén tiếp xúc trực tiếp với khoang miệng người bệnh hoặc công đoạn đóng gói thuốc yêu cầu khí nén phải hoàn toàn không có dầu, không mùi và vô trùng tuyệt đối. Bộ lọc đơn thô không thể loại bỏ được hơi dầu mịn.
- Ngành chế biến thực phẩm và đóng chai: Khí nén dùng để thổi chai PET hoặc sục khí thực phẩm bắt buộc phải qua chuỗi lọc ba.
- Hệ thống sơn tĩnh điện chất lượng cao: Nếu khí nén còn lẫn một giọt dầu cực mịn hay hơi ẩm, bề mặt sơn sẽ bị rỗ, bong bóng và hỏng toàn bộ sản phẩm. Hệ thống này bắt buộc phải có máy sấy khí và cụm lọc tinh siêu cấp.
5. Tổng hợp các dòng lọc đơn khí nén từ thương hiệu XCPC
Là thương hiệu toàn cầu với nhiều năm kinh nghiệm trong ngành khí nén, XCPC cung cấp đa dạng các giải pháp lọc đơn cấu trúc mô-đun, dễ dàng nâng cấp và lắp đặt:
6. Hướng dẫn lắp đặt và bảo trì lọc đơn khí nén đúng kỹ thuật
Để bộ lọc đơn khí nén phát huy tốt nhất công năng, việc lắp đặt và bảo dưỡng định kỳ là bắt buộc:
- Lắp đúng chiều dòng chảy: Luôn quan sát mũi tên ký hiệu trên thân bộ lọc đơn XCPC. Khí nén phải đi vào từ cổng IN (gốc mũi tên) và đi ra từ cổng OUT (ngọn mũi tên). Lắp ngược sẽ làm mất hoàn toàn khả năng lọc tách nước ly tâm.
- Lắp theo phương thẳng đứng: Ly lọc luôn phải hướng xuống đất vuông góc một góc 90 độ. Nếu lắp nghiêng hoặc lắp ngang, nước ngưng tụ không thể chảy xuống đáy ly và cụm xả không thể hoạt động.
- Vệ sinh lõi lọc định kỳ: Tùy thuộc vào độ sạch của nguồn khí, sau 3 - 6 tháng sử dụng, lõi lọc sẽ bị bám đầy bụi bẩn gây sụt áp hệ thống. Bạn cần tháo ly lọc, tháo lõi lọc ra để xịt bụi làm sạch hoặc thay thế lõi lọc mới.
- Kiểm tra mực nước trong ly: Nếu sử dụng bộ xả bằng tay, hãy chú ý xả nước khi mực nước đạt đến vạch chỉ định tối đa. Nếu để nước dâng quá cao qua tấm chặn, nước sẽ bị dòng khí nén cuốn ngược lại vào đường ống. Nếu hệ thống khuất tầm nhìn, khuyến nghị chọn phiên bản xả tự động của XCPC để an tâm vận hành.
Lọc đơn khí nén là một thiết bị nhỏ gọn nhưng có vai trò bảo vệ to lớn cho toàn bộ linh kiện phía sau hệ thống. Để tham khảo chi tiết thông số kích thước ren, lưu lượng định mức của các dòng lọc đơn khí nén, quý khách hàng vui lòng truy cập danh mục sản phẩm chính thức của XCPC VIỆT NAM hoặc liên hệ trực tiếp với chúng tôi để nhận được sự hỗ trợ kỹ thuật và báo giá ưu đãi nhất!
