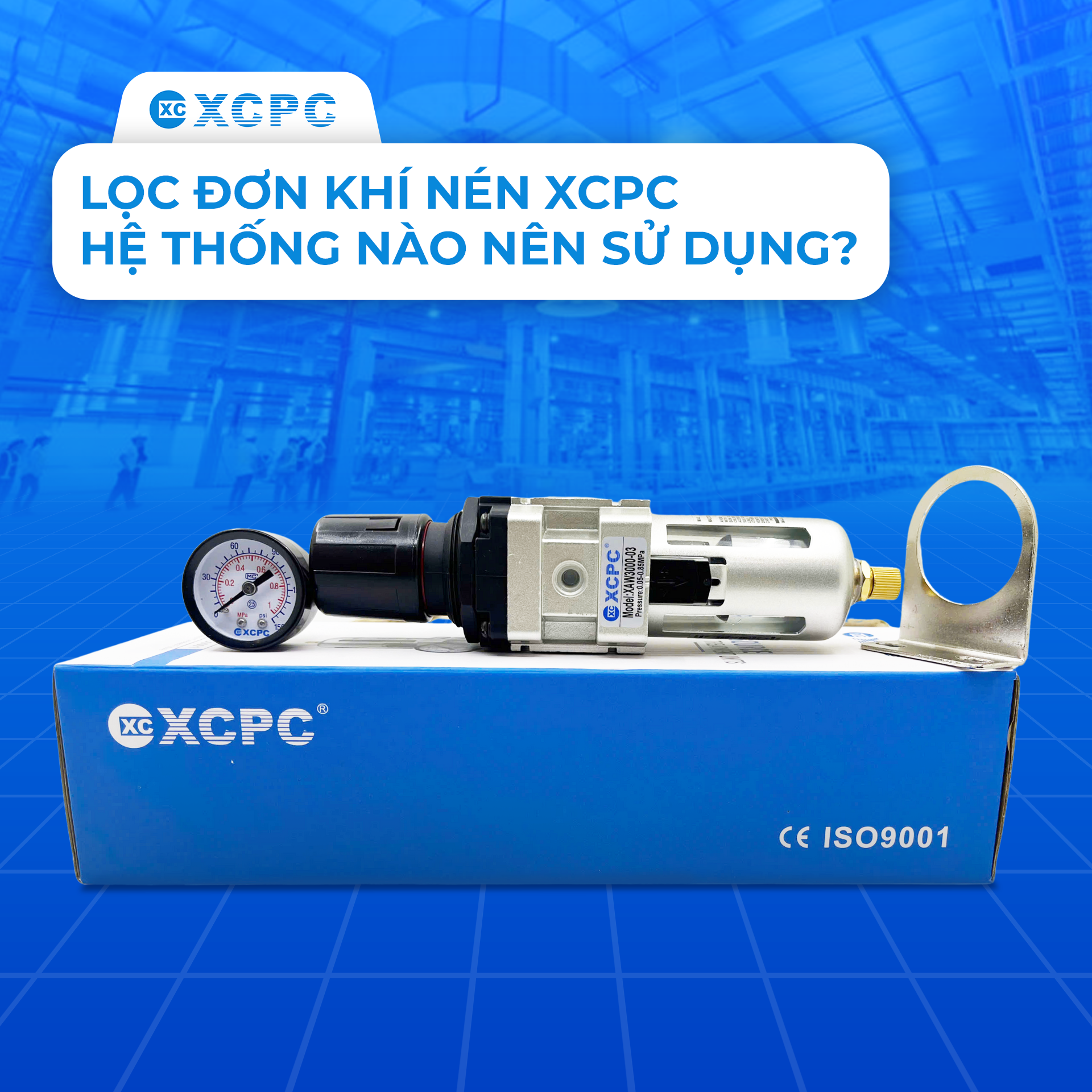

Vậy chính xác bộ lọc đơn khí nén là gì? Khi nào hệ thống nên lựa chọn sử dụng bộ lọc đơn thay vì các cụm lọc đôi, lọc ba (F.R.L)? Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện, chuyên sâu để tối ưu hóa hiệu năng và chi phí cho hệ thống của bạn.
1. Bộ lọc đơn khí nén là gì?
Bộ lọc khí nén đơn là thiết bị chuyên dụng kết hợp chức năng lọc tách nước, tách dầu, tách bụi bẩn và điều chỉnh áp suất. Nhờ thiết kế nhỏ gọn với một cốc lọc duy nhất, phụ kiện này lý tưởng cho các hệ thống máy nén khí nhỏ, bảo vệ thiết bị đầu cuối khỏi bị han gỉ và hư hỏng.
Bộ lọc đơn khí nén là thiết bị độc lập cấu tạo từ một lõi lọc duy nhất đặt trong vỏ bảo vệ , có chức năng loại bỏ các tạp chất có kích thước lớn, hạt bụi, nước ngưng tụ và dầu lẫn trong dòng khí nén chuyển động qua hệ thống.
Khác với cụm lọc kết hợp (như bộ đôi gồm Lọc + Điều áp, hay bộ ba gồm Lọc + Điều áp + Tra dầu), bộ lọc đơn tách biệt hoàn toàn. Dòng lọc này tập trung xử lý một nhiệm vụ duy nhất: Lọc sạch.
Nguyên lý hoạt động:
Khí nén từ máy bơm đi vào cốc lọc, qua lõi lọc để giữ lại cặn bẩn. Hơi nước và dầu ngưng tụ rơi xuống đáy cốc, người dùng có thể xả thủ công hoặc tự động qua van xả đáy. Sau đó, khí sạch đi qua van điều áp để cung cấp áp lực ổn định cho các thiết bị sử dụng như súng xịt, xi lanh, van.
Lưu ý khi sử dụng
- Lắp đặt bộ lọc ở ngay đầu ra của máy nén khí hoặc trước các thiết bị tiêu thụ khí.
- Phù hợp nhất cho các dòng máy nén khí có bình chứa dung tích từ 500 lít trở xuống.
- Cần thường xuyên xả nước đọng ở đáy cốc để tránh nước bị cuốn ngược vào đường ống.

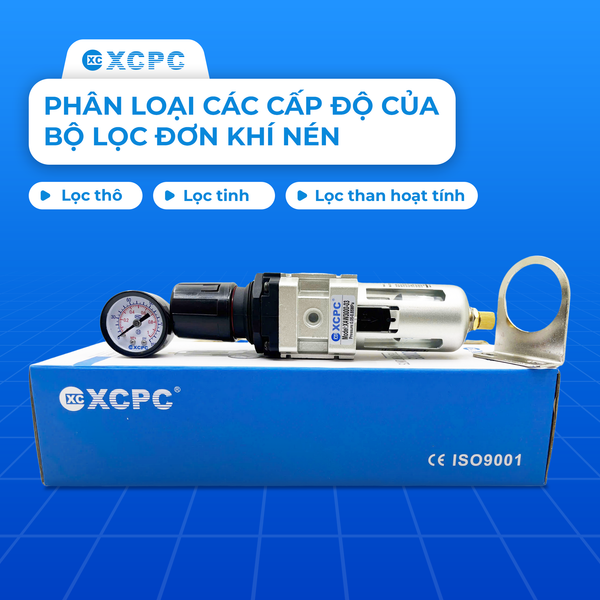

2. Phân loại các cấp độ của bộ lọc đơn khí nén
Không phải bộ lọc đơn nào cũng giống nhau. Để biết khi nào nên dùng, bạn phải xác định hệ thống của mình đang cần cấp độ lọc nào. Thông thường, lọc đơn được chia làm 3 cấp độ chính:
Lọc thô
- Kích thước lọc tạp chất: 5μm đến 40μm.
- Chức năng: Loại bỏ lượng lớn nước ngưng tụ, rỉ sét, và các hạt bụi lớn.
- Vị trí: Thường lắp ngay sau máy nén khí hoặc bình tích áp để bảo vệ toàn hệ thống phía sau.
Lọc tinh
- Kích thước lọc tạp chất: 0.01μm đến 1μm.
- Chức năng: Giữ lại các giọt dầu mịn và hạt bụi siêu nhỏ mà lọc thô bỏ sót.
- Hiệu suất: Khả năng tách tạp chất lỏng đạt đến 99.9%.
Lọc than hoạt tính
- Kích thước lọc: Loại bỏ mùi và hơi dầu.
- Chức năng: Khử mùi hơi dầu, khí độc giúp khí nén đạt độ tinh khiết cực cao.
- Ứng dụng: Thường dùng trong ngành dược phẩm, thực phẩm, thiết bị y tế.
3. Khi nào nên sử dụng bộ lọc đơn khí nén?
Việc lựa chọn lọc đơn hay bộ lọc kết hợp phụ thuộc vào bài toán thiết kế hệ thống, không gian lắp đặt và yêu cầu kỹ thuật đặc thù. Dưới đây là những trường hợp điển hình mà bộ lọc đơn khí nén là giải pháp tối ưu nhất:
Trường hợp 1: Khi hệ thống đã có sẵn bộ điều áp hoặc không cần điều chỉnh áp suất
Trong một số nhánh phân phối khí nén, áp suất từ đường ống chính đã được kiểm soát ổn định bằng van giảm áp tổng hoặc bộ điều áp trung tâm. Tại điểm sử dụng cuối, thiết bị chỉ cần khí nén sạch, không cần thay đổi hay giám sát áp suất nữa.
-> Giải pháp tối ưu: Lắp một bộ lọc đơn tại nhánh này giúp tiết kiệm đáng kể chi phí mua sắm vật tư so với việc mua một cụm FR (Lọc kèm điều áp) không cần thiết.
Trường hợp 2: Khi cần phân tách các cấp độ lọc tại các khoảng cách xa nhau
Nguyên lý lọc khí nén tiêu chuẩn là "thô trước, tinh sau". Bạn không thể bắt một lõi lọc siêu tinh (0.01μm ) gánh toàn bộ bụi cát bẩn bám vào vì nó sẽ tắc nghẽn ngay lập tức.
- Bạn cần lắp Lọc đơn thô ngay tại đầu ra của máy nén khí hoặc bình chứa để chặn các tạp chất lớn ban đầu.
- Sau đó, chạy đường ống dài dẫn đến nhà xưởng. Tại phòng sạch hoặc máy CNC cao cấp, bạn mới lắp thêm Lọc đơn tinh hoặc Lọc đơn than hoạt tính. Sự linh hoạt phân tách khoảng cách này chỉ có bộ lọc đơn mới đáp ứng tốt nhất.
Trường hợp 3: Khi hệ thống sử dụng các thiết bị không dầu
Đối với các hệ thống không sử dụng dầu (máy nén khí khô) phục vụ cho ngành dệt may, phun sơn tĩnh điện cao cấp hoặc đóng gói bao bì, khí nén thoát ra không chứa màng dầu lớn dầu máy nén. Tuy nhiên, nó vẫn chứa bụi mịn từ môi trường và hơi ẩm ngưng tụ trên đường ống.
Lúc này, bạn không cần đến bộ tra dầu vì dầu sẽ làm hỏng sản phẩm. Bạn chỉ cần lắp một bộ lọc đơn tách nước/bụi để bảo vệ thiết bị.
Trường hợp 4: Giới hạn về không gian lắp đặt vật lý
Tại các vị trí ngóc ngách của máy móc, các dòng máy đúc, máy đóng gói tích hợp sẵn, không gian bố trí linh kiện cực kỳ ngặt nghèo. Một cụm lọc đôi hoặc lọc ba cồng kềnh hoàn toàn không thể đưa vào trong khoang máy.
Với thiết kế nhỏ gọn, chỉ gồm một cổng vào và một cổng ra thẳng hàng, bộ lọc đơn dễ dàng "len lỏi" cài đặt vào các vị trí hẹp trên khung máy công nghiệp mà không làm ảnh hưởng đến kết cấu chung.
Trường hợp 5: Thay thế, nâng cấp cục bộ để tối ưu chi phí bảo trì
Trong quá trình vận hành lâu năm, lõi lọc hoặc vỏ lọc của một hệ thống có thể bị nứt vỡ hoặc giảm hiệu suất do nghẹt. Nếu hệ thống của bạn trước đó dùng các bộ lọc đơn lẻ kết nối bằng đầu nối, bạn chỉ cần mua đúng mã bộ lọc đơn đó để thay thế.
Giúp tránh được việc phải thay thế cả cụm lớn, giảm thời gian ngưng máy và tối ưu hóa chi phí vận hành.
4. Bảng so sánh: Lọc đơn và Cụm lọc kết hợp (F.R.L)
Để giúp bạn có cái nhìn trực quan trước khi đưa ra quyết định mua sắm, hãy xem bảng so sánh dưới đây:
5. Những lưu ý quan trọng để sử dụng bộ lọc đơn khí nén hiệu quả
Chọn đúng thời điểm sử dụng mới chỉ là điều kiện cần. Để bộ lọc đơn phát huy tốt công suất và bền bỉ theo thời gian, kỹ sư vận hành cần lưu ý các nguyên tắc sau:
5.1 Lựa chọn đúng lưu lượng
Mỗi bộ lọc đơn đều có quy định mức lưu lượng khí tối đa đi qua (lít/phút hoặc m3/phút). Nếu bạn chọn bộ lọc có lưu lượng nhỏ hơn công suất của máy nén khí, sẽ xảy ra hiện tượng sụt áp đột ngột. Lúc này dòng khí bị nghẽn, máy nén phải hoạt động nặng hơn để bù áp gây tổn hao điện năng.
5.2 Chọn chế độ xả nước phù hợp
Nước ngưng tụ sau khi tách ra sẽ nằm ở đáy cốc lọc. Có 3 cơ chế xả bạn cần lưu ý khi mua lọc đơn:
- Xả tay: Phải có công nhân vặn xả định kỳ. Dễ tràn nước ngược vào hệ thống nếu quên.
- Xả bán tự động: Tự xả khi hệ thống ngắt áp (không dùng nữa).
- Xả tự động: Tự động xả khi nước đạt mức quy định. Khuyên dùng cho các nhà máy công nghiệp lớn để đảm bảo an toàn tuyệt đối.
5.3 Định kỳ thay thế lõi lọc
Lõi lọc là linh kiện tiêu hao. Sau một thời gian giữ bụi và dầu, các lỗ xốp sẽ bị bít kín.
Khuyến nghị kỹ thuật: Nên thay thế lõi lọc đơn sau 3.000 đến 4.000 giờ làm việc hoặc khi độ sụt áp hiển thị trên đồng hồ chênh áp vượt quá 0.35 - 0.5 bar.
Bộ lọc đơn khí nén là một giải pháp đơn giản nhưng cực kỳ hiệu quả và kinh tế nếu được sử dụng đúng chỗ. Thiết bị này là lựa chọn hoàn hảo khi bạn đã kiểm soát được áp suất hệ thống, cần phân tách các cấp độ lọc xa nhau, hoặc ứng dụng trong các không gian máy nhỏ hẹp và hệ thống sản xuất không dầu sạch.
Hy vọng bài viết này đã cung cấp đầy đủ thông tin hữu ích giúp bạn đưa ra quyết định kỹ thuật chính xác cho nhà xưởng của mình. Nếu quý khách hàng có nhu cầu sử dụng bộ lọc khí nén thì hãy liên hệ với XCPC VIỆT NAM ngay nhé!
