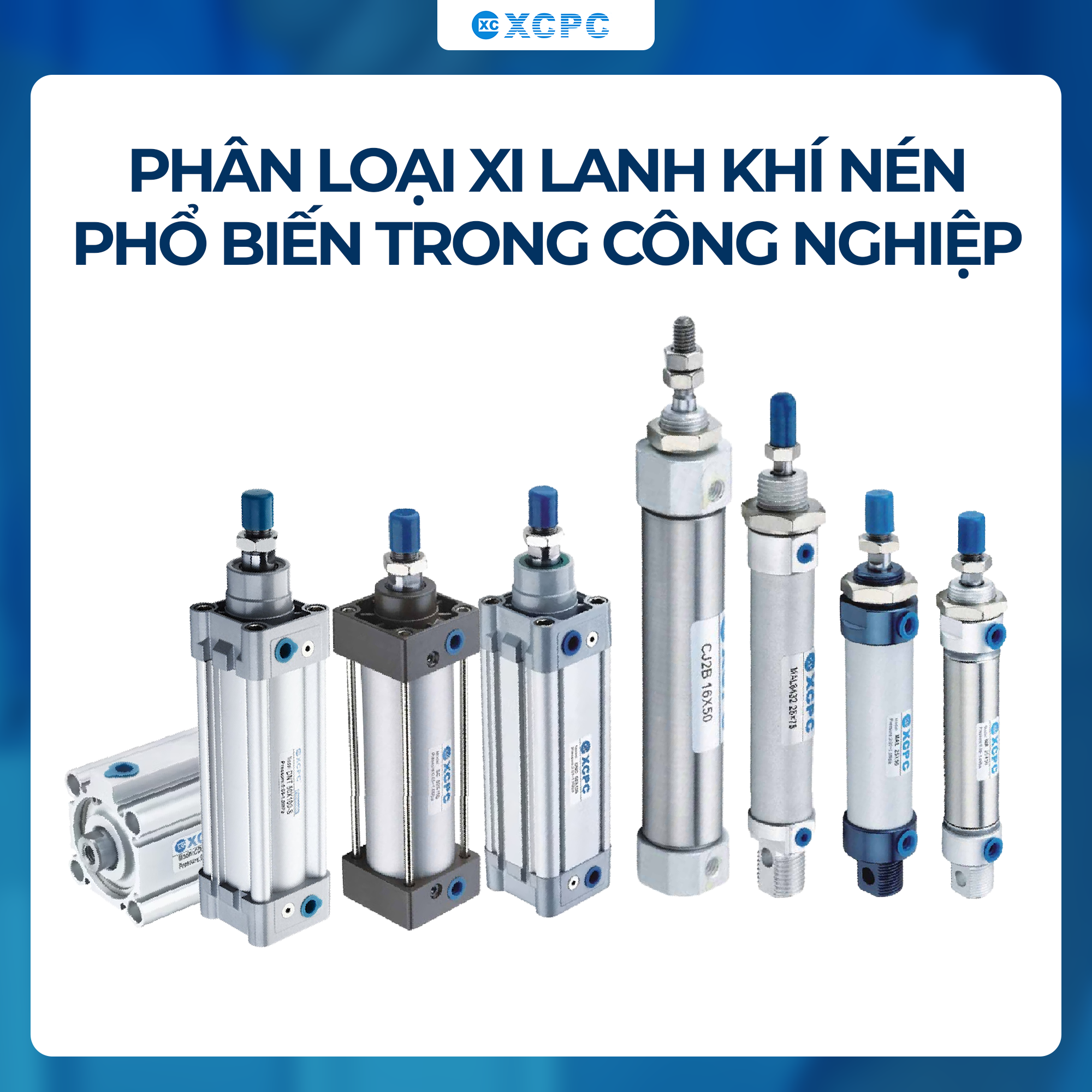

Tìm hiểu các loại xi lanh khí nén phổ biến trong công nghiệp như xi lanh tiêu chuẩn, compact, dẫn hướng, không cần ty… giúp bạn lựa chọn đúng thiết bị cho hệ thống.

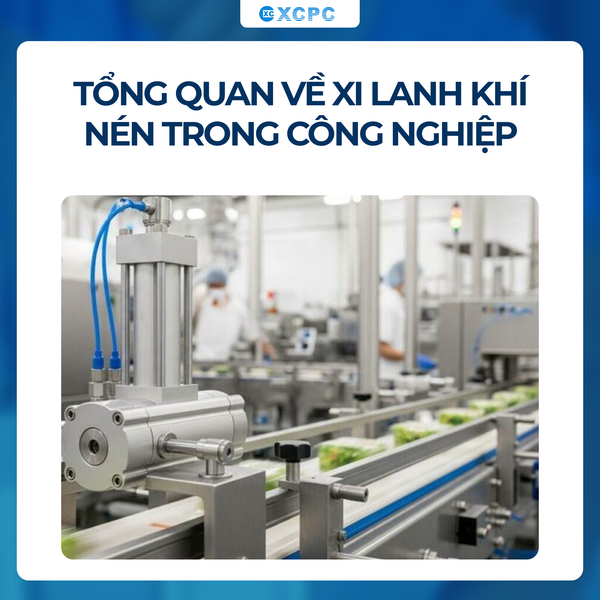

1. Tổng Quan Về Xi Lanh Khí Nén Trong Công Nghiệp
Xi lanh khí nén là thiết bị quan trọng trong hệ thống tự động hóa, có nhiệm vụ chuyển đổi năng lượng khí nén thành chuyển động cơ học để thực hiện các thao tác như đẩy, kéo, nâng, kẹp hoặc định vị sản phẩm.
Tùy vào yêu cầu kỹ thuật, không gian lắp đặt và môi trường làm việc, xi lanh khí nén được thiết kế với nhiều kiểu dáng và nguyên lý hoạt động khác nhau. Việc hiểu rõ từng loại sẽ giúp doanh nghiệp tối ưu hiệu suất và chi phí vận hành.
2. Phân Loại Xi Lanh Theo Nguyên Lý Hoạt Động

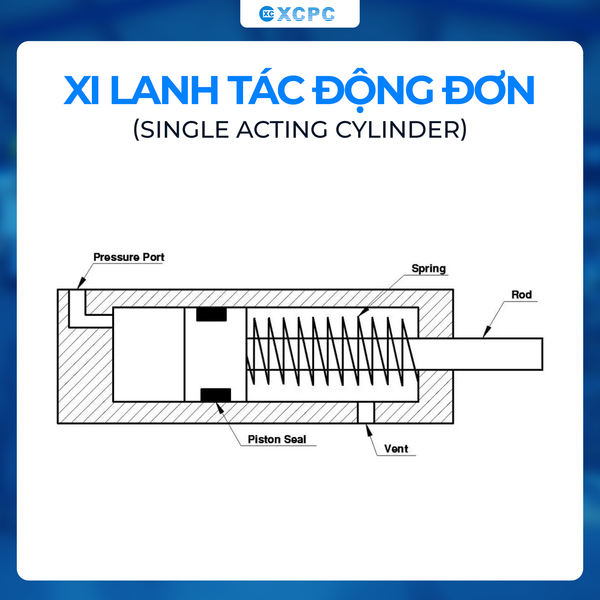

2.1. Xi lanh tác động đơn (Single Acting Cylinder)
Xi lanh tác động đơn chỉ sử dụng khí nén để tạo lực theo một chiều (thường là chiều đi ra), trong khi chiều ngược lại được hồi về nhờ lò xo hoặc lực ngoài.
Đặc điểm:
- Cấu tạo đơn giản
- Tiêu thụ ít khí nén
- Chi phí thấp
Hạn chế:
- Lực tác động hạn chế
- Hành trình thường ngắn
Ứng dụng: Phù hợp với các cơ cấu đơn giản như đẩy sản phẩm nhẹ, đóng/mở cơ bản.

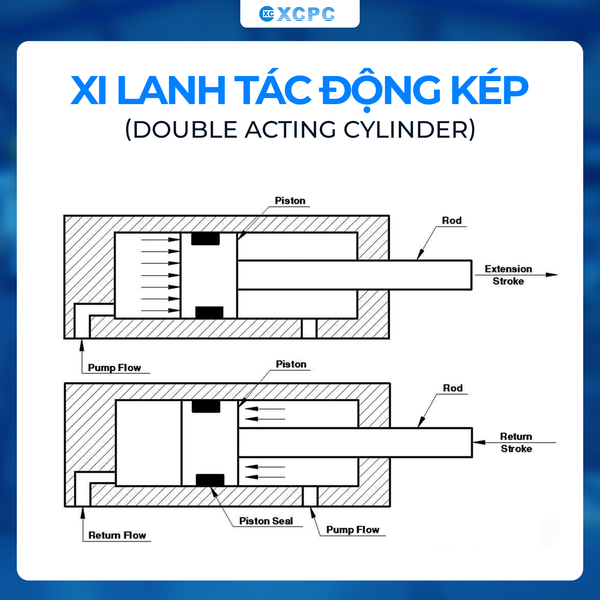

2.2. Xi lanh tác động kép (Double Acting Cylinder)
Đây là loại xi lanh phổ biến nhất hiện nay. Khí nén được cấp vào cả hai phía của piston để điều khiển chuyển động tiến và lùi.
Đặc điểm:
- Điều khiển linh hoạt hai chiều
- Lực ổn định, mạnh mẽ
- Phù hợp với hệ thống tự động hóa
Ứng dụng: Dùng trong dây chuyền sản xuất, lắp ráp, đóng gói và các hệ thống cần kiểm soát chính xác.

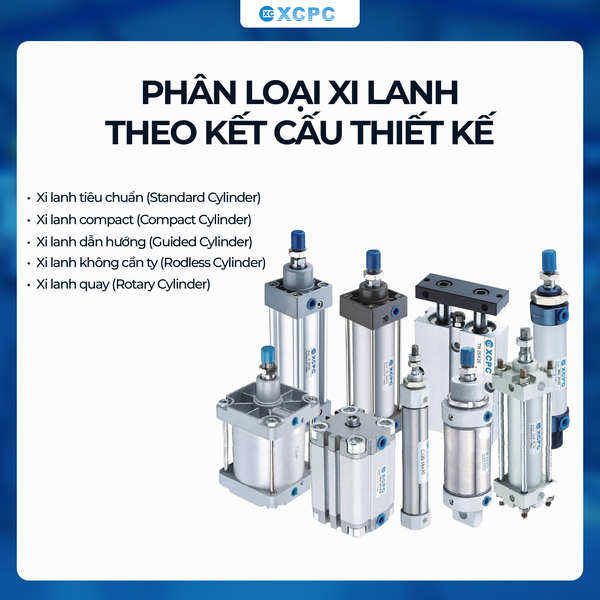

3. Phân Loại Xi Lanh Theo Kết Cấu Thiết Kế
3.1. Xi lanh tiêu chuẩn (Standard Cylinder)
Là loại được sử dụng rộng rãi nhất, có thiết kế phổ thông, dễ thay thế và bảo trì.
Ưu điểm:
- Độ bền cao
- Giá thành hợp lý
- Dễ lắp đặt
Ứng dụng: Hầu hết các ngành công nghiệp từ cơ khí, điện tử đến thực phẩm.
3.2. Xi lanh compact (Compact Cylinder)
Xi lanh compact có thiết kế nhỏ gọn, chiều dài tổng thể ngắn, phù hợp với không gian hạn chế.
Ưu điểm:
- Tiết kiệm diện tích
- Trọng lượng nhẹ
- Lắp đặt linh hoạt
Ứng dụng: Máy móc nhỏ, thiết bị tự động hóa có không gian hẹp.
3.3. Xi lanh dẫn hướng (Guided Cylinder)
Được tích hợp thêm thanh dẫn hướng hoặc cơ cấu chống xoay giúp tăng độ ổn định khi vận hành.
Ưu điểm:
- Độ chính xác cao
- Chịu tải lệch tâm tốt
- Hạn chế rung lắc
Ứng dụng: Các hệ thống yêu cầu định vị chính xác như lắp ráp linh kiện điện tử.
3.4. Xi lanh không cần ty (Rodless Cylinder)
Loại xi lanh này không có cần piston truyền thống, thay vào đó sử dụng cơ cấu trượt bên ngoài để truyền chuyển động.
Ưu điểm:
- Tiết kiệm không gian chiều dài
- Phù hợp hành trình dài
- Tối ưu thiết kế hệ thống
Ứng dụng: Băng tải, hệ thống di chuyển tuyến tính dài.
3.5. Xi lanh quay (Rotary Cylinder)
Khác với các loại xi lanh tuyến tính, xi lanh quay tạo ra chuyển động xoay với góc xác định (thường 90°, 180° hoặc lớn hơn).
Ưu điểm:
- Điều khiển góc chính xác
- Tích hợp dễ dàng với cơ cấu xoay
Ứng dụng: Hệ thống gắp, xoay chi tiết, định vị sản phẩm.

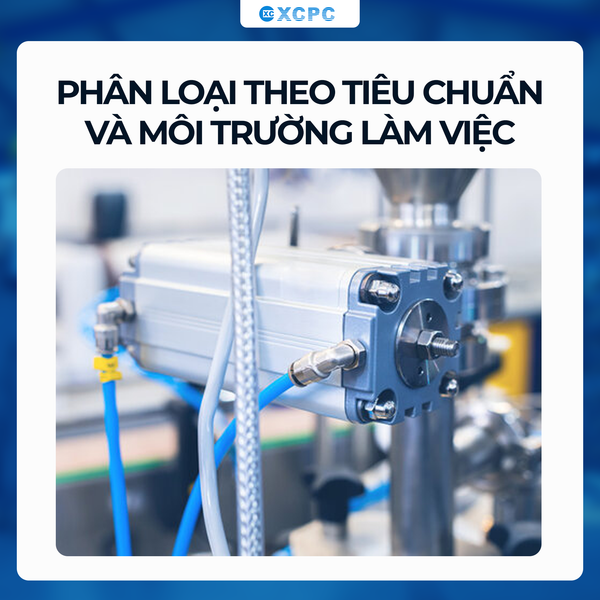

4. Phân Loại Theo Tiêu Chuẩn Và Môi Trường Làm Việc
4.1. Xi lanh theo tiêu chuẩn ISO
Được sản xuất theo các tiêu chuẩn quốc tế (ISO 6431, ISO 15552…), đảm bảo khả năng thay thế và đồng bộ trong hệ thống.
Ưu điểm:
- Dễ thay thế giữa các hãng
- Độ tin cậy cao
4.2. Xi lanh chịu môi trường đặc biệt
Một số loại xi lanh được thiết kế chuyên dụng cho môi trường khắc nghiệt như:
- Nhiệt độ cao
- Môi trường hóa chất
- Môi trường ẩm hoặc bụi
Ứng dụng: Ngành thực phẩm, hóa chất, sản xuất ngoài trời.

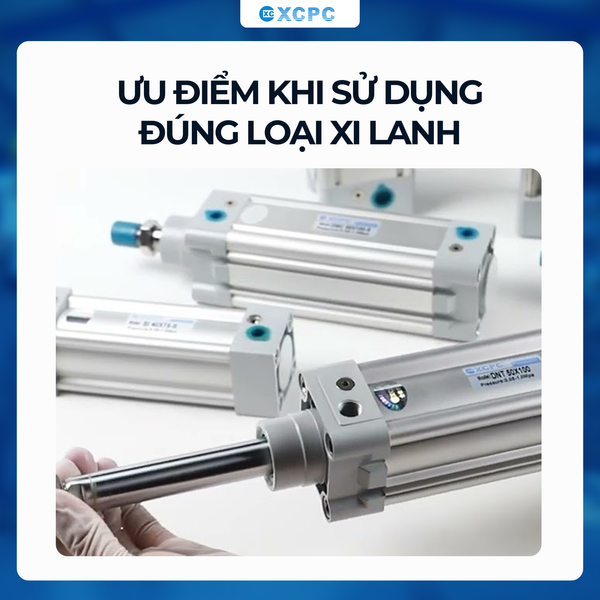

5. Ưu Điểm Khi Sử Dụng Đúng Loại Xi Lanh
Việc lựa chọn đúng loại xi lanh khí nén mang lại nhiều lợi ích:
- Tăng hiệu suất vận hành
- Giảm hao phí năng lượng
- Kéo dài tuổi thọ thiết bị
- Hạn chế sự cố và chi phí bảo trì
Ngược lại, nếu chọn sai loại xi lanh có thể gây giảm hiệu quả sản xuất và phát sinh nhiều chi phí không cần thiết.

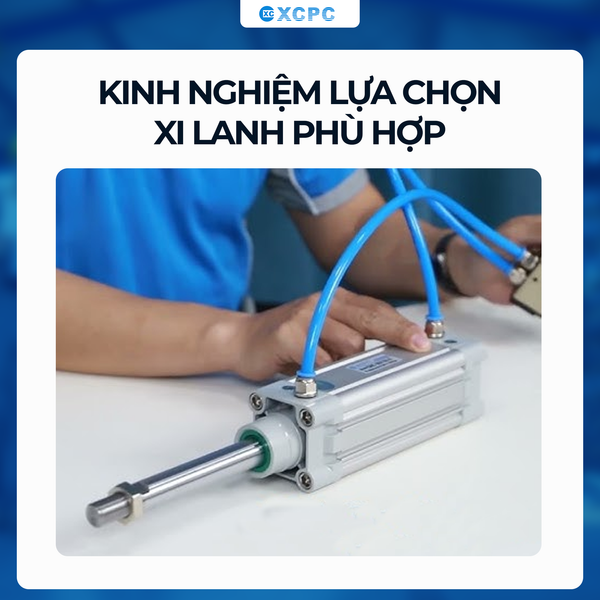

6. Kinh Nghiệm Lựa Chọn Xi Lanh Phù Hợp
Để lựa chọn đúng loại xi lanh, cần xem xét các yếu tố:
- Lực và áp suất làm việc
- Hành trình cần thiết
- Không gian lắp đặt
- Tốc độ vận hành
- Môi trường làm việc
Ngoài ra, nên ưu tiên các sản phẩm từ nhà cung cấp uy tín để đảm bảo chất lượng và dịch vụ hỗ trợ lâu dài.
Xi lanh khí nén là thiết bị không thể thiếu trong các hệ thống tự động hóa hiện đại. Với nhiều loại khác nhau như xi lanh tác động đơn, tác động kép, compact, dẫn hướng hay không cần ty, mỗi loại đều có ưu điểm và ứng dụng riêng.
Nếu bạn cần tư vấn lựa chọn xi lanh khí nén phù hợp cho hệ thống, hãy liên hệ ngay với XCPC VIỆT NAM để được hỗ trợ và báo giá chi tiết.
