Nên chọn xi lanh tròn hay xi lanh vuông? Sự khác biệt thực sự nằm ở đâu? Loại nào phù hợp hơn cho từng ứng dụng cụ thể? Bài viết dưới đây sẽ so sánh chi tiết xi lanh tròn và xi lanh vuông XCPC dựa trên góc nhìn kỹ thuật, vận hành thực tế và hiệu quả đầu tư, giúp bạn đưa ra quyết định chính xác và tối ưu nhất.
1. Tổng Quan Về Xi Lanh Khí Nén XCPC
1.1 Thương hiệu XCPC và vị thế trên thị trường khí nén
XCPC là thương hiệu chuyên sản xuất thiết bị khí nén công nghiệp, bao gồm:
- Xi lanh khí nén
- Van điện từ
- Bộ lọc – điều áp – bôi trơn
- Phụ kiện và linh kiện khí nén
Các sản phẩm XCPC được thiết kế theo tiêu chuẩn công nghiệp phổ biến, đảm bảo khả năng thay thế linh hoạt, dễ tích hợp với nhiều hệ thống khác nhau. Nhờ đó, xi lanh XCPC thường được lựa chọn cho:
- Nhà máy sản xuất vừa và nhỏ
- Dây chuyền tự động hóa
- Hệ thống máy móc OEM
- Các dự án cần tối ưu chi phí nhưng vẫn đảm bảo độ bền
2. Xi Lanh Tròn XCPC – Phân Tích Chi Tiết
Cấu tạo chi tiết xi lanh tròn XCPC
Xi lanh tròn XCPC có thiết kế dạng hình trụ tròn, với các bộ phận chính:
- Thân xi lanh: thường làm bằng nhôm hợp kim hoặc inox, chống ăn mòn
- Piston: chuyển động tịnh tiến nhờ áp suất khí nén
- Trục piston: truyền lực ra ngoài, thường làm bằng thép mạ chrome
- Gioăng làm kín: đảm bảo kín khí, giảm rò rỉ
- Nắp đầu – nắp cuối: cố định và bảo vệ cấu trúc xi lanh
Thiết kế này giúp xi lanh tròn đơn giản, gọn nhẹ và dễ sản xuất, từ đó tối ưu chi phí.
Nguyên lý hoạt động
Xi lanh tròn XCPC hoạt động dựa trên nguyên lý:
- Khí nén được cấp vào một hoặc hai buồng xi lanh
- Áp suất khí đẩy piston di chuyển theo phương thẳng
- Tạo ra lực đẩy hoặc kéo để thực hiện công việc
Xi lanh tròn có thể là:
- Xi lanh tác động đơn: dùng lò xo hồi
- Xi lanh tác động kép: dùng khí nén cho cả hai chiều
Ưu điểm của xi lanh tròn XCPC
- Thiết kế dạng trụ tròn nhỏ gọn, dễ bố trí trong không gian lắp đặt hạn chế
- Trọng lượng nhẹ, thuận tiện cho việc lắp đặt, tháo rời và thay thế
- Cấu tạo đơn giản, ít chi tiết phức tạp, giúp giảm thời gian bảo trì và sửa chữa
- Chi phí đầu tư ban đầu thấp, phù hợp với hệ thống khí nén cơ bản hoặc bán tự động
- Đa dạng kích thước, đường kính, hành trình, dễ lựa chọn theo nhu cầu sử dụng
- Phụ kiện và linh kiện thay thế phổ biến, dễ tìm, thuận tiện cho việc nâng cấp hệ thống
- Phù hợp cho các ứng dụng tải nhẹ đến trung bình, chu kỳ làm việc không quá cao
3. Xi Lanh Vuông XCPC – Phân Tích Chuyên Sâu
Cấu tạo xi lanh vuông XCPC
Xi lanh vuông XCPC có thân dạng vuông hoặc chữ nhật, thường được thiết kế theo các tiêu chuẩn công nghiệp như ISO. Cấu tạo gồm:
- Thân xi lanh vuông bằng nhôm đúc nguyên khối
- Piston và trục piston kích thước lớn
- Thanh dẫn hướng hoặc kết cấu chống xoay
- Hệ gioăng chịu áp suất cao
Thiết kế thân vuông giúp tăng độ cứng vững cho toàn bộ xi lanh.
Nguyên lý hoạt động và đặc điểm kỹ thuật
Về nguyên lý, xi lanh vuông XCPC cũng sử dụng khí nén để tạo chuyển động tịnh tiến. Tuy nhiên, điểm khác biệt lớn nằm ở:
- Khả năng chống xoay trục piston
- Phân bố lực đều hơn khi chịu tải
- Giảm rung lắc khi vận hành liên tục
Ưu điểm của xi lanh vuông XCPC
- Kết cấu thân vuông chắc chắn, tăng độ cứng vững và ổn định trong quá trình vận hành
- Khả năng chịu tải lớn, phù hợp cho các ứng dụng nâng, ép, giữ hoặc tải trọng nặng
- Thiết kế chống xoay trục piston hiệu quả, đảm bảo chuyển động chính xác và đồng đều
- Độ ổn định cao khi làm việc liên tục, hạn chế rung lắc và sai lệch vị trí
- Phù hợp với các hệ thống yêu cầu độ chính xác cao trong tự động hóa công nghiệp
- Hoạt động tốt trong môi trường công nghiệp khắc nghiệt, cường độ làm việc lớn
- Tuổi thọ cao, ít hỏng vặt khi được lắp đặt và sử dụng đúng kỹ thuật
- Dễ tích hợp vào dây chuyền sản xuất quy mô lớn và các hệ thống tự động phức tạp

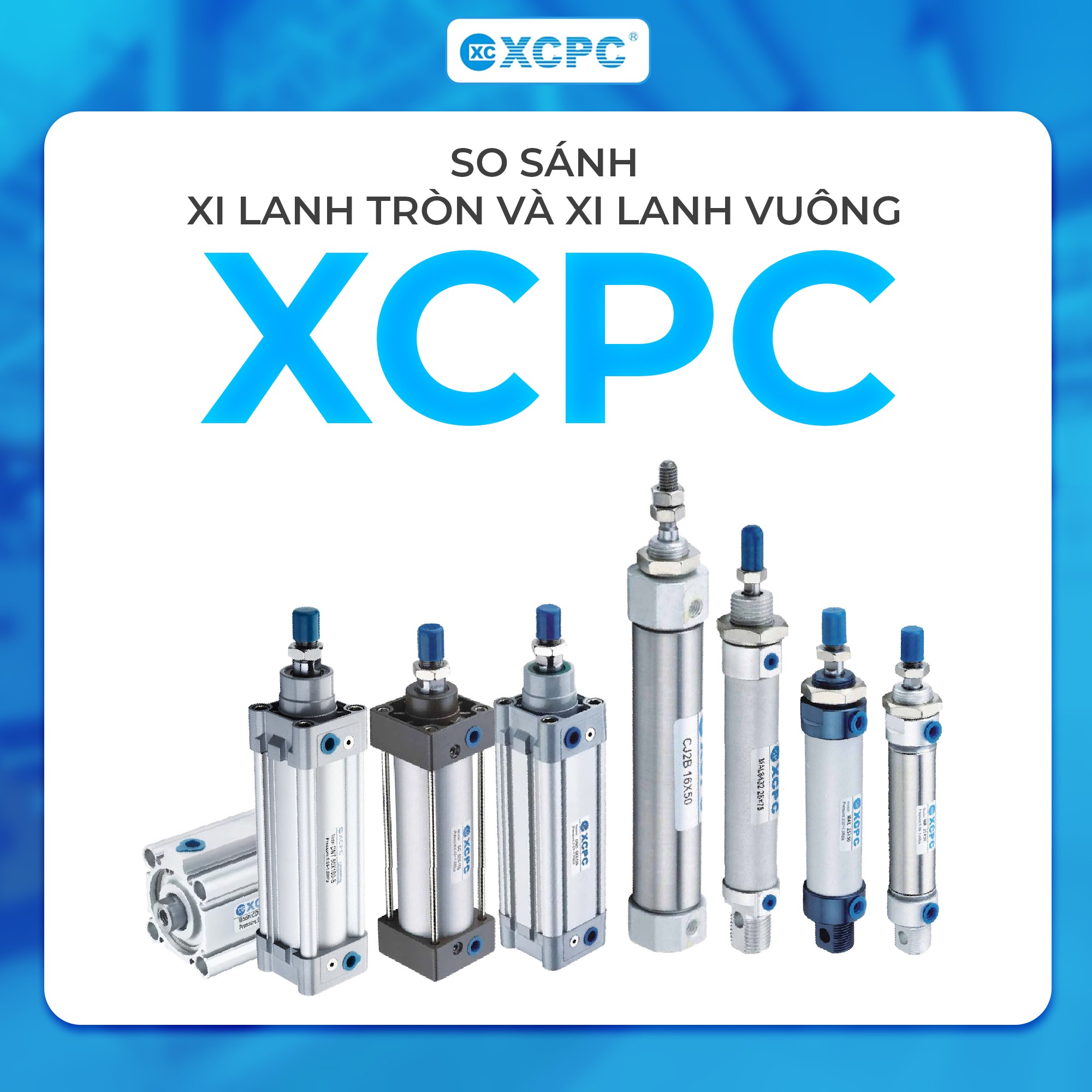

4. So Sánh Chi Tiết Xi Lanh Tròn Và Xi Lanh Vuông XCPC
Thiết kế và kết cấu cơ khí
Khả năng chịu tải và lực làm việc
- Xi lanh tròn: phù hợp tải nhẹ đến trung bình
- Xi lanh vuông: chịu tải lớn, tải lệch tốt hơn
Với các ứng dụng nâng, ép, giữ sản phẩm nặng, xi lanh vuông XCPC vượt trội hơn rõ rệt.
Độ ổn định và độ chính xác
- Xi lanh tròn: phù hợp ứng dụng không yêu cầu độ chính xác cao
- Xi lanh vuông: đảm bảo chuyển động ổn định, ít rung lắc
Không gian lắp đặt
- Xi lanh tròn: linh hoạt, dễ bố trí
- Xi lanh vuông: cần không gian lắp đặt rộng hơn
Chi phí đầu tư và bảo trì
- Xi lanh tròn XCPC:
- Giá rẻ
- Chi phí bảo trì thấp
- Xi lanh vuông XCPC:
- Giá cao hơn
- Nhưng tiết kiệm chi phí sửa chữa lâu dài
5. Ứng Dụng Thực Tế
5.1 Ứng dụng thực tế của xi lanh tròn XCPC
Xi lanh tròn XCPC thường được sử dụng trong các hệ thống khí nén có kết cấu đơn giản, tải trọng vừa phải, yêu cầu tối ưu không gian và chi phí đầu tư:
- Máy đóng gói mini, máy chiết rót quy mô nhỏ
- Hệ thống cấp phôi, đẩy sản phẩm trong dây chuyền bán tự động
- Băng tải mini, cơ cấu đẩy – gạt sản phẩm
- Thiết bị phân loại, sắp xếp sản phẩm nhẹ
- Máy móc OEM, thiết bị cơ khí chế tạo theo yêu cầu
- Hệ thống khí nén trong xưởng sản xuất vừa và nhỏ
- Các ứng dụng không yêu cầu độ chính xác cao hoặc lực đẩy lớn
Phù hợp nhất cho các ứng dụng ưu tiên tính linh hoạt, dễ lắp đặt và chi phí thấp.
5.2 Ứng dụng thực tế của xi lanh vuông XCPC
Xi lanh vuông XCPC được lựa chọn trong các hệ thống khí nén yêu cầu độ ổn định, độ chính xác và khả năng chịu tải cao, thường xuất hiện trong môi trường công nghiệp:
- Dây chuyền sản xuất tự động và bán tự động quy mô lớn
- Máy ép, máy dập, máy gia công cơ khí
- Hệ thống nâng – hạ, kẹp – giữ sản phẩm tải nặng
- Thiết bị định vị sản phẩm trong dây chuyền sản xuất
- Máy móc yêu cầu chuyển động thẳng ổn định, hạn chế xoay piston
- Hệ thống hoạt động liên tục với tần suất cao
- Ứng dụng trong các ngành: cơ khí chế tạo, bao bì, gỗ, kim loại, thực phẩm – đồ uống
Phù hợp nhất cho các ứng dụng cần độ bền cao, vận hành ổn định và chính xác lâu dài.
6. Tiêu Chí Lựa Chọn Xi Lanh Phù Hợp
Khi lựa chọn xi lanh XCPC, cần xem xét:
- Lực cần thiết
- Hành trình xi lanh
- Tần suất hoạt động
- Không gian lắp đặt
- Ngân sách đầu tư
Xi lanh tròn và xi lanh vuông XCPC đều có vai trò quan trọng trong hệ thống khí nén. Xi lanh tròn phù hợp với các ứng dụng đơn giản, chi phí thấp, trong khi xi lanh vuông XCPC là lựa chọn tối ưu cho các hệ thống yêu cầu độ bền, độ ổn định và độ chính xác cao. Việc hiểu rõ sự khác biệt giữa hai loại xi lanh sẽ giúp doanh nghiệp tối ưu hiệu suất vận hành, giảm rủi ro hỏng hóc và nâng cao hiệu quả đầu tư dài hạn.
