Trong hệ thống khí nén, việc điều khiển dòng khí ra vào xi lanh hoặc thiết bị chấp hành là yếu tố quan trọng quyết định hiệu suất làm việc. Ngoài van điện từ hay van đạp chân, van gạt tay là một trong những thiết bị điều khiển cơ học phổ biến, được ưa chuộng nhờ tính đơn giản, độ bền cao và thao tác linh hoạt.
1. Giới thiệu về van gạt tay
Van gạt tay (Manual Valve) hoạt động bằng cơ cấu gạt cần tay để thay đổi vị trí van, từ đó điều hướng hoặc ngắt dòng khí. Loại van này được sử dụng rộng rãi trong ngành cơ khí, tự động hóa, đóng gói, ép nhựa, lắp ráp và nhiều ứng dụng khí nén khác.

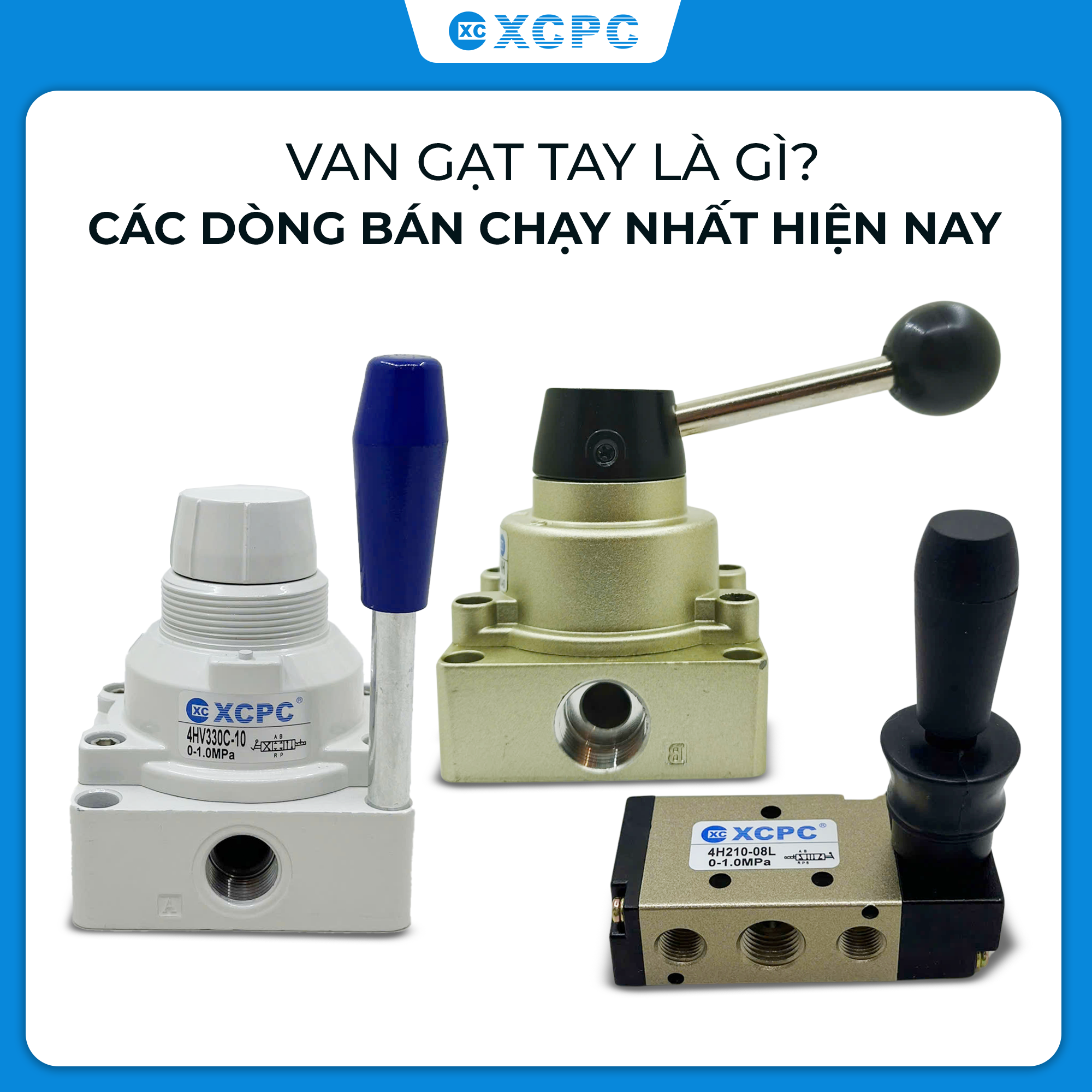

2. Van gạt tay là gì?
Van gạt tay là loại van điều khiển khí nén thủ công, cho phép người vận hành điều khiển dòng khí bằng thao tác gạt cần tay. Khi người dùng gạt cần sang trái hoặc phải, van sẽ thay đổi trạng thái đóng – mở hoặc đảo chiều khí nén đến thiết bị.
Khác với van điện từ (điều khiển bằng điện) hay van đạp chân (điều khiển bằng lực chân), van gạt tay mang tính cơ học thuần túy, không phụ thuộc vào nguồn điện, dễ kiểm soát và bảo trì.
Nhờ sự tiện lợi và chi phí thấp, van gạt tay là lựa chọn phổ biến trong các hệ thống yêu cầu thao tác đơn giản, tần suất thay đổi dòng khí vừa phải.
3. Cấu tạo cơ bản của van gạt tay
Một van gạt tay khí nén thường được cấu tạo từ các bộ phận chính sau:
Cần gạt (tay điều khiển): Là bộ phận người vận hành tác động trực tiếp. Cần gạt có thể xoay hoặc đẩy để thay đổi trạng thái của van.
Thân van: Được làm bằng hợp kim nhôm, thép không gỉ hoặc vật liệu composite chịu lực, chứa các khoang dẫn khí và cơ cấu trượt.
Con trượt (spool): Di chuyển bên trong thân van để mở hoặc đóng các đường dẫn khí.
Lò xo hồi vị: Giúp đưa van trở lại vị trí ban đầu sau khi gạt (đối với loại có hồi vị).
Các cổng kết nối (port): Gồm các cổng IN (nguồn khí vào), OUT (khí ra), EXH (xả khí), thường theo tiêu chuẩn 2/2, 3/2, 4/2 hoặc 5/2.
Đế lắp cố định: Giúp van được cố định chắc chắn trên bề mặt làm việc.
Cấu tạo đơn giản, cơ học bền vững giúp van gạt tay hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, ít xảy ra hư hỏng hoặc rò rỉ khí.

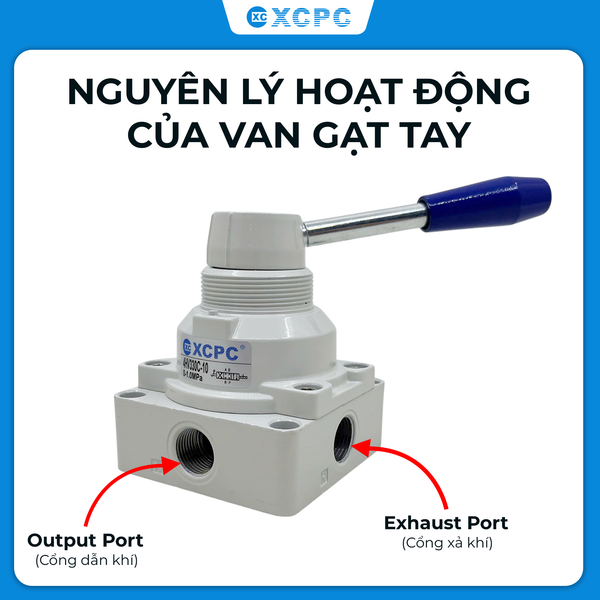

4. Nguyên lý hoạt động của van gạt tay
Van gạt tay hoạt động dựa trên cơ chế chuyển động cơ học của con trượt bên trong thân van.
Khi người vận hành gạt cần tay, con trượt di chuyển sang trái hoặc phải, làm thay đổi hướng dòng khí trong khoang van. Tùy theo vị trí của con trượt, khí nén được:
Cấp vào thiết bị (khi mở cổng IN → OUT), hoặc
Ngắt luồng khí (đóng IN), hoặc
Đảo chiều luồng khí (đưa khí từ cổng OUT1 sang OUT2).
Khi gạt tay trở về vị trí ban đầu, lò xo hồi vị sẽ đưa con trượt về trạng thái mặc định, cắt khí hoặc đảo chiều ngược lại (tùy thiết kế van).
Nguyên lý này giúp van gạt tay vận hành chính xác, phản ứng nhanh, phù hợp cho các ứng dụng điều khiển xi lanh, bơm khí, van xả, v.v.
5. Phân loại van gạt tay khí nén
Van gạt tay có nhiều kiểu, được phân loại dựa trên số cổng và nguyên lý điều khiển.
5.1. Van gạt tay 3/2
Có 3 cửa (IN, OUT, EXH) và 2 vị trí làm việc.
Dùng điều khiển xi lanh tác động đơn.
Khi gạt, khí nén cấp vào xi lanh; khi trả cần, khí trong xi lanh xả ra ngoài.
5.2. Van gạt tay 4/2
Có 4 cửa và 2 vị trí.
Dùng cho xi lanh tác động kép.
Khi gạt sang trái hoặc phải, khí nén được cấp luân phiên vào hai đầu xi lanh, giúp chuyển động qua lại.
5.3. Van gạt tay 5/2
Có 5 cửa, 2 vị trí làm việc.
Là dòng cao cấp, điều khiển chính xác và trơn tru hơn, thường dùng trong hệ thống tự động hóa hoặc dây chuyền sản xuất liên tục.
5.4. Van gạt tay có khóa
Khi gạt, van giữ nguyên trạng thái hoạt động cho đến khi người dùng trả lại bằng tay.
Phù hợp với công việc cần duy trì dòng khí ổn định lâu dài.
5.5. Van gạt tay không hồi vị và có hồi vị
Loại có hồi vị: Lò xo tự đưa van về vị trí ban đầu sau khi nhả tay.
Loại không hồi vị: Van giữ nguyên trạng thái cho đến khi thao tác ngược lại.

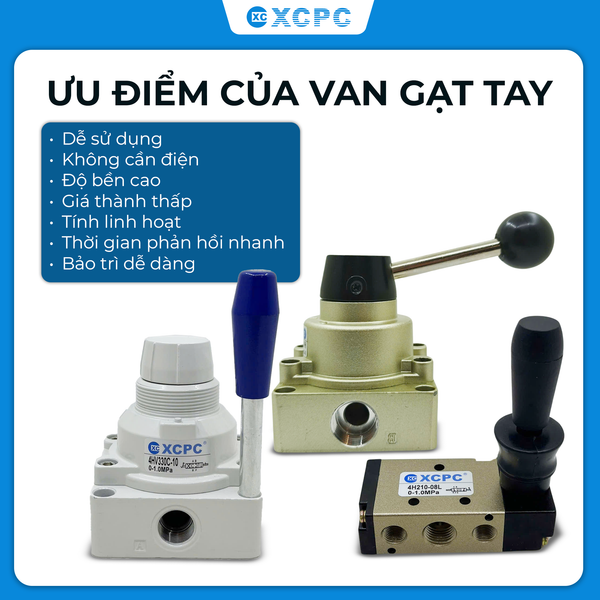

6. Ưu điểm của van gạt tay
Van gạt tay có nhiều ưu điểm nổi bật khiến nó trở thành một trong những thiết bị cơ bản nhưng không thể thiếu trong các hệ thống khí nén công nghiệp:
Dễ sử dụng: Thao tác đơn giản, trực quan, ai cũng có thể vận hành.
Không cần điện: Hoạt động hoàn toàn bằng cơ học, an toàn và tiết kiệm năng lượng.
Độ bền cao: Cấu tạo ít chi tiết chuyển động, chịu được áp suất và tần suất làm việc cao.
Giá thành thấp: Chi phí đầu tư và bảo trì thấp hơn nhiều so với van điện từ.
Tính linh hoạt: Có thể lắp đặt ở nhiều vị trí khác nhau, phù hợp cho cả hệ thống cố định và di động.
Thời gian phản hồi nhanh: Điều khiển tức thì, độ nhạy cao, không bị trễ tín hiệu như hệ thống điện.
Bảo trì dễ dàng: Dễ tháo lắp, vệ sinh, thay thế lò xo hoặc ron khi cần.

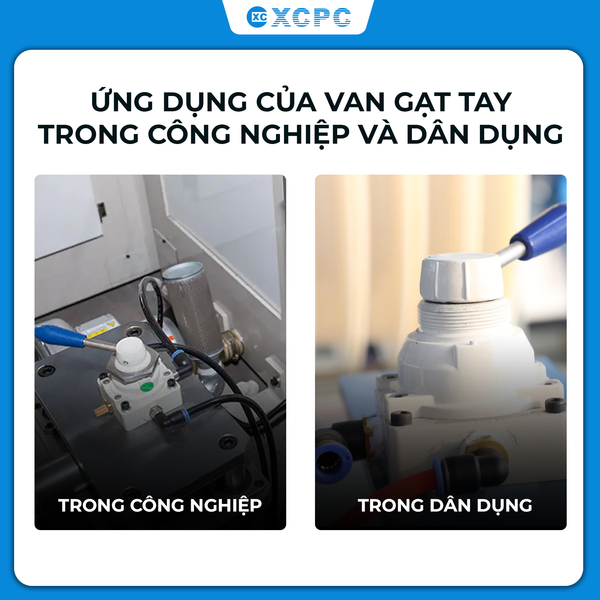

7. Ứng dụng của van gạt tay trong công nghiệp và dân dụng
Van gạt tay xuất hiện ở hầu hết các hệ thống khí nén, thủy lực và máy móc điều khiển cơ học.
7.1. Trong ngành cơ khí và chế tạo máy
Điều khiển xi lanh khí nén, máy dập, máy ép, máy uốn.
Dùng để điều chỉnh vị trí và tốc độ của piston.
7.2. Trong ngành bao bì và đóng gói
Điều khiển máy ép miệng túi, máy hàn, máy gắp sản phẩm.
Giúp công nhân thao tác nhanh mà không phụ thuộc vào hệ điện.
7.3. Trong sản xuất gỗ và nội thất
Dùng trong máy bắn đinh, máy ép veneer, máy ép nẹp.
Cho phép điều khiển chính xác lực ép và tốc độ khí.
7.4. Trong ngành thực phẩm và y tế
Điều khiển khí nén trong dây chuyền chiết rót, đóng chai, ép viên.
Không gây tia lửa điện, đảm bảo an toàn cho môi trường đặc biệt.
7.5. Trong dân dụng
Dùng cho máy nén khí mini, hệ thống bơm hơi, thiết bị rửa xe hoặc xịt khí.

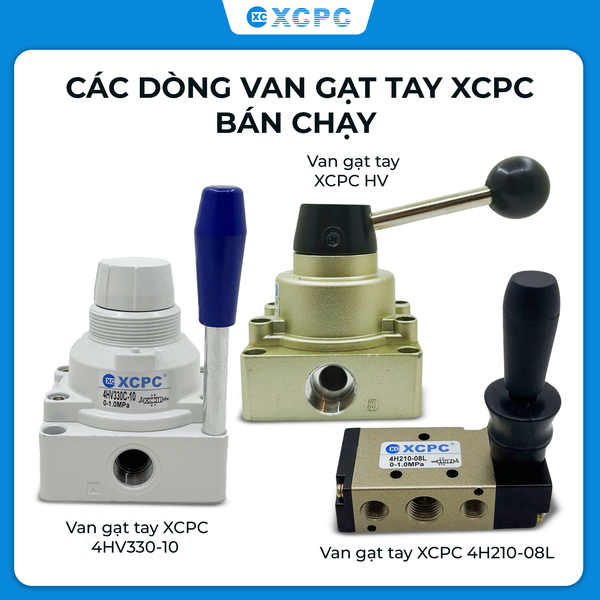

8. Các dòng van gạt tay XCPC bán chạy
XCPC là thương hiệu nổi tiếng toàn cầu trong lĩnh vực thiết bị khí nén, được ưa chuộng nhờ chất lượng ổn định, tuổi thọ cao và giá thành hợp lý.

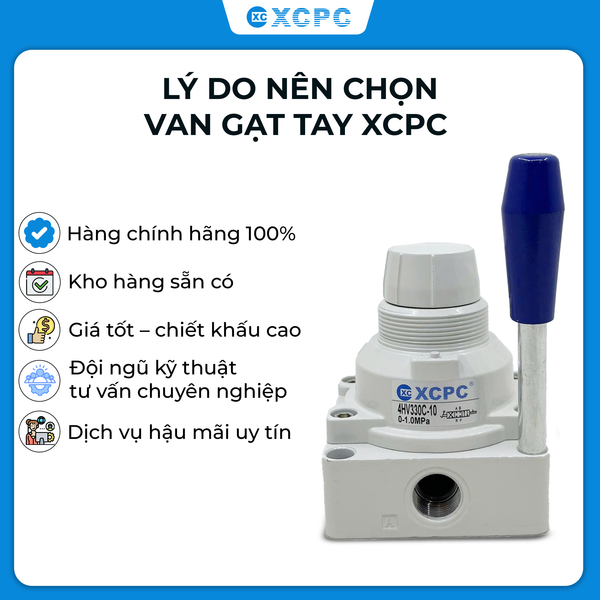

9. Lý do nên chọn van gạt tay XCPC
Hàng chính hãng 100%: Có đầy đủ CO, CQ, xuất xứ rõ ràng.
Kho hàng sẵn có: Đa dạng kích cỡ, chủng loại, giao nhanh toàn quốc.
Giá tốt – chiết khấu cao: Phù hợp cho đại lý, nhà phân phối và khách sỉ.
Đội ngũ kỹ thuật tư vấn chuyên nghiệp: Giúp chọn đúng loại van cho từng hệ thống.
Dịch vụ hậu mãi uy tín: Hỗ trợ kỹ thuật, bảo hành rõ ràng.
10. Hướng dẫn lựa chọn và sử dụng van gạt tay hiệu quả
Xác định loại xi lanh: Chọn van 3/2 cho xi lanh đơn, 4/2 hoặc 5/2 cho xi lanh kép.
Kiểm tra áp suất hệ thống: Đảm bảo áp suất nằm trong giới hạn làm việc của van (thường 0 – 0.8 MPa).
Chọn kích thước cổng kết nối: Phù hợp với đường ống dẫn khí hiện tại (1/8", 1/4", 3/8", 1/2").
Chọn kiểu hồi vị: Tùy yêu cầu công việc, chọn loại có lò xo hồi hoặc giữ trạng thái.
Lắp đặt đúng hướng khí: Theo ký hiệu IN – OUT – EXH để tránh rò khí.
Bảo dưỡng định kỳ: Làm sạch bụi, bôi trơn con trượt, kiểm tra ron và vòng đệm.
Van gạt tay là thiết bị điều khiển khí nén thủ công đơn giản nhưng cực kỳ hiệu quả. Với cấu tạo chắc chắn, hoạt động ổn định và giá thành hợp lý, đây là giải pháp lý tưởng cho các hệ thống cơ khí, đóng gói, lắp ráp hoặc sản xuất tự động. Trong số các thương hiệu hiện nay, van gạt tay XCPC được tin dùng nhờ chất lượng vượt trội, độ bền cao và hiệu suất ổn định.
