Trong các hệ thống khí nén, máy móc công nghiệp và dây chuyền sản xuất, van đạp chân là một thiết bị cơ khí nhỏ gọn nhưng giữ vai trò điều khiển quan trọng. Thông qua thao tác bằng chân, người vận hành có thể điều khiển luồng khí hoặc hoạt động của xi lanh khí nén một cách nhanh chóng, an toàn. Bài viết dưới đây sẽ giúp bạn hiểu rõ van đạp chân là gì, cấu tạo – nguyên lý hoạt động, đồng thời giới thiệu các dòng van đạp chân bán chạy nhất hiện nay.

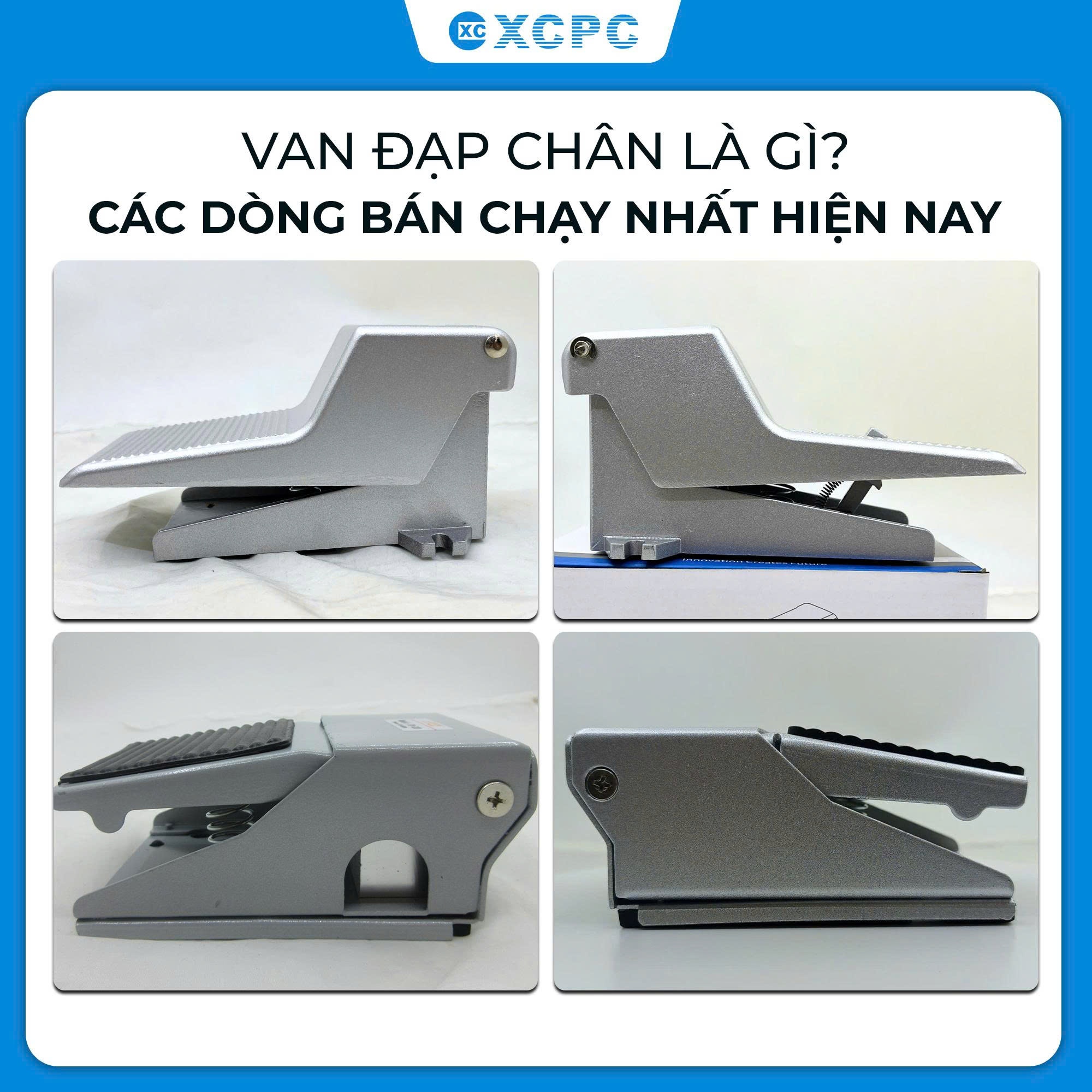

1. Van đạp chân là gì?
Van đạp chân là một thiết bị điều khiển khí nén bằng cơ học, hoạt động thông qua lực tác động từ bàn chân của người vận hành. Khi người dùng đạp bàn đạp, luồng khí nén sẽ được mở hoặc ngắt để điều khiển thiết bị chấp hành như xi lanh, máy ép hoặc hệ thống đóng gói.
Điểm đặc biệt của van đạp chân là giúp người dùng rảnh tay khi thao tác, rất tiện lợi trong môi trường làm việc cần phối hợp nhiều công đoạn. Đây là một trong những loại van điều khiển đơn giản nhưng hiệu quả, được sử dụng rộng rãi trong công nghiệp và dân dụng.
2. Cấu tạo cơ bản của van đạp chân
Một van đạp chân tiêu chuẩn thường gồm các bộ phận chính:
- Bàn đạp: Là phần tiếp xúc trực tiếp với chân, thường được làm bằng hợp kim nhôm hoặc thép phủ sơn tĩnh điện, có bề mặt chống trượt để đảm bảo an toàn.
- Thân van: Chứa các khoang dẫn khí và các cổng kết nối như cổng vào (IN), cổng ra (OUT), và cổng xả (EXH).
- Lò xo hồi vị: Giúp bàn đạp trở về trạng thái ban đầu khi người dùng nhả chân ra.
- Cơ cấu truyền động: Biến lực đạp cơ học thành chuyển động mở hoặc đóng các cổng van.
- Đế gắn cố định: Dùng để cố định van trên sàn hoặc bàn thao tác, giúp ổn định trong quá trình vận hành.
Cấu tạo đơn giản nhưng chắc chắn này giúp van đạp chân hoạt động ổn định, ít hỏng hóc và có tuổi thọ lâu dài trong môi trường công nghiệp.
3. Nguyên lý hoạt động của van đạp chân
Nguyên lý hoạt động của van đạp chân khá đơn giản. Khi người dùng đạp bàn đạp, lực cơ học được truyền xuống lò xo và pittông bên trong thân van. Cơ cấu này sẽ mở cổng dẫn khí, cho phép khí nén từ cổng IN đi ra cổng OUT để cấp cho xi lanh hoặc thiết bị khác.
Khi người dùng nhả chân, lò xo hồi vị sẽ đẩy bàn đạp trở lại vị trí ban đầu, đồng thời đóng luồng khí hoặc mở cổng xả để khí thừa thoát ra ngoài.
Van đạp chân thường có hai dạng hoạt động phổ biến:
- Loại tự hồi: Khi nhả chân ra, van tự trở lại vị trí ban đầu.
- Loại có khóa: Van vẫn giữ trạng thái mở cho đến khi người dùng đạp lần thứ hai để ngắt.
4. Ưu điểm của van đạp chân trong hệ thống khí nén
Van đạp chân mang lại nhiều lợi ích trong quá trình sản xuất và vận hành thiết bị:
- Giải phóng đôi tay: Người vận hành có thể thao tác hai tay linh hoạt hơn, trong khi chân điều khiển luồng khí.
- Tăng năng suất làm việc: Thao tác nhanh, chính xác, giảm thời gian chờ giữa các công đoạn.
- Hoạt động an toàn: Không phụ thuộc vào nguồn điện, tránh rủi ro về chập điện hoặc cháy nổ.
- Chi phí đầu tư thấp: Giá thành rẻ hơn nhiều so với các loại van điện từ hoặc van cảm biến.
- Bảo trì dễ dàng: Cấu tạo cơ học đơn giản, ít hỏng hóc, dễ thay thế phụ tùng.
Nhờ những ưu điểm này, van đạp chân là lựa chọn tối ưu trong nhiều hệ thống khí nén, đặc biệt tại các xưởng cơ khí và dây chuyền lắp ráp.

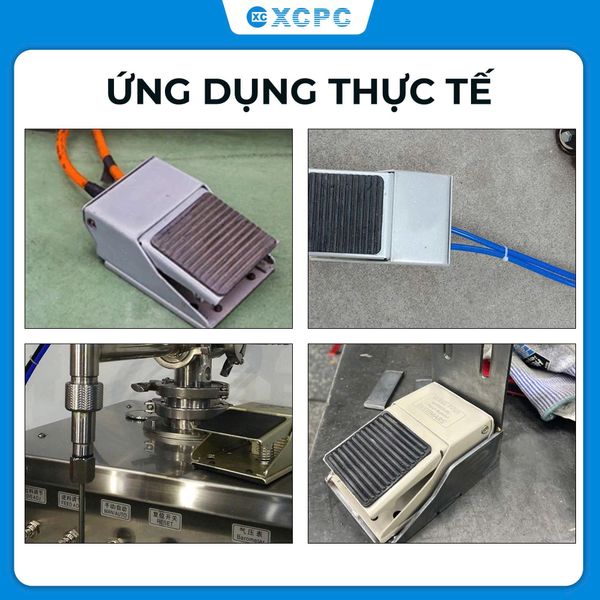

5. Ứng dụng thực tế của van đạp chân
Van đạp chân được ứng dụng rộng rãi trong cả công nghiệp và dân dụng.
5.1. Trong ngành cơ khí – chế tạo máy
- Điều khiển xi lanh khí nén, máy ép, máy dập, máy uốn ống.
- Vận hành các máy khoan, máy mài, máy đánh bóng, máy cắt sắt.
5.2. Trong ngành đóng gói – bao bì
- Dùng để điều khiển máy ép miệng bao, máy hàn túi, máy đóng gói thủ công.
- Giúp người vận hành rảnh tay để định hình và giữ vật liệu.
5.3. Trong ngành nội thất – sản xuất gỗ
- Điều khiển máy bắn đinh, máy ép gỗ, kẹp gỗ hoặc máy dán veneer.
5.4. Trong xưởng sửa chữa và dân dụng
- Dùng để điều khiển thiết bị khí nén nhỏ, máy bơm hơi, hoặc các máy cơ khí di động.
- Thuận tiện cho thợ cơ khí, thợ hàn, hoặc công việc bảo trì thiết bị kim loại.
6. Phân loại van đạp chân
Trên thị trường, van đạp chân được chia thành nhiều loại khác nhau tùy theo cấu tạo và công năng sử dụng.
6.1. Van đạp chân 2/2 (hai cửa – hai vị trí)
Dùng để đóng/mở dòng khí đơn giản. Loại này có cấu tạo gọn nhẹ, thường được sử dụng trong hệ thống yêu cầu cấp hoặc ngắt khí nhanh.
6.2. Van đạp chân 3/2 (ba cửa – hai vị trí)
Có thêm cổng xả khí, giúp điều khiển dòng khí linh hoạt hơn. Phù hợp với các ứng dụng điều khiển xi lanh đơn hoặc thiết bị chấp hành nhỏ.
6.3. Van đạp chân 5/2 (năm cửa – hai vị trí)
Dòng van cao cấp hơn, dùng để điều khiển xi lanh tác động kép. Được ứng dụng trong các hệ thống cần thay đổi hướng khí liên tục như máy ép hoặc máy đóng gói tự động.
6.4. Van đạp chân có khóa giữ
Cho phép giữ nguyên trạng thái ON sau khi đạp, giúp máy hoạt động liên tục mà không cần giữ chân.
6.5. Van đạp chân có nắp bảo vệ
Trang bị thêm nắp che an toàn để tránh thao tác nhầm hoặc va chạm vô tình.
7. Các dòng van đạp chân XCPC bán chạy
XCPC là thương hiệu hàng đầu trong lĩnh vực sản xuất thiết bị khí nén, nổi tiếng với chất lượng ổn định, độ bền cao và thiết kế chính xác.
Dưới đây là những dòng van đạp chân XCPC được ưa chuộng nhất trên thị trường hiện nay.

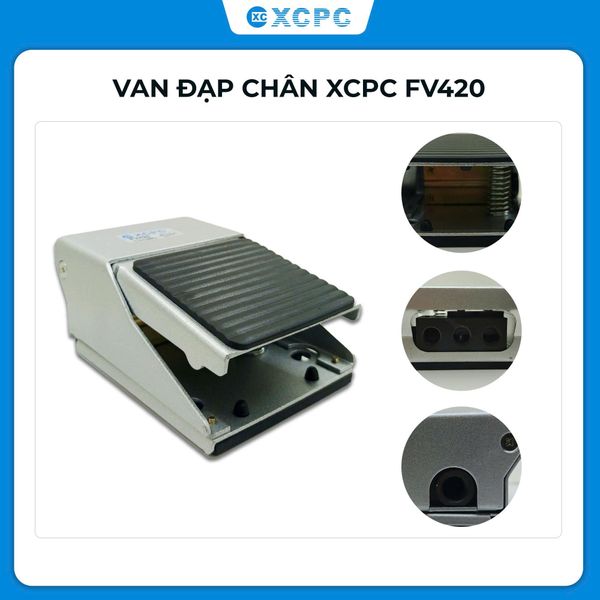

1. Van đạp chân XCPC FV420
Mô tả:
Van đạp chân XCPC FV420 là dòng van điều khiển khí nén dạng cơ, thiết kế chắc chắn, thân nhôm đúc nguyên khối, bàn đạp chống trượt. Van hoạt động theo nguyên lý 5/2 (5 cửa – 2 vị trí), chuyên dùng điều khiển xi lanh tác động kép trong các hệ thống khí nén công nghiệp.
Ưu điểm nổi bật:
- Thiết kế công nghiệp cao cấp: Thân van được làm từ hợp kim nhôm, chịu lực tốt, chống ăn mòn, phù hợp môi trường sản xuất liên tục.
- Phản hồi nhanh – thao tác nhẹ: Bàn đạp nhạy, độ nảy tốt, giúp người vận hành điều khiển chính xác và êm ái.
- Lưu lượng khí lớn: Dẫn khí ổn định, phù hợp với máy ép, máy dập, máy đóng gói, máy nén.
- Có nắp bảo vệ an toàn: Giúp tránh thao tác nhầm hoặc vô tình đạp trúng khi không cần thiết.
- Độ bền cao: Hoạt động bền bỉ dưới áp suất 0–0.8 MPa, tuổi thọ cao hơn so với các loại van cơ thông thường.
- Lắp đặt dễ dàng: Thiết kế tiêu chuẩn, có thể lắp cố định dưới sàn hoặc trên bàn thao tác.
Ứng dụng:
- Hệ thống điều khiển xi lanh đôi, máy dập khuôn, máy đóng gói, máy hàn ép, dây chuyền lắp ráp tự động.

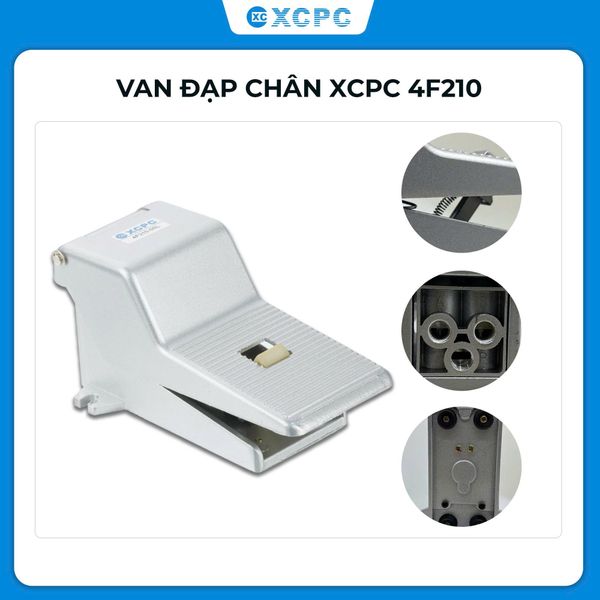

2. Van đạp chân XCPC 4F210
Mô tả:
Van đạp chân XCPC 4F210 thuộc dòng van 5/2 tiêu chuẩn, điều khiển bằng cơ học (chân), nhỏ gọn, dễ sử dụng. Đây là loại van phổ biến nhất trong các ứng dụng khí nén cơ bản, đặc biệt trong máy móc thủ công và dây chuyền sản xuất vừa và nhỏ.
Ưu điểm nổi bật:
- Thiết kế nhỏ gọn – tiện dụng: Kích thước vừa phải, phù hợp với không gian thao tác hẹp hoặc bàn máy.
- Chất liệu cao cấp: Thân nhôm anod chống oxy hóa, bền với môi trường có bụi và hơi dầu.
- Bàn đạp chống trượt: Đảm bảo an toàn khi thao tác, kể cả trong môi trường có dầu hoặc nước.
- Phản hồi nhanh – ổn định: Cơ cấu truyền động chính xác, giúp quá trình điều khiển khí nén diễn ra mượt mà, không bị rò khí.
- Bảo trì đơn giản: Cấu tạo cơ học dễ tháo lắp, ít hư hỏng, dễ thay thế phụ tùng.
- Giá thành hợp lý: Hiệu suất cao so với chi phí đầu tư, rất được ưa chuộng trong các nhà máy, xưởng sản xuất.
Ứng dụng:
- Dùng trong máy dập khí, máy ép, hệ thống nâng hạ khí nén, máy khoan, máy đóng gói, thiết bị thao tác cơ khí thủ công.
8 . Lưu ý khi chọn và sử dụng van đạp chân
- Xác định đúng loại van (3/2, 5/2, có khóa hoặc không khóa) theo nhu cầu vận hành.
- Kiểm tra áp suất làm việc của hệ thống trước khi lắp đặt.
- Nên lắp bộ lọc khí nén trước van để đảm bảo khí sạch, khô, tránh bụi và dầu gây hư hỏng.
- Đặt van ở vị trí thuận tiện, không bị vật cản, để thao tác chân dễ dàng.
- Bảo trì định kỳ: vệ sinh thân van, kiểm tra lò xo và bôi trơn cơ cấu chuyển động.
Van đạp chân là thiết bị điều khiển khí nén đơn giản nhưng cực kỳ hữu dụng, giúp tối ưu thao tác trong sản xuất và sửa chữa. Với khả năng vận hành bằng chân, van giúp người dùng rảnh tay, tăng hiệu quả và đảm bảo an toàn.
