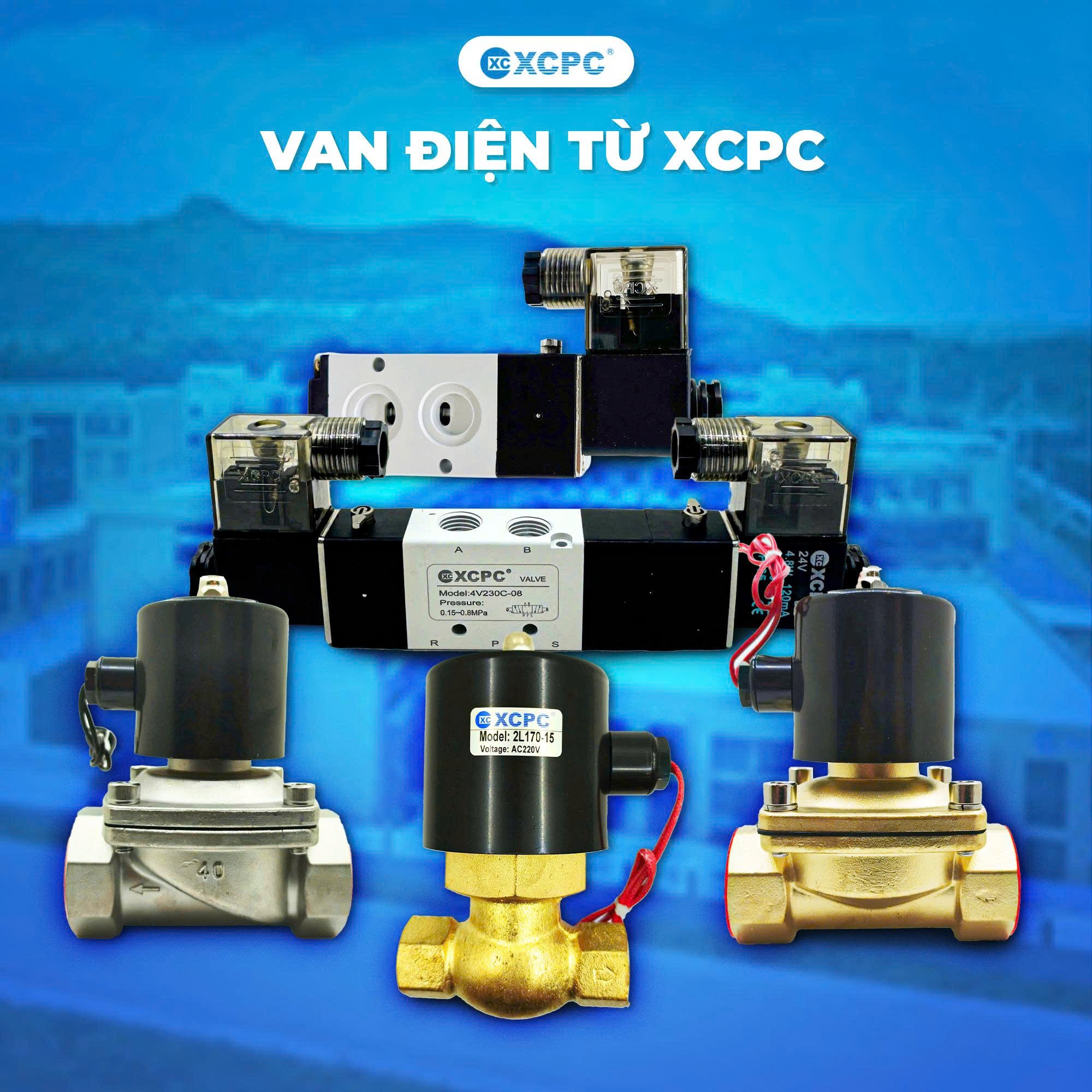

Van điện từ là một trong những thiết bị điều khiển tự động quan trọng bậc nhất trong hệ thống khí nén, thủy lực và cấp thoát nước công nghiệp. Với khả năng đóng – mở dòng chảy chỉ bằng tín hiệu điện, van điện từ giúp tối ưu hóa quy trình vận hành, tăng hiệu suất làm việc và giảm thiểu rủi ro vận hành thủ công.
1. Định nghĩa van điện từ là gì?
Van điện từ là gì? Van điện từ có tên Tiếng Anh là solenoid valve. Đúng như tên gọi của nó, van sử dụng từ trường để đóng mở, kiểm soát lưu chất trong hệ thống đường ống. Van sử dụng nguồn điện 24v, 220v xoay chiều hoặc một chiều.
Van điện từ có cơ chế đóng mở nhanh, hoạt động ổn định, tốn ít năng lượng và có thiết kế nhỏ gọn. Trong các hệ thống công nghiệp, chúng đóng vai trò mở, trộn phân chia dòng lưu chất trong đường ống. Van được ứng dụng trong rất nhiều lĩnh vực, từ môi trường chất lỏng như nước, dầu, hóa chất đến các môi trường dạng khí, hơi.
Van có thiết kế phổ biến nhất là dạng hai cổng: một vào và một ra. Ngoài ra chúng cũng có thiết kế dạng ba cổng: một vào và hai cổng ra. Dạng ba cổng thường sử dụng trong các hệ thống phân chia dòng lưu chất. Các hệ thống hiện đại có thể sử dụng rất nhiều van điện từ để ghép lại với nhau, nhằm tối ưu hóa hoạt động của hệ thống.

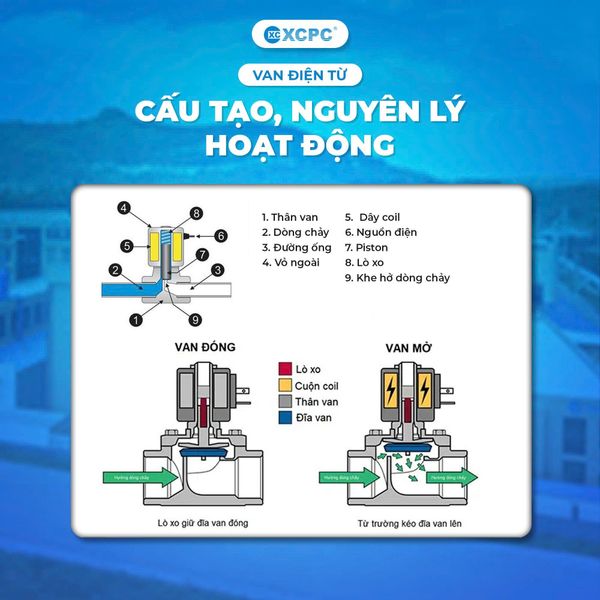

2. Cấu tạo của van điện từ
Valve Body (Thân van): Thường được chế tạo từ vật liệu đồng, gang sử dụng cho các hệ thống nước, hơi, khí nén hoặc có thể là nhựa, inox khi sử dụng trong các môi trường như hơi nóng có nhiệt độ cao, hóa chất có độ ăn mòn.
Seal (Đệm van, màng van): Được làm từ các loại vật liệu như cao su EPDM, Teflon(PTFE), Buna, Viton. Với nhiệm vụ làm kín, ngăn không cho nước rò rỉ qua.
Plunger(Piston): Là bộ phận trực tiếp giúp van đóng hoặc mở, được làm từ vật liệu inox.
Spring (lò xo van): Lò xo được chế tạo từ inox, có độ đàn hồi tốt, giúp đẩy trục van lên xuống để đóng mở van. Lò xo của van điện từ thường được thiết kế khoảng 8-10 bar.
Coid (Cuộn điện của van): Là bộ phận chính giúp tạo ra từ trường cho van. Coid điện của van được quấn từ dây đồng sử dụng nguồn điện thông dụng như 24v, 110v hoặc 220.
3. Nguyên lý hoạt động của van điện từ
Van sử dụng hiện tượng cảm ứng điện từ để hoạt động. Khi dòng điện đi qua cuộn dây thì nó sẽ sinh ra một dòng từ trường. Dòng từ trường này sẽ hút pit tông lên trên. Pit tông rời khỏi vị trí ban đầu sẽ giúp cho dòng lưu chất đi qua hoặc chặn hoàn toàn dòng lưu chất.
Do sử dụng hiện tượng cảm ứng điện từ nên van đóng mở rất nhanh, gần như tức thì. Vì vậy chúng được sử dụng nhiều trong các hệ thống cấp lưu lượng chính xác. Việc đóng ngắt tức thời giúp kiểm soát lưu lượng gần như một cách tuyệt đối. Dùng thêm các cảm biến để điều khiển van một cách tối ưu
Ngoài sử dụng hiện tượng cảm ứng điện từ, van còn sử dụng hiện tượng chênh lệch áp suất. Đây là nguyên lý sử dụng trong các dòng van điện từ gián tiếp và bán trực tiếp. Chúng tôi sẽ nói rõ hơn vào bài viết sau.
4. Phân loại van điện từ (Phân loại theo dạng đóng mở)
4.1 Van điện từ thường đóng
Là dòng van phổ biến nhất hiện nay, thiết kế van cho phép khi chưa cấp điện, van chặn hoàn toàn dòng lưu chất đi qua. Khi cần mở van, chúng ta cấp nguồn điện, cuộn coil sẽ hút pit tông lên để dòng lưu chất đi qua. Do van luôn ở trạng thái đóng khi chưa sử dụng nên gọi là van điện từ thường đóng.
Van điện từ thường đóng là loại van rất thông dụng trên thị trường, và đại đa số người ta thường sử dụng van này. Van có kí hiệu đi kèm là NC hay normal close tức thường đóng.
4.2 Van điện từ thường mở
Là dòng van luôn mở khi không hoạt động. Khi ta cấp điện cho van hoạt động, cuộn coil sẽ làm pit tông dịch chuyển về vị trí chặn lưu chất. Van có kí hiệu đi kèm là NO hay normal open tức thường mở.
5. Ưu điểm và nhược điểm của van điện từ là gì?
- Van điện từ đóng/ mở tự động, giảm nhân công, giá thành rẻ
- Thiết kế nhỏ gọn, bền vững, hiện đại
- Vật liệu đa dạng: Đồng, inox, nhựa do đó phù hợp với nhiều môi trường khác nhau
- Van điện từ được sử dụng ở bất cứ nơi nào dòng chảy chất lỏng phải được kiểm soát tự động.
- Chúng đang được sử dụng ở mức độ ngày càng tăng trong các loại thực vật và thiết bị đa dạng nhất.
- Sự đa dạng của thiết kế khác nhau có sẵn cho phép van được lựa chọn để phù hợp với ứng dụng cụ thể.
6. Công dụng của van điện từ
Van điện từ được sử dụng rộng rãi trong hầu hết các hệ thống điều khiển tự động nhờ những công dụng sau:
6.1 Điều khiển đóng – mở dòng lưu chất tự động.
Giúp tiết kiệm thời gian và nhân công, giảm thao tác thủ công.
6.2 Điều hướng khí nén trong hệ thống điều khiển.
Kết hợp với xi lanh, bộ lọc và co nối để điều khiển máy móc hoạt động chính xác.
6.3 Tự động hóa quá trình sản xuất.
Giúp tăng năng suất, giảm sai sót, nâng cao độ ổn định của dây chuyền.
6.4 Điều tiết lưu lượng và áp suất.
Một số van có thể điều chỉnh mức mở để kiểm soát lượng khí hoặc nước đi qua.
6.5 Ứng dụng trong các lĩnh vực:
- Ngành cơ khí – chế tạo máy
- Dây chuyền đóng gói, in ấn, thực phẩm
- Hệ thống tưới cây, phun sương, làm mát
- Hệ thống điều khiển thủy lực
- Thiết bị y tế, phòng thí nghiệm
7. Ứng dụng của van điện từ trong thực tế
7.1. Hệ thống khí nén công nghiệp
Dùng để điều khiển xi lanh khí, van gạt tay, van một chiều trong các dây chuyền sản xuất, máy ép, máy đóng gói, máy cắt, máy hàn tự động.
7.2. Ngành xử lý nước và tưới tiêu
Van điện từ nước tự động đóng mở theo cảm biến, bộ hẹn giờ hoặc điều khiển tay – giúp tiết kiệm nước và năng lượng.
7.3. Hệ thống hơi nóng và sấy công nghiệp
Dùng van điện từ chịu nhiệt cao để điều khiển hơi trong lò sấy, lò hấp, máy tiệt trùng.
7.4. Ứng dụng trong ngành thực phẩm – dược phẩm
Dùng van inox chống ăn mòn, đảm bảo khí sạch, không nhiễm bẩn sản phẩm.
7.5. Dân dụng và nông nghiệp
Van điện từ 12V hoặc 24V được ứng dụng trong hệ thống phun sương, tưới cây, làm mát nhà xưởng, bể cá cảnh hoặc thiết bị gia dụng.
Khi hoạt động cần phải liên tục cấp điện cho van. Điều này sẽ khiến cuộn coil nóng lên rất nhanh. Đối với các dòng van điện từ giá rẻ, chất lượng không cao thì việc này sẽ khiến van hư rất nhanh. Vì vậy, đối với các hệ thống không cần đóng mở quá nhanh, các bạn có thể tham khảo dòng van điều khiển điện hoặc van điều khiển khí nén.
8. Van điện từ XCPC – Giải pháp tối ưu cho hệ thống khí nén
XCPC là thương hiệu thiết bị khí nén nổi tiếng với chất lượng ổn định, giá thành hợp lý, được phân phối chính thức tại Việt Nam.

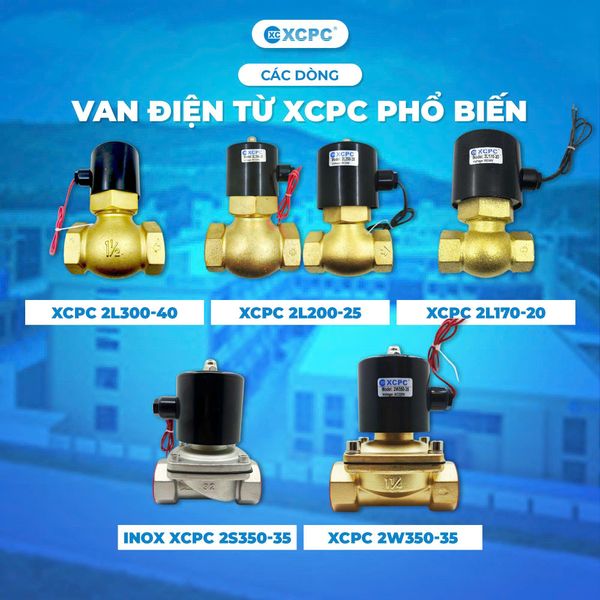

Các dòng van điện từ XCPC phổ biến:
- Van điện từ XCPC 2L300-40
- Van điện từ XCPC 2L200-25
- Van điện từ XCPC 2L170-20
- Van điện từ inox XCPC 2S350-35
- Van điện từ XCPC 2W350-35
Van điện từ là thiết bị điều khiển lưu chất quan trọng, giúp hệ thống vận hành tự động, an toàn và hiệu quả. Với khả năng đóng mở nhanh, độ chính xác cao và giá thành hợp lý, van điện từ đã trở thành giải pháp không thể thiếu trong các nhà máy, dây chuyền sản xuất và hệ thống khí nén hiện đại.
