Van điện từ chất lỏng là gì? Cấu tạo, nguyên lý

Bài viết này XCPC VIỆT NAM sẽ cung cấp cho bạn cái nhìn toàn diện từ định nghĩa, cấu tạo, cơ chế vận hành cho đến các ứng dụng thực tế của dòng van điện từ chất lỏng này nhé.

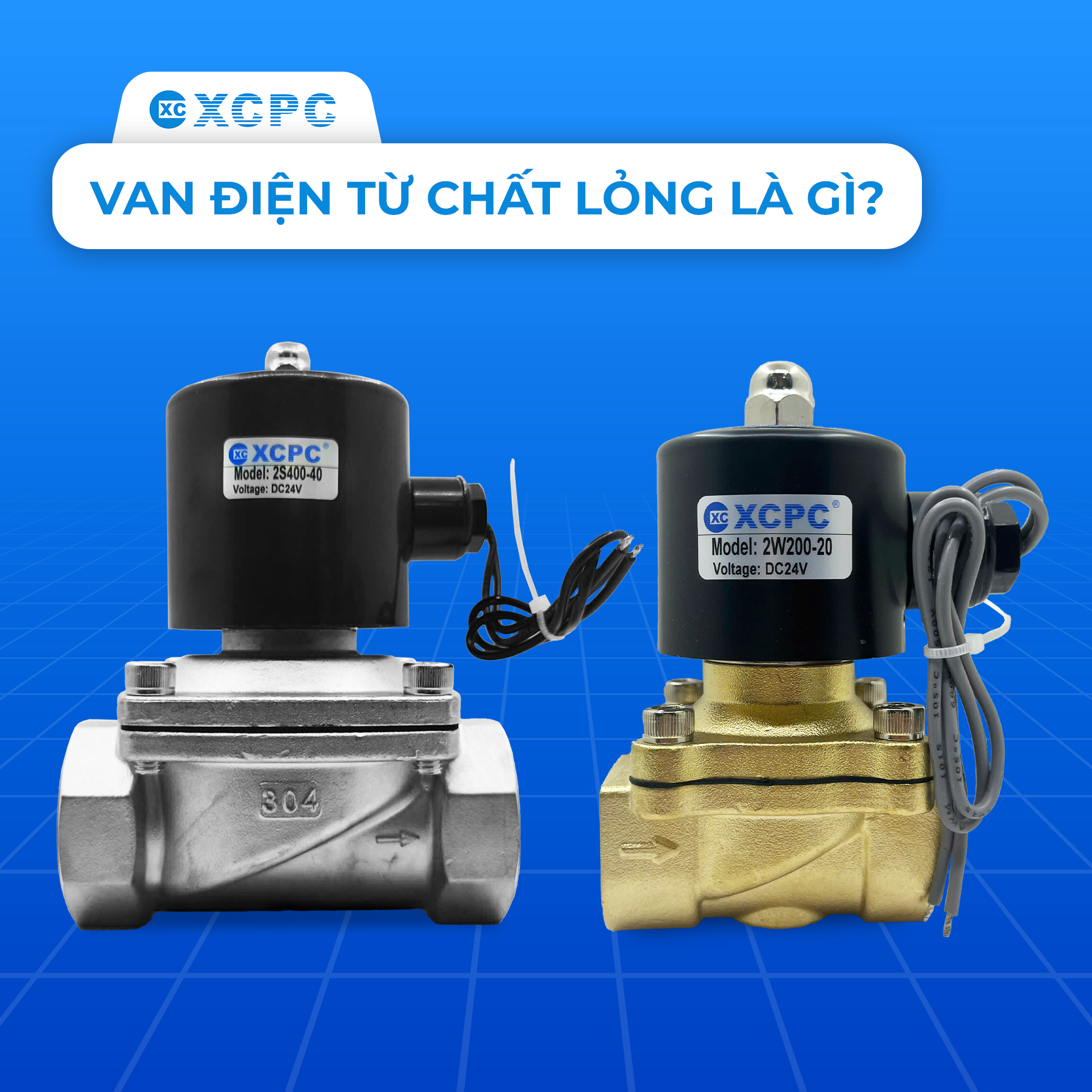

1. Van điện từ chất lỏng là gì?

Van điện từ chất lỏng (hay: Van điện từ nước) là thiết bị cơ điện dùng để kiểm soát, đóng mở hoặc điều tiết dòng chất lỏng (nước, dầu, hóa chất nhẹ, hoặc dung dịch chất lỏng có độ nhớt thấp) chạy trong đường ống thông qua lực hút từ trường.

Đúng như tên gọi, dòng van này sử dụng cuộn điện từ (Coil điện) để sinh ra lực từ trường, tác động trực tiếp hoặc gián tiếp lên trục van để thay đổi trạng thái đóng/mở. Thời gian phản hồi của van điện từ chất lỏng XCPC cực kỳ nhanh, gần như tức thì ngay khi nhận được tín hiệu điện kích hoạt.

Van thường có hai dạng thiết kế phổ biến:

• Dạng 2 cổng (2-way): Gồm 1 cổng vào và 1 cổng ra, chuyên dùng để ngắt hoặc mở dòng chảy.
• Dạng 3 cổng (3-way): Gồm 1 cổng vào và 2 cổng ra, chuyên dùng cho các tác vụ phân chia hoặc trộn lẫn dòng lưu chất.

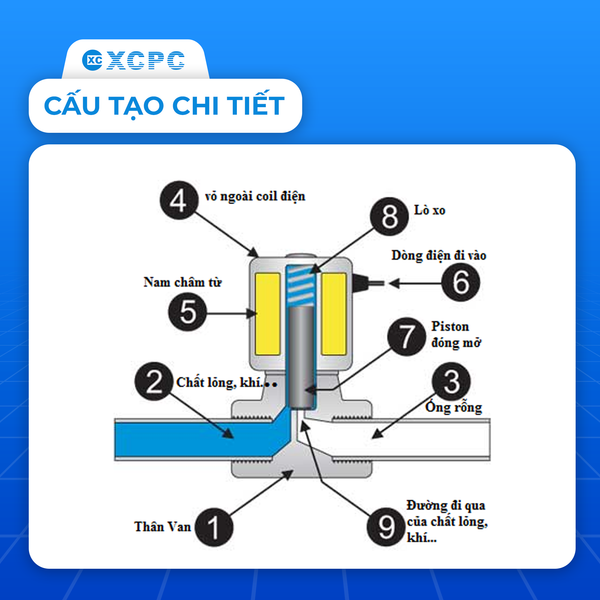

2. Cấu tạo chi tiết của van điện từ chất lỏng XCPC

Một bộ van điện từ chất lỏng tiêu chuẩn của XCPC được lắp ráp đồng bộ, chia thành hai phần chính: Cụm điện tử điều khiển (Coil điện) và Thân van cơ khí chịu áp.

2.1. Thân van

Thân van là phần trực tiếp chịu áp lực và tiếp xúc với chất lỏng. XCPC nghiên cứu và sản xuất thân van từ các vật liệu cao cấp tùy thuộc vào môi trường lưu chất thực tế:

• Đồng thau: Thường gặp ở dải sản phẩm xử lý nước sạch, hơi nóng, hoặc dầu nhẹ. Chất liệu này có độ bền cơ học cao và chống chịu va đập tốt.
• Inox304/ Đồng thay: Được sử dụng cho dòng van cao cấp ứng dụng trong môi trường hóa chất nhẹ, thực phẩm, y tế hoặc chất lỏng có tính ăn mòn cao.

2.2. Cuộn coil điện từ

Đây là bộ phận nhận tín hiệu điều khiển. Cuộn dây đồng nguyên chất được quấn lõi bên trong lớp vỏ bọc cách điện cao cấp. Đặc biệt, dòng Coil đúc thế hệ mới của XCPC có khả năng chống thấm nước, chống ẩm và sinh nhiệt thấp khi ngâm điện.

2.3. Trục van / Piston

Nằm trong ống dẫn hướng, bộ phận này được làm hoàn toàn bằng thép không gỉ (Inox) có đặc tính nhiễm từ tốt. Nó sẽ di chuyển tịnh tiến lên xuống dưới tác động của lực từ trường để che kín hoặc giải phóng lỗ thoát chất lỏng.

2.4. Lò xo phản hồi

Chế tạo từ Inox có độ đàn hồi tiêu chuẩn công nghiệp. Khi ngắt dòng điện, lực đàn hồi của lò xo sẽ ngay lập tức đẩy trục van (Piston) trở lại vị trí ban đầu một cách tự động.

2.5. Màng van và đệm làm kín

Là lớp màng chịu trách nhiệm ngăn chặn hoàn toàn việc rò rỉ chất lỏng ra ngoài hoặc sang cổng bên kia. XCPC tuyển chọn các chất liệu gioăng cao cấp như cao su EPDM (chịu nhiệt nước nóng), Teflon/PTFE (chống hóa chất), hoặc Viton/FKM tùy theo nhu cầu kỹ thuật.

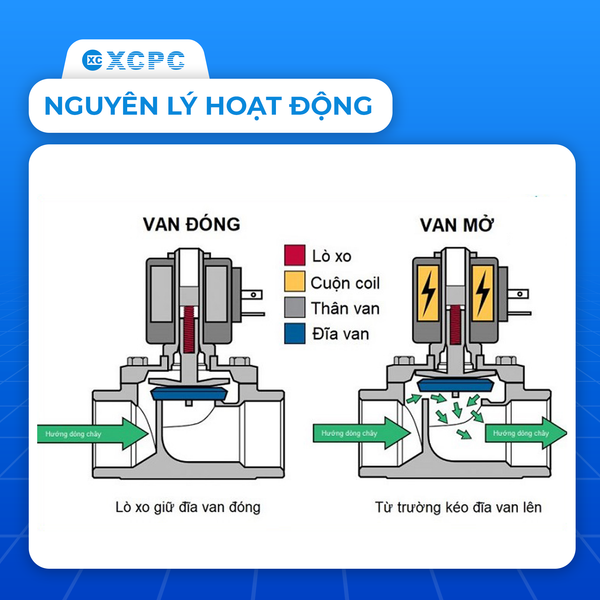

3. Nguyên lý hoạt động cơ bản

Dựa theo trạng thái hoạt động lúc chưa cấp điện, van điện từ chất lỏng được chia làm hai loại cơ bản:

• Van điện từ thường đóng: Ở trạng thái tự nhiên khi chưa có điện, lò xo nén chặt piston xuống, chặn kín cửa van. Chất lỏng hoàn toàn bị chặn lại. Khi cấp nguồn điện (24V hoặc 220V), cuộn coil sinh từ trường hút piston dịch chuyển đi lên, giải phóng cửa van cho chất lỏng chạy qua. Khi ngắt điện, van đóng lại lập tức.
• Van điện từ thường mở: Ngược lại với dòng NC, trạng thái tự nhiên của van là luôn mở để lưu chất lưu thông tự do. Van chỉ đóng lại khi ta cấp điện vào cuộn coil để ép piston đi xuống chặn dòng chảy.

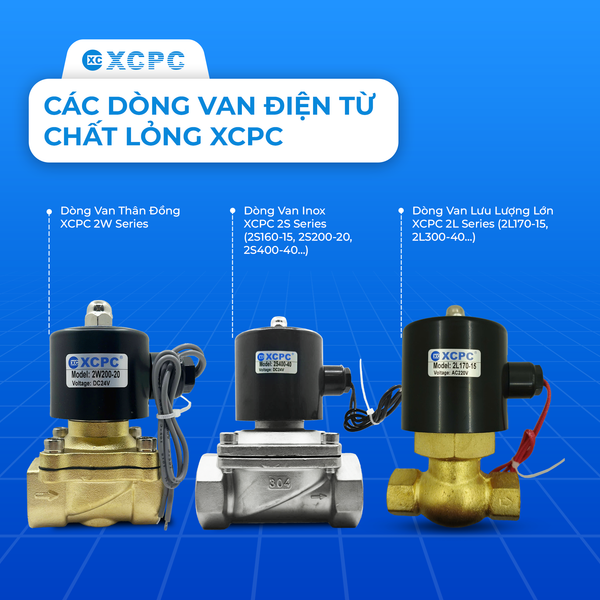

4. Các dòng van điện từ chất lỏng XCPC nổi bật trên thị trường

Nhằm đáp ứng từ các ứng dụng dân dụng nhỏ gọn đến các hệ thống thủy lực, cấp nước quy mô lớn, XCPC đã phát triển các dòng sản phẩm tối ưu:

Dòng Van Thân Đồng XCPC 2W Series (2W160-15, 2W500-50, 2W040-10...)

• Vật liệu: Thân đồng thau chắc chắn, chống mài mòn.
• Cơ chế: Thường là kiểu dẫn động trực tiếp hoặc trợ động màng, vận hành ổn định trong môi trường nước, khí nén và dầu nhẹ.
• Mã sản phẩm tiêu biểu: XCPC 2W160-15 (Coil đúc bền bỉ), XCPC 2W040-10 (Nhỏ gọn, đóng mở cực nhanh).

Dòng Van Inox XCPC 2S Series (2S160-15, 2S200-20, 2S400-40...)

• Vật liệu: Thân làm hoàn toàn từ Inox 304/316 siêu bền.
• Ứng dụng đặc thù: Phù hợp cho môi trường chất lỏng có nhiệt độ cao, hệ thống xử lý nước thải công nghiệp, hóa chất nhẹ, hoặc dây chuyền đóng gói chiết rót thực phẩm.
• Mã sản phẩm tiêu biểu: XCPC 2S400-40 (Kích thước lớn, chịu dòng lưu lượng cao).

Dòng Van Lưu Lượng Lớn XCPC 2L Series (2L170-15, 2L300-40...)

• Đặc điểm: Được thiết kế tối ưu hóa đường kính lưu lượng (Orifice lớn), giúp ghi nhận lưu lượng dòng chảy qua van lớn hơn hẳn các dòng thông thường mà không gây sụt áp đường ống.

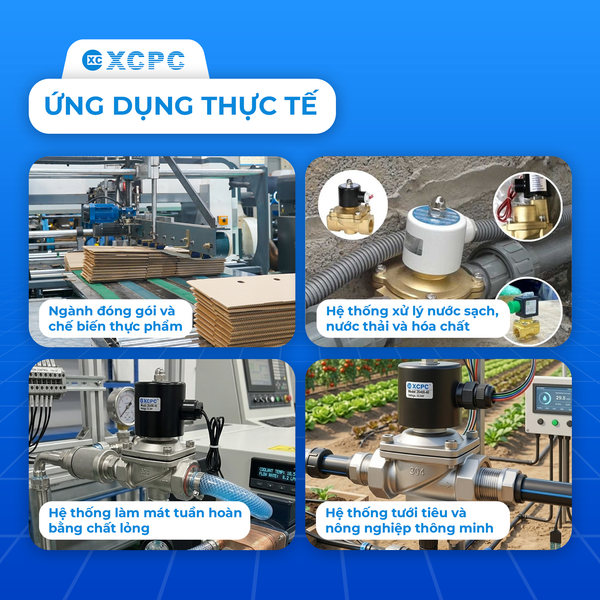

5. Ứng dụng thực tế của van điện từ chất lỏng

Sự đa dạng về chất liệu và dải điện áp giúp van điện từ chất lỏng XCPC có mặt trong hầu hết các lĩnh vực sản xuất và đời sống:

5.1. Ngành đóng gói và chế biến thực phẩm - đồ uống

Trong dây chuyền sản xuất nước tinh khiết, sữa, nước ngọt, van điện từ chất lỏng bằng Inox của XCPC được tích hợp để điều tiết lưu lượng đóng/mở chính xác cho các đầu máy chiết rót. Tốc độ phản hồi mili giây của van giúp định lượng lượng nước chính xác vào chai, ngăn hiện tượng tràn hoặc thiếu hụt.

5.2. Hệ thống xử lý nước sạch, nước thải và hóa chất

Van điện từ điều khiển các chu trình xả cặn, sục rửa màng lọc công nghiệp tự động, phân phối lưu lượng chất lỏng giữa các bể chứa trong nhà máy xử lý nước sinh hoạt.

5.3. Hệ thống làm mát tuần hoàn bằng chất lỏng

Tại các xưởng cơ khí, máy đùn nhựa hoặc hệ thống máy nén khí lớn, van điện từ chất lỏng chịu trách nhiệm mở dòng nước làm mát chạy tuần hoàn quanh thân máy để hạ nhiệt khi cảm biến nhiệt độ báo quá tải.

5.4. Hệ thống tưới tiêu và nông nghiệp thông minh

Kết hợp cùng các bo mạch hẹn giờ (Timer), van tự động mở nước tưới tiêu cho các khu nông nghiệp công nghệ cao, nhà kính theo đúng khung giờ sinh trưởng của cây trồng, tiết kiệm tối đa nguồn nhân lực vận hành.

6. Những lưu ý kỹ thuật quan trọng khi chọn và lắp đặt van

Để van điện từ chất lỏng đạt tuổi thọ tối đa (tránh tình trạng cháy cuộn coil hoặc rách màng van), kỹ sư vận hành cần tuân thủ các nguyên tắc sau:

1. Độ nhớt của chất lỏng: Van điện từ tiêu chuẩn hoạt động tốt nhất với chất lỏng có độ nhớt thấp (thường < 20 cSt). Nếu chất lỏng quá đặc (như dầu đặc, keo), van sẽ không thể đóng mở được.
2. Lựa chọn dải áp suất (bar): Van tác động gián tiếp yêu cầu áp suất đường ống tối thiểu phải đạt mức quy định (thường từ 0.5 bar) mới mở được màng. Nếu lắp cho bể nước tự chảy áp suất bằng 0, bạn phải chọn dòng van tác động trực tiếp.
3. Thời gian cấp điện: Cuộn coil của van thường đóng (NC) không nên ngâm điện liên tục quá 2 - 3 tiếng vì sẽ gây nóng. Nếu ứng dụng đòi hỏi mở van liên tục cả ngày, hãy chuyển sang dùng dòng van thường mở (NO).

Van điện từ chất lỏng là thiết bị không thể thiếu để xây dựng một hệ thống điều khiển lưu chất tự động hóa hoàn chỉnh. Việc thấu hiểu cấu tạo, môi trường làm việc giúp doanh nghiệp lựa chọn đúng thiết bị, giảm thiểu thời gian dừng máy và tối ưu hóa chi phí đầu tư.

Hiện nay, toàn bộ dòng sản phẩm van điện từ chất lỏng, cùng hệ thống phụ kiện thay thế (Coil điện, màng van, timer) đang được phân phối đầy đủ tại XCPC VIỆT NAM. Hãy truy cập ngay danh mục sản phẩm của chúng tôi hoặc liên hệ trực tiếp để được tư vấn kích cỡ ren, lưu lượng thích hợp nhất cho công trình của bạn!
