Bài viết này sẽ chia sẻ chi tiết về van điều áp, phân loại và cách lắp đặt. Bên cạnh đó, chúng tôi sẽ gợi ý những dòng van điều áp XCPC được ưa chuộng.

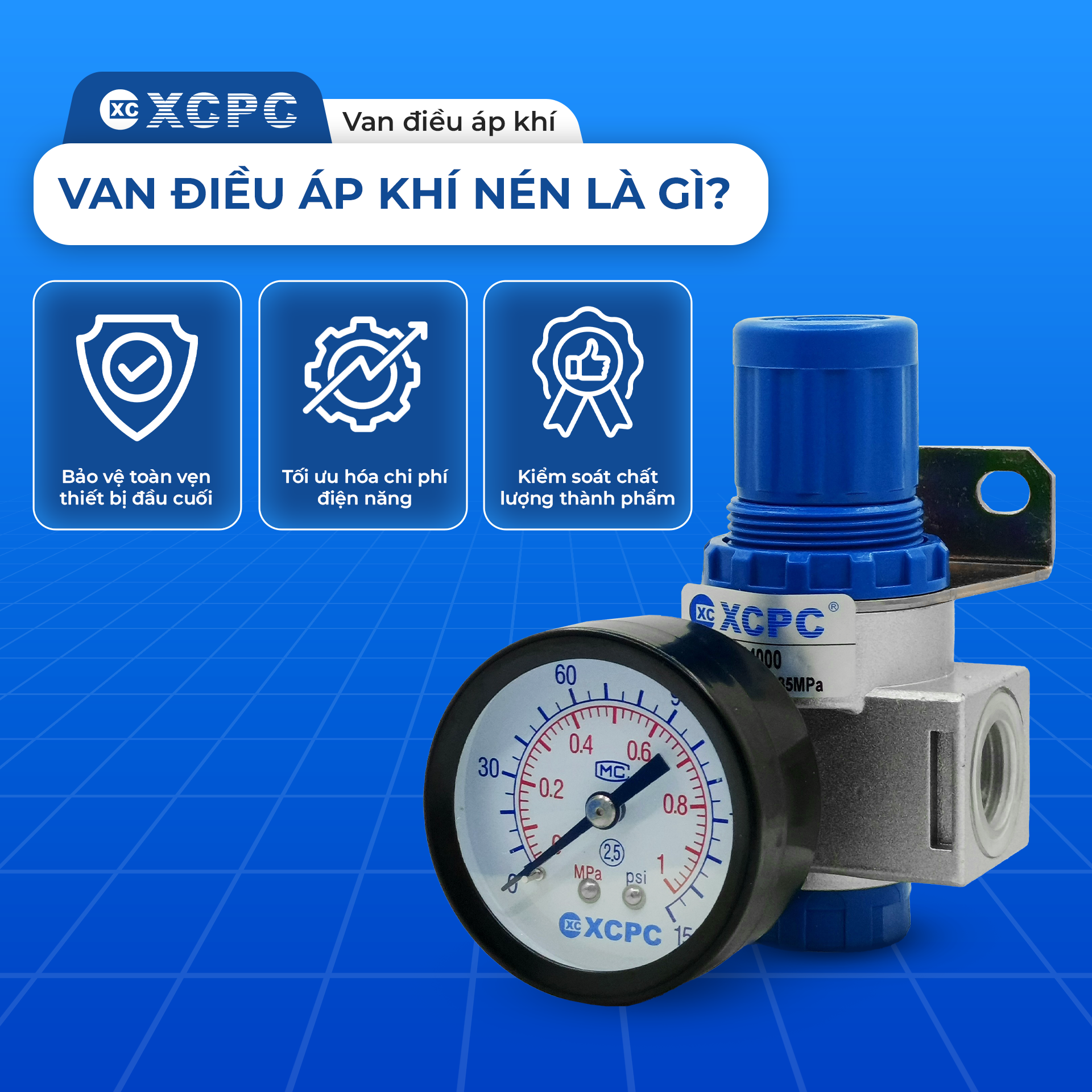

1. Van điều áp khí nén là gì?
Van điều áp khí nén là một thiết bị điều tiết áp suất khí nén và duy trì liên tục một mức áp suất ổn định. Về bản chất, thiết bị này hoạt động như một chốt chặn an toàn. Đảm bảo các thiết bị như xi lanh, van điện từ, súng phun… chỉ nhận được đúng mức áp suất định mức mà nhà sản xuất yêu cầu.
Tại sao hệ thống khí nén bắt buộc phải tích hợp van chỉnh áp?
Triển khai van điều áp tại các nhánh phân phối khí nén giải quyết trực tiếp ba bài toán lớn trong vận hành công nghiệp:
- Bảo vệ toàn vẹn thiết bị đầu cuối: Các công cụ khí nén đều được thiết kế với một dải áp suất hoạt động tối ưu nhất định. Van chỉnh áp triệt tiêu các xung áp lực đột ngột, ngăn ngừa hiện tượng vỡ vỏ, xé rách ron cao su hoặc kẹt đứt ti xi lanh do quá tải.
- Tối ưu hóa chi phí điện năng: Năng lượng cần thiết để nén khí tỷ lệ thuận với mức áp suất.
- Kiểm soát chất lượng thành phẩm: Trong các quy trình đòi hỏi độ chính xác cao như phun sơn tĩnh điện, in ấn công nghiệp hay gắp thả linh kiện điện tử, lực tác động của khí nén phải hoàn toàn đồng đều. Áp suất trồi sụt sẽ dẫn đến sản phẩm lỗi hàng loạt.

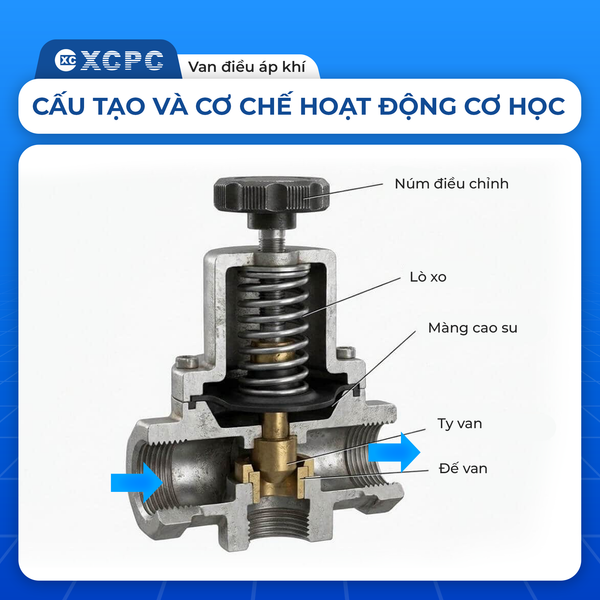

2. Bóc tách cấu tạo và cơ chế hoạt động cơ học
Một cụm van điều áp tiêu chuẩn bao gồm:
- Núm điều chỉnh: Chi tiết ngoại vi cho phép người dùng thay đổi lực nén vật lý lên lò xo.
- Lò xo điều chỉnh: Trái tim của cơ cấu cài đặt áp suất. Độ cứng của lò xo quyết định dải áp suất mà van có thể điều chỉnh.
- Cụm màng van hoặc Piston: Bộ phận màng đàn hồi phân tách buồng khí và buồng điều khiển. Nó trực tiếp cảm nhận áp lực khí và truyền động lực.
- Cụm đĩa van: Van đóng/mở di chuyển dọc theo trục để mở rộng hoặc thu hẹp diện tích khe hở, từ đó điều tiết lưu lượng dòng khí lướt qua.
- Đồng hồ đo áp suất: Linh kiện hiển thị áp suất tĩnh tại buồng đầu ra.
3. Nguyên lý cân bằng lực của van điều áp
Van điều áp duy trì áp suất dựa trên sự thiết lập trạng thái cân bằng động giữa hai lực đối lập:
- Thiết lập áp suất: Khi vặn núm chỉnh theo chiều nén, lò xo truyền lực đẩy màng van và cụm đĩa van đi xuống. Khe hở van mở ra, khí nén tràn từ cổng IN sang cổng OUT.
- Cơ chế phản hồi: Khí nén khi đi vào buồng OUT sẽ tạo ra một áp lực ngược đẩy màng van hướng lên trên, chống lại lực nén của lò xo.
- Trạng thái cân bằng: Khi lực đẩy lên của áp suất khí nén đúng bằng lực đẩy xuống của lò xo, màng van đứng yên. Khe hở đĩa van được giữ ở một tiết diện cố định, duy trì áp suất đầu ra ổn định.
- Cơ chế tự xả (Relieving): Nếu áp suất đầu ra tăng vọt vượt mức cài đặt (lực khí thắng lực lò xo), màng van bị đẩy cong lên hẳn. Lúc này, lỗ xả tràn (relief port) ở giữa màng van mở ra, xả lượng khí dư ra môi trường cho đến khi trạng thái cân bằng được khôi phục.
4. Quy chuẩn lắp đặt và hiệu chỉnh van điều áp an toàn
Để thiết bị phát huy tối đa công năng và không gây tắc nghẽn hệ thống, quá trình thao tác cần độ chính xác cao:
Bước 1: Xác định hướng dòng chảy
Quan sát biểu tượng mũi tên đúc chìm hoặc nổi trên thân van. Phải đảm bảo cổng kết nối IN hướng về phía nguồn cấp khí và cổng OUT hướng về phía tải. Lắp ngược van sẽ chặn hoàn toàn dòng chảy.
Bước 2: Hiệu chỉnh theo cơ chế Pull – Turn – Push
- Kéo núm vặn theo hướng dọc trục lên trên để mở khóa ngàm an toàn.
- Vặn núm theo chiều kim đồng hồ (+) để tăng áp suất, và ngược chiều (-) để giảm áp suất. Nguyên tắc kỹ thuật: Luôn điều chỉnh áp suất từ mức thấp (vặn xả hết) từ từ tiến lên mức áp suất mục tiêu để đạt độ chuẩn xác cơ học cao nhất.
- Sau khi kim đồng hồ chỉ đúng giá trị, ấn mạnh núm vặn xuống để khóa chết vị trí, chống sai lệch do rung động cơ học.
Bước 3: Đánh giá sự ổn định
Kích hoạt tải (cho xi lanh chạy). Nếu kim đồng hồ sụt giảm quá sâu và không hồi lại kịp, van điều áp hiện tại đang không đáp ứng đủ lưu lượng (L/min) của hệ thống.

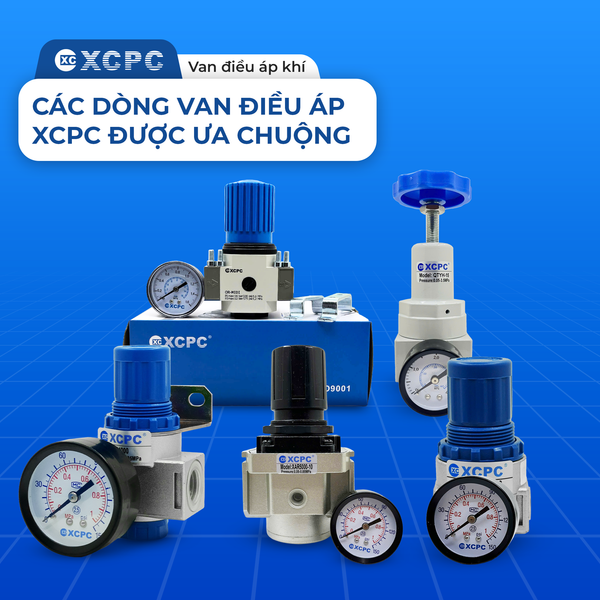

5. Các dòng van điều áp XCPC được ưa chuộng
Sau đây hãy cùng điểm qua các dòng van điều áp của thương hiệu XCPC được nhiều khách hàng chọn lựa:
Tên sản phẩm | Phạm vị điều chỉnh áp suất | Nhiệt độ tối đa |
0.05 - 0.85MPa | 0°C - 60°C | |
0.05 - 0.85MPa | 5°C - 60°C | |
0.05 - 0.85MPa | 5°C - 60°C | |
0.05 - 0.85MPa | 5°C - 60°C | |
0.05–3.5MPa | -25°C ~ 80°C |
Hy vọng bài viết này đã mang đến cho khách hàng nhiều thông tin bổ ích về van điều áp. Qúy khách hàng có nhu cầu sử dụng van điều áp khí nén XCPC thì hãy liên hệ ngay với XCPC VIỆT NAM ngay nhé!
