Bài viết này sẽ giúp bạn hiểu rõ van tiết lưu là gì, cấu tạo, nguyên lý hoạt động cũng như ứng dụng thực tiễn của thiết bị này trong công nghiệp.

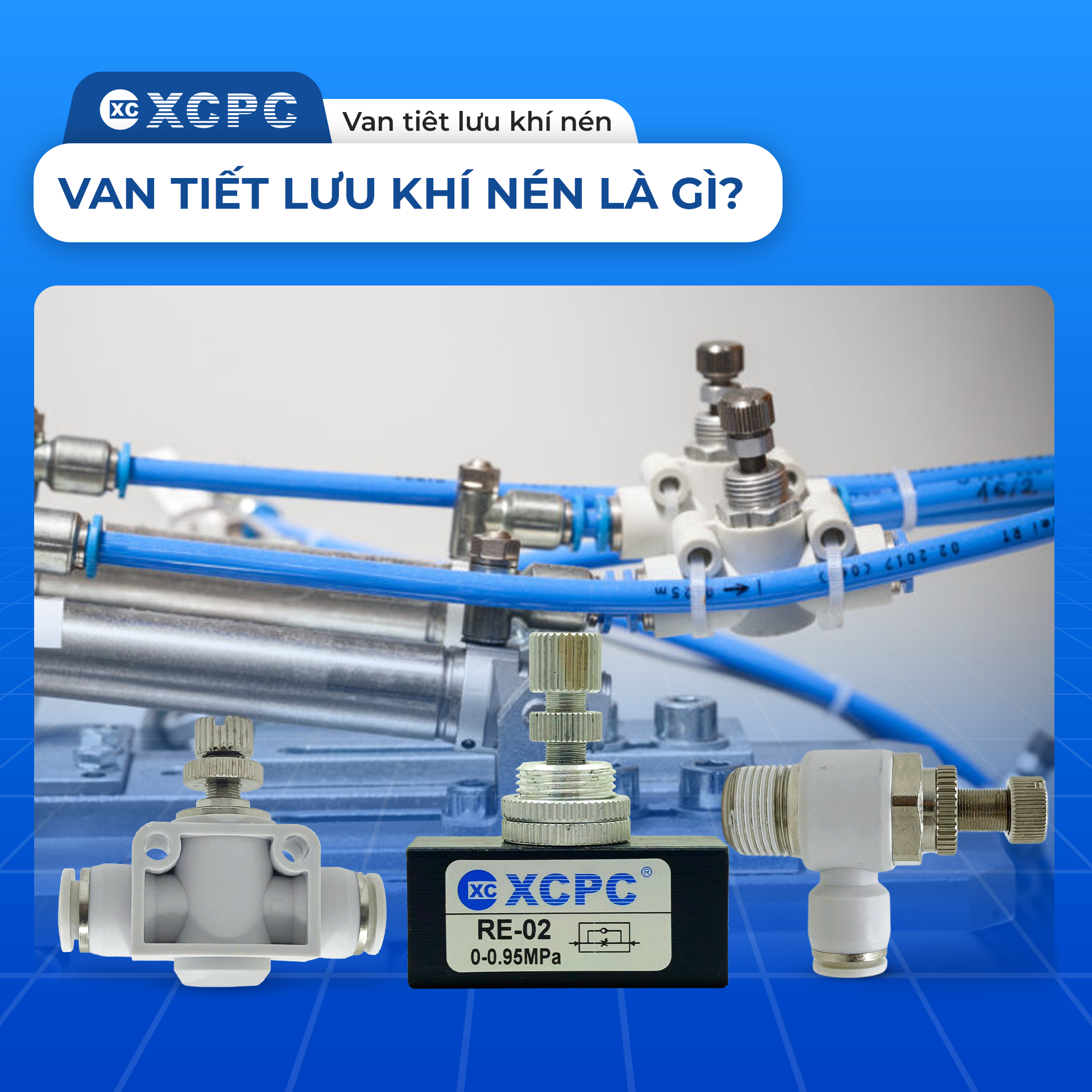

1. Van Tiết Lưu Khí Nén Là Gì?
Van tiết lưu khí nén còn được gọi van điều khiển tốc độ khí nén là một loại van dùng để thay đổi hay điều chỉnh tốc độ của dòng chảy (khí nén) hoặc thay đổi thời gian chạy của dòng chảy (khí nén). Van tiết lưu khí nén có thể dùng để giảm tốc độ dòng chảy của các lưu chất để khiến tốc độ bộ truyền động hoạt động chậm hơn.
Van tiết lưu có cấu tạo đơn giản, thiết kế nhỏ gọn được làm bằng chất liệu nhựa cao cấp và các hợp kim loại như inox, đồng. Van tiết lưu khí nén được sử dụng lắp đặt cho nhiều hệ thống máy khí nén giúp điều chỉnh tốc độ hoạt động của các hệ thống khí nén.

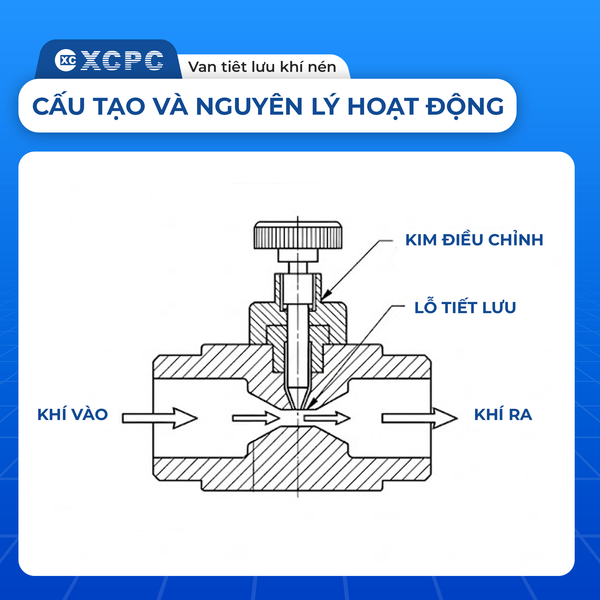

2. Cấu Tạo Của Van Tiết Lưu Khí Nén
Tùy thuộc vào ứng dụng trong hệ thống khí nén hay thủy lực, van tiết lưu sẽ có thiết kế phù hợp. Tuy nhiên, cấu tạo cơ bản của một van tiết lưu thông thường (đặc biệt là dòng van tiết lưu khí nén gắn ống) thường bao gồm các bộ phận chính sau:
- Thân van: Thường được làm bằng đồng thau mạ niken, hợp kim nhôm hoặc nhựa kỹ thuật cao cấp, đóng vai trò là khung chính chứa đường dẫn lưu chất.
- Đầu kết nối ống và ren: Gồm các đầu cắm ống nhanh (PU, PE) hoặc đầu ren (ren ngoài/ren trong) để dễ dàng lắp đặt vào hệ thống đường ống và thiết bị như van điện từ hoặc xi lanh.
- Núm vặn điều chỉnh: Núm xoay cơ học bên ngoài giúp người vận hành dễ dàng tăng hoặc giảm kích thước khe hở của lỗ tiết lưu theo ý muốn.
- Gioăng làm kín (O-ring): Ngăn chặn tình trạng rò rỉ khí nén hoặc áp suất ra bên ngoài.
3. Nguyên Lý Hoạt Động Của Van Tiết Lưu
Van hoạt động dựa trên cơ chế thu hẹp hoặc mở rộng tiết diện dòng chảy:
- Tiết lưu dòng khí: Khi khí nén đi qua khe hở nhỏ do núm vặn điều chỉnh định hình, lưu lượng bị kìm hãm, khiến xi lanh chuyển động chậm lại.
- Tích hợp van một chiều: Phần lớn các loại van tiết lưu khí nén hiện nay đều tích hợp van một chiều. Khi khí đi theo chiều tiết lưu, tốc độ bị kìm lại; khi đảo chiều, khí đi qua van một chiều một cách tự do giúp xi lanh quay về vị trí ban đầu nhanh chóng mà không bị cản trở.
Trong nhiều ứng dụng khí nén thực tế, van tiết lưu thường được tích hợp thêm van một chiều. Cơ chế này cho phép lưu chất đi qua van theo một chiều bị tiết lưu (làm chậm tốc độ) nhưng chiều ngược lại sẽ đi qua van một chiều một cách tự do không bị cản trở (giúp thiết bị quay về vị trí ban đầu nhanh chóng).

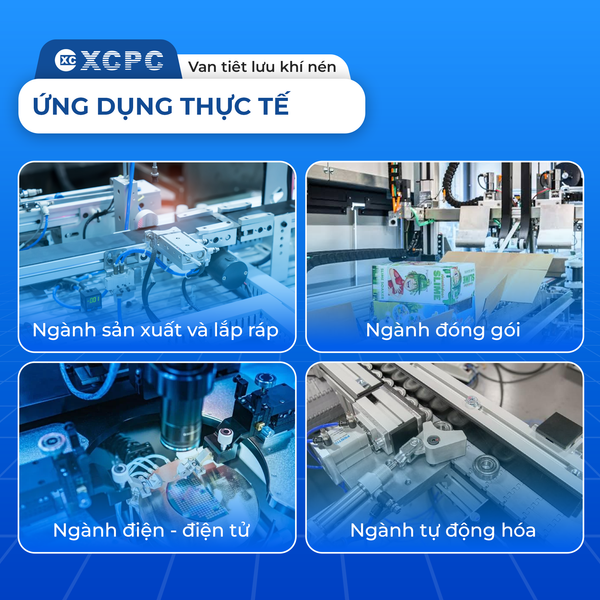

4. Ứng Dụng Của Van Tiết Lưu
Nhờ khả năng kiểm soát tốc độ chuyển động vô cùng linh hoạt và chính xác, van tiết lưu hiện diện trong hầu hết các ngành công nghiệp:
- Ngành sản xuất và lắp ráp: Dùng trong dây chuyền lắp ráp linh kiện, máy ép, máy đẩy sản phẩm để điều chỉnh tốc độ của xi lanh và cơ cấu chuyển động.
- Ngành đóng gói và chế biến thực phẩm: Lắp đặt trong máy đóng gói, chiết rót, dán nhãn để kiểm soát tốc độ chuyển động của bộ phận kẹp, đẩy hoặc gắp sản phẩm.
- Ngành điện - điện tử: Ứng dụng trong thiết bị lắp ráp linh kiện - robot gắp - đặt sản phẩm để giảm rung lắc và kiểm soát chuyển động chính xác, hạn chế lỗi.
- Ngành cơ khí và chế tạo máy: Dùng trong hệ thống máy công nghiệp để điều tiết lượng khí cấp cho cơ cấu chấp hành, giúp máy hoạt động êm ái và ổn định.
- Ngành tự động hóa và robot công nghiệp: Được lắp trong các hệ thống robot hoặc cơ cấu pick & place để kiểm soát tốc độ di chuyển và giảm xung lực khi thao tác.
- Ngành sản xuất bao bì, in ấn: Điều chỉnh tốc độ hoạt động của các cơ cấu đẩy giấy, kẹp sản phẩm hoặc phân loại, đảm bảo quá trình vận hành trơn tru và hạn chế sai lệch.

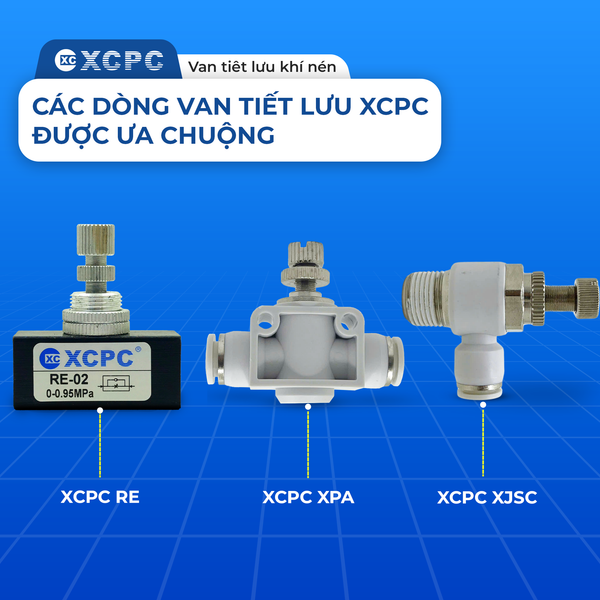

5. Các Dòng Van Tiết Lưu XCPC Được Ưa Chuộng
Nhắc đến các thiết bị khí nén công nghiệp có độ bền cao và giá thành hợp lý, XCPC là thương hiệu được rất nhiều kỹ sư và nhà xưởng tin dùng. Dưới đây là các dòng van tiết lưu XCPC phổ biến và được ưa chuộng:
- Van tiết lưu XCPC dòng RE (Gắn trực tiếp xi lanh): Đây là dòng sản phẩm thông dụng với một đầu ren vặn trực tiếp vào cổng xi lanh và một đầu cắm ống PU nhanh. Thiết kế góc xoay linh hoạt giúp dễ dàng điều chỉnh hướng lắp đặt ngay cả trong không gian chật hẹp.
- Van tiết lưu điều chỉnh bằng tay dạng khớp nối nhựa (Mã XPA và XJSC): Loại van này được lắp trực tiếp lên đoạn ống dẫn giúp kiểm soát lưu lượng khí trung gian trước khi truyền đến thiết bị mà không cần vặn trực tiếp vào cổng xi lanh.
Ưu điểm chung của các dòng van tiết lưu XCPC là khả năng giữ áp ổn định, núm vặn tinh chỉnh nhẹ nhàng có khóa hãm chống tự xoay lệch do rung động, cùng độ bền vượt trội trong môi trường làm việc liên tục.
Van tiết lưu là linh kiện nhỏ nhưng đóng vai trò cốt lõi giúp hệ thống khí nén và thủy lực vận hành ổn định, chính xác và an toàn. Việc nắm rõ cấu tạo và nguyên lý hoạt động sẽ giúp các kỹ sư và thợ kỹ thuật lựa chọn đúng chủng loại, tối ưu hóa hiệu suất làm việc cho toàn bộ dây chuyền sản xuất.
