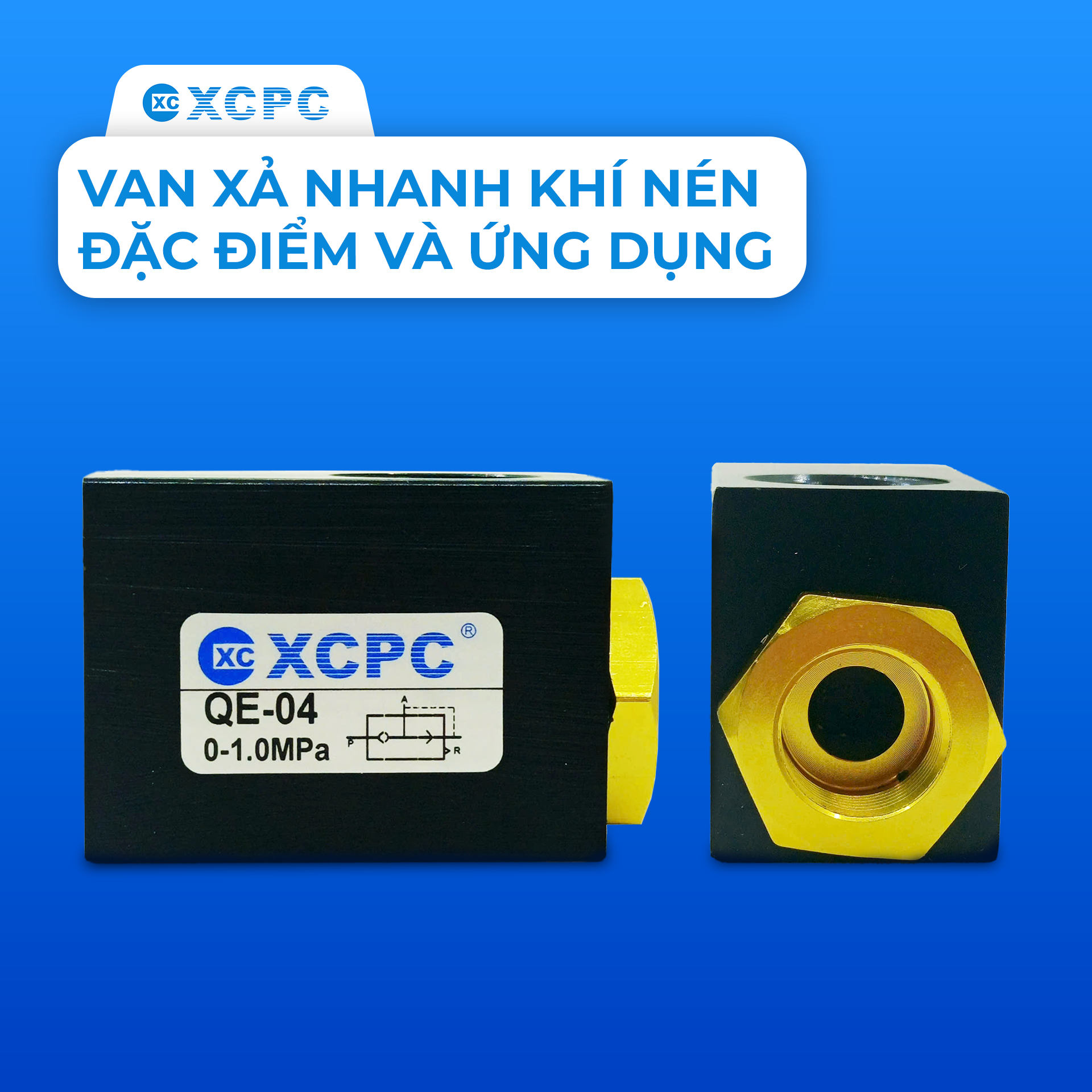

Hãy cùng thương hiệu khí nén XCPC tìm hiểu chi tiết về đặc điểm và ứng dụng của dòng sản phẩm chiến lược Van xả nhanh XCPC QE qua bài viết dưới đây.
1. Van xả nhanh khí nén là gì?
Van xả nhanh khí nén là một loại van bổ trợ được lắp đặt trực tiếp gần hoặc ngay trên cổng vào/ra của xi lanh khí nén. Nhiệm vụ cốt lõi của loại van này là tạo ra một "đường tắt" cho phép lượng khí nén xả ngược từ trong xi lanh thoát thẳng ra môi trường bên ngoài một cách nhanh nhất, thay vì phải chạy vòng ngược lại qua hệ thống đường ống dài để về van điều khiển.
Nhờ cơ chế này, áp suất đối kháng trong xi lanh bị triệt tiêu lập tức, giúp tăng tốc độ hành trình của piston lên gấp nhiều lần.

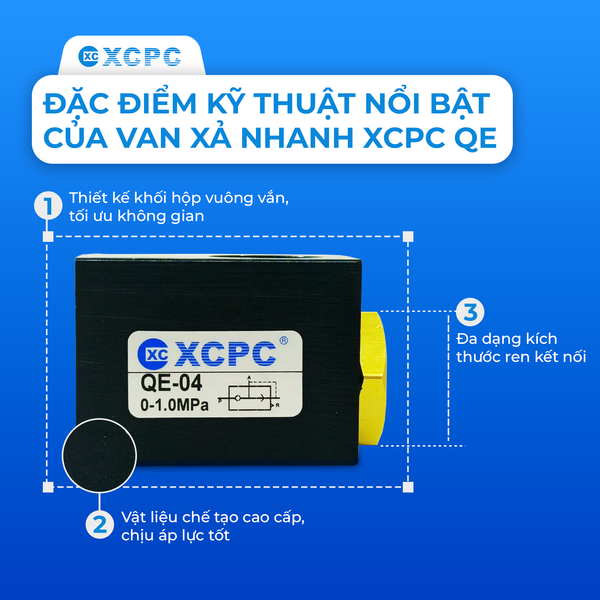

2. Đặc điểm kỹ thuật nổi bật của van xả nhanh
2.1. Thiết kế nhỏ gọn, tiện lợi
Van xả nhanh XCPC QE sở hữu thiết kế kết cấu dạng chữ T đặc trưng với 3 cổng kết nối tiêu chuẩn: cổng cấp khí (IN), cổng nối xi lanh (OUT) và cổng xả trực tiếp (EXH). Kích thước van cực kỳ nhỏ gọn, trọng lượng nhẹ, cho phép lắp đặt trực tiếp lên xi lanh mà không làm tăng tải trọng hệ thống cơ cơ học.
2.2. Vật liệu chế tạo cao cấp, chịu áp lực tốt
Thân van XCPC QE thường được đúc từ hợp kim nhôm cao cấp hoặc đồng thau, có khả năng chịu được áp suất vận hành lớn và liên tục mà không bị nứt vỡ. Bề mặt được xử lý tinh xảo, chống ăn mòn tốt trong điều kiện môi trường nhà máy công nghiệp.
2.3. Màng van nhạy bén, tuổi thọ uốn uốn cao
Trái tim của van XCPC QE là tấm màng đệm bằng cao su kỹ thuật chịu dầu cao cấp. Màng van này có độ đàn hồi cực tốt, phản hồi gần như ngay lập tức (mili-giây) khi có sự thay đổi chênh lệch áp suất giữa các cổng, đảm bảo hiệu suất xả khí dứt khoát và liên tục.
2.4. Đa dạng kích thước ren kết nối
Dòng van QE của XCPC được sản xuất với đầy đủ các kích cỡ bước ren thông dụng trên thị trường hiện nay (như G1/8, G1/4, G3/8, G1/2...), giúp các kỹ sư dễ dàng lựa chọn mã sản phẩm phù hợp với kích thước ống và xi lanh đang sử dụng mà không cần qua bộ chuyển đổi phức tạp.

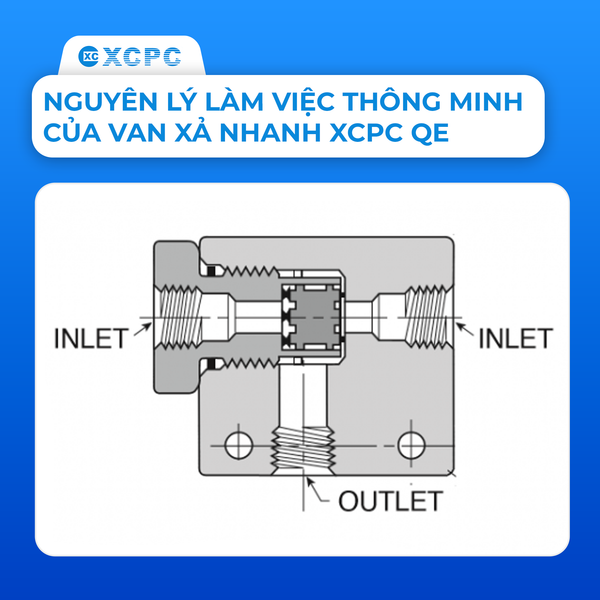

3. Nguyên lý làm việc thông minh của van xả nhanh XCPC QE
Vận hành hoàn toàn bằng cơ chế chênh lệch áp suất tự động, chu trình làm việc của van XCPC QE diễn ra rất đơn giản nhưng hiệu quả:
- Hành trình cấp khí (Xi lanh đi tới): Khí nén đi từ van điều khiển vào cổng IN của van QE. Áp lực khí sẽ đẩy màng van dịch chuyển, ép chặt và bịt kín cổng xả EXH. Lúc này, dòng khí nén đi thẳng từ cổng IN qua cổng OUT để nạp vào xi lanh, đẩy piston chuyển động thực hiện công năng.
- Hành trình xả khí (Xi lanh rút về nhanh): Khi van điều khiển đảo chiều, nguồn khí cấp vào cổng IN bị ngắt đột ngột. Áp suất tại cổng IN giảm về 0, trong khi lượng khí nén áp suất cao tích tụ bên trong xi lanh sẽ dội ngược lại cổng OUT. Sự chênh lệch áp suất này đẩy ngược màng van về phía cổng IN, bịt kín đường khí vào và mở toang cổng xả EXH. Khí nén trong xi lanh lập tức thoát thẳng ra ngoài qua cổng EXH chỉ trong nháy mắt.

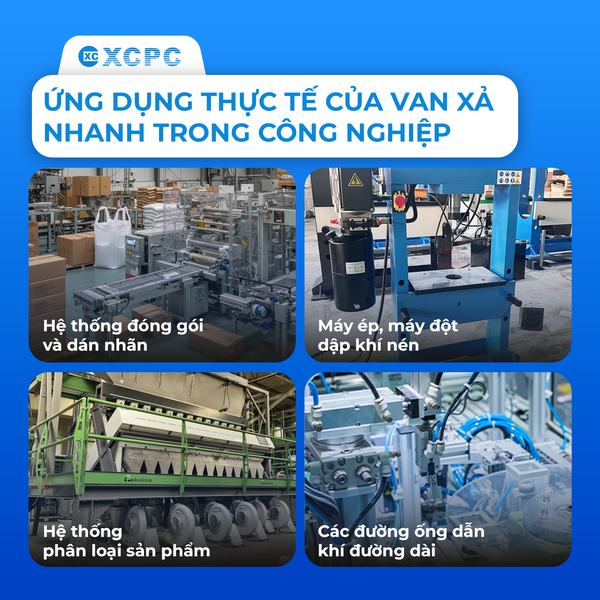

4. Ứng dụng thực tế của van xả nhanh trong công nghiệp
Nhờ ưu điểm tăng tốc độ chu trình vượt trội, van xả nhanh khí nén XCPC QE được ứng dụng rộng rãi trong các dây chuyền tự động hóa tốc độ cao:
- Hệ thống đóng gói và dán nhãn: Các ứng dụng cần xi lanh dập, cắt hoặc đẩy sản phẩm liên tục với tần suất hàng trăm lần/phút. Van xả nhanh giúp giảm thời gian của hành trình hồi vị.
- Máy ép, máy đột dập khí nén: Đảm bảo đĩa ép hoặc mũi đột rút về ngay lập tức sau khi hoàn thành hành trình dập, tránh làm kẹt hoặc biến dạng phôi sản phẩm.
- Hệ thống phân loại sản phẩm: Xi lanh gạt sản phẩm lỗi trên băng tải cần đưa ra và rút về cực nhanh để không bỏ sót các sản phẩm di chuyển liên tục phía sau.
Mẹo tối ưu: Để giảm tiếng ồn khi khí nén xả ra ngoài với áp lực lớn, bạn nên lắp thêm một đầu tiêu âm bằng đồng hoặc nhựa của XCPC vào cổng EXH của van.
Để được hỗ trợ tra cứu mã sản phẩm, tư vấn kích thước ren chuẩn xác và nhận báo giá các thiết bị khí nén XCPC chính hãng với chính sách ưu đãi dành cho doanh nghiệp, hãy liên hệ ngay với XCPC VIỆT NAM nhé!
