Trong các hệ thống đường ống công nghiệp hiện đại, van y xiên điều khiển khí nén được đánh giá là một trong những thiết bị cơ cấu chấp hành đóng vai trò cốt lõi. Nhờ sở hữu thiết kế góc chéo đặc biệt cùng nguyên lý vận hành tự động thông minh, dòng van này không chỉ tối ưu hóa khả năng điều tiết lưu chất mà còn mang lại độ kín khít và độ bền bỉ vượt thời gian.

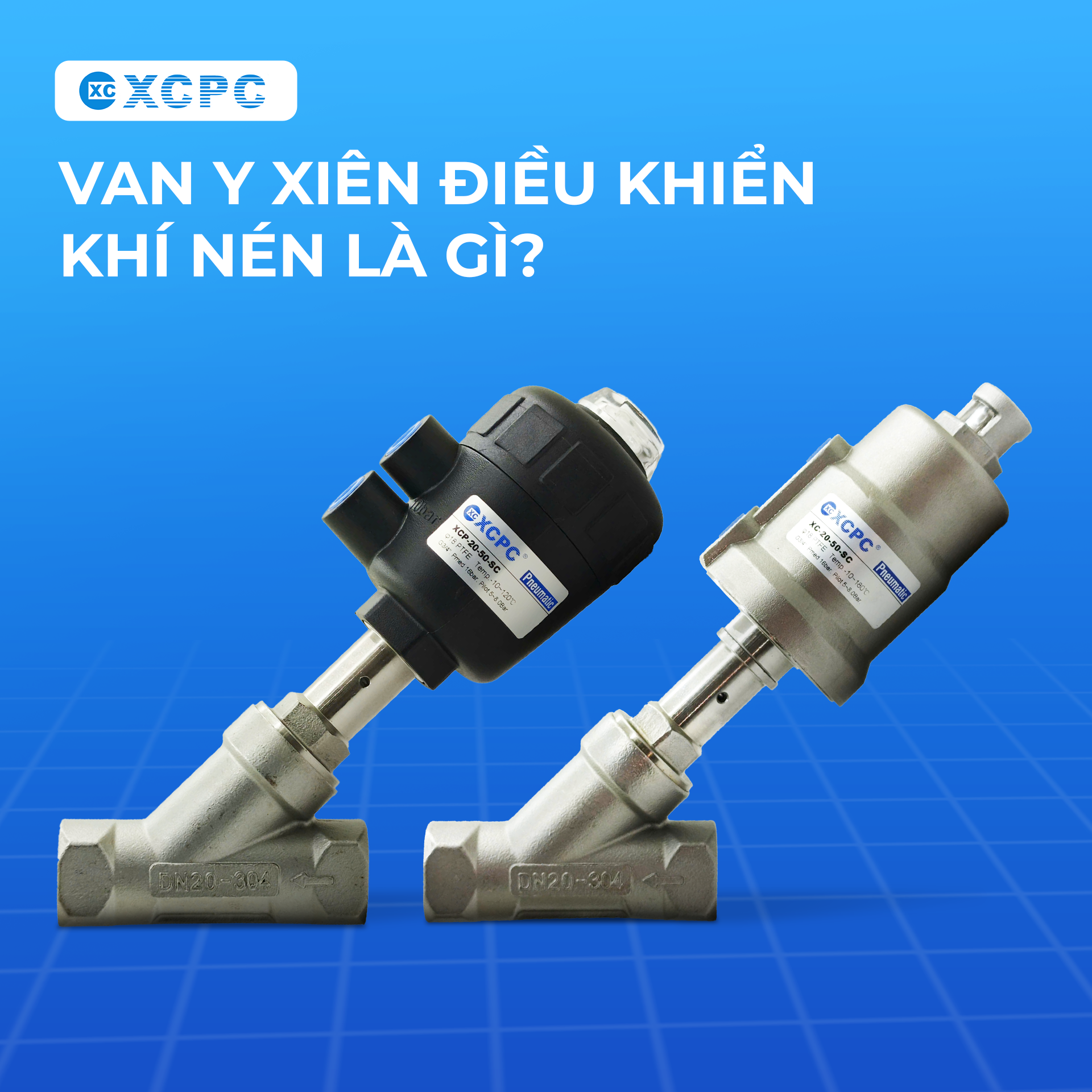

1. Van y xiên điều khiển khí nén là gì?
Van y xiên điều khiển khí nén (còn gọi là van xiên khí nén hoặc van góc khí nén) là một loại van công nghiệp dùng để đóng/mở hoặc điều tiết dòng chảy của chất lỏng, khí và hơi trong đường ống. Điểm đặc biệt của loại van này nằm ở phần thân được thiết kế xiên một góc 45° (dạng chữ Y), giúp lưu chất đi qua dễ dàng, giảm tổn thất áp suất và hạn chế cặn bám.
Van hoạt động nhờ bộ truyền động khí nén: khi khí nén tác động vào xi lanh, piston sẽ di chuyển kéo theo trục van, làm đĩa van đóng hoặc mở. Nhờ đó, van y xiên cho phép điều khiển tự động, vận hành nhanh chóng, độ kín cao và tuổi thọ bền bỉ hơn nhiều loại van thông thường.
Thiết bị này thường được sử dụng trong các hệ thống yêu cầu độ sạch cao và hoạt động liên tục như: ngành thực phẩm, dược phẩm, nước sạch, hơi nóng và nhiều ứng dụng công nghiệp tự động hóa khác.

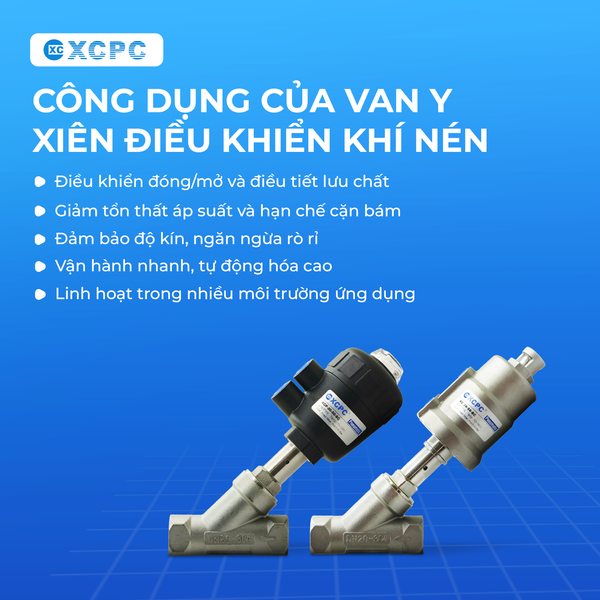

2. Công dụng của van xiên điều khiển khí nén
Van y xiên điều khiển khí nén không chỉ đơn thuần là một thiết bị đóng/mở dòng chảy, mà còn đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất của cả hệ thống đường ống. Một số công dụng cụ thể gồm:
- Điều khiển đóng/mở và điều tiết lưu chất
- Giảm tổn thất áp suất và hạn chế cặn bám
- Đảm bảo độ kín, ngăn ngừa rò rỉ
- Vận hành nhanh, tự động hóa cao
- Linh hoạt trong nhiều môi trường ứng dụng: Van y xiên có thể làm việc trong nhiều điều kiện khác nhau:
- Hệ thống nước sạch, nước thải.
- Đường ống dẫn hơi nóng, khí nén.
- Các dây chuyền thực phẩm, dược phẩm yêu cầu độ sạch cao.
- Các ngành công nghiệp hóa chất nhẹ, sản xuất đồ uống.

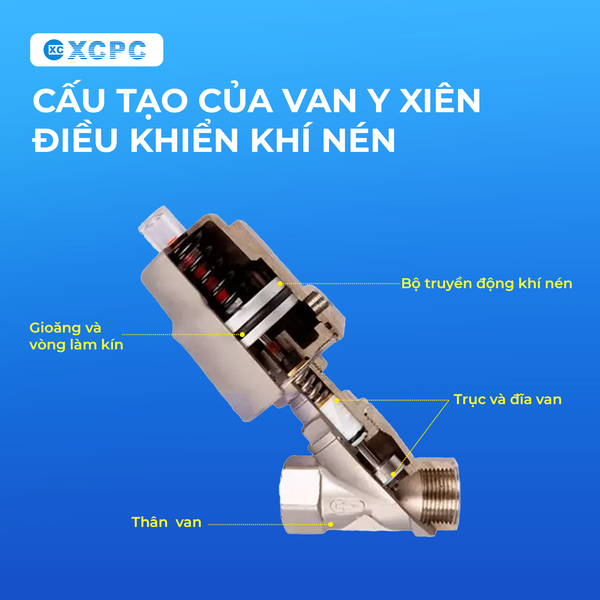

3. Cấu tạo của van y xiên điều khiển khí nén
Van y xiên điều khiển khí nén được thiết kế với cấu trúc đặc biệt để đáp ứng nhu cầu đóng/mở dòng chảy nhanh chóng, an toàn và bền bỉ. Một van hoàn chỉnh thường bao gồm các thành phần chính sau:
3.1. Thân van
Thân van là bộ phận quan trọng của van y xiên điều khiển khí nén, chịu trách nhiệm trực tiếp cho việc dẫn hướng và chịu áp lực của dòng lưu chất. Thiết kế thân van theo dạng chữ Y hoặc xiên góc 45°, cho phép dòng chảy đi qua theo hướng nghiêng.
3.2. Bộ truyền động khí nén
Bộ truyền động khí nén là “trái tim” của van y xiên điều khiển khí nén, đảm nhiệm vai trò tạo lực để vận hành cơ cấu đóng/mở van. Thay vì thao tác thủ công, bộ truyền động sử dụng áp suất khí nén để điều khiển piston, giúp quá trình vận hành diễn ra nhanh chóng, chính xác và ổn định.
3.3. Trục và đĩa van
Trục và đĩa van là bộ phận trực tiếp tham gia vào quá trình đóng/mở của van y xiên điều khiển khí nén. Thiết kế xiên giúp giảm ma sát, ngăn hiện tượng búa nước, tăng độ bền và đảm bảo khả năng đóng kín trong môi trường áp suất cao.
3.4. Gioăng và vòng làm kín
Trong van y xiên điều khiển khí nén, gioăng và vòng làm kín giữ vai trò then chốt giúp đảm bảo độ kín khít và ngăn chặn rò rỉ lưu chất. Các chi tiết này thường được chế tạo từ những vật liệu có độ bền và khả năng kháng hóa chất cao như PTFE (Teflon), EPDM, NBR hoặc Viton, tùy thuộc vào môi trường sử dụng.
3.5. Cổng cấp khí
Cổng cấp khí được bố trí trên bộ truyền động để kết nối van y xiên với nguồn khí nén. Khi cấp khí, áp lực sẽ tác động lên piston trong xi lanh để điều khiển đĩa van đóng/mở theo dạng tác động đơn (dùng lò xo hồi vị) hoặc tác động kép (dùng khí nén cả hai chiều). Để van vận hành chính xác, tự động và bền bỉ, cổng cấp khí thường tích hợp thêm van điện từ cùng bộ lọc nguồn (FRL) nhằm đảm bảo lưu lượng khí luôn sạch và ổn định.

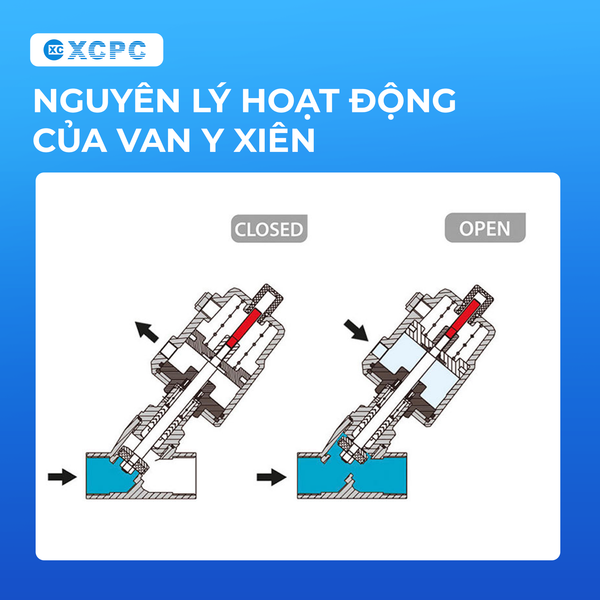

4. Nguyên lý hoạt động của van y xiên điều khiển khí nén
Nguyên lý hoạt động của van y xiên điều khiển khí nén dựa trên sự kết hợp giữa áp lực khí nén và cơ cấu thân van xiên góc 45°. Khi được cấp khí, bộ truyền động tạo ra lực đẩy tác động lên piston, từ đó điều khiển trục và đĩa van để đóng/mở dòng chảy.
4.1 Quá trình mở van
Khi khí nén đi vào cổng cấp khí, áp lực đẩy piston di chuyển trong xi lanh. Piston kéo theo trục van nâng lên, khiến đĩa van rời khỏi vị trí làm kín và tạo khoảng hở cho lưu chất đi qua. Nhờ cấu tạo xiên, dòng chảy ít bị cản trở, giảm tổn thất áp suất và lưu thông ổn định.
4.2 Quá trình đóng van: Khi ngừng cấp khí nén, van sẽ trở về trạng thái đóng theo hai cơ chế:
- Tác động đơn (Spring Return): lò xo hồi vị trong bộ truyền động sẽ đẩy piston trở lại vị trí ban đầu, đưa trục và đĩa van xuống, đóng kín dòng chảy.
- Tác động kép (Double Acting): khí nén được cấp vào cổng ngược lại để đẩy piston về vị trí cũ, giúp đĩa van ép chặt vào gioăng, ngăn dòng lưu chất.
Nhờ thiết kế thân van xiên góc 45°, dòng lưu chất được dẫn hướng trơn tru, hạn chế tối đa lực cản, giảm tổn thất áp suất và ngăn hiện tượng búa nước. Cơ chế đóng/mở bằng khí nén cho phép van vận hành nhanh, chính xác và ổn định, đáp ứng tốt các hệ thống công nghiệp tự động hóa có tần suất hoạt động cao.
5. Các loại van y xiên điều khiển khí nén phổ biến
Van y xiên điều khiển hệ thống khí nén được phân loại dựa trên 3 tiêu chí chính:
5.1. Theo vật liệu thân van
- Inox 304/316: Chống ăn mòn, chịu nhiệt/áp lực lớn, độ sạch cao. Dùng cho thực phẩm, dược phẩm, hóa chất và nước sạch.
- Đồng thau: Giá rẻ, nhẹ, dễ gia công. Dùng cho nước sạch, khí nén, dầu nhẹ ở áp suất trung bình (không dùng cho hóa chất mạnh).
- Thép carbon: Chịu áp lực và nhiệt độ cực cao. Dùng cho công nghiệp nặng (hơi nóng, dầu, khí nén áp suất lớn); cần bảo dưỡng định kỳ để tránh gỉ sét.
- Nhựa (PVC, PP, PVDF): Chi phí thấp, nhẹ, kháng hóa chất nhẹ. Dùng cho xử lý nước thải, dung dịch muối, hóa chất loãng (không dùng cho áp suất/nhiệt độ cao).
5.2. Theo kiểu kết nối với đường ống
- Nối ren: Gọn nhẹ, chi phí thấp, dễ tháo lắp. Dùng cho ống nhỏ, áp suất trung bình (không dùng cho ống lớn hoặc hệ thống rung động mạnh).
- Nối mặt bích: Chắc chắn, chịu áp suất cao, chống rung tốt. Dùng cho hệ thống công nghiệp lớn; chi phí cao và yêu cầu kỹ thuật lắp đặt chính xác.
- Nối Clamp: Dễ tháo lắp để vệ sinh và bảo dưỡng thường xuyên. Đáp ứng tiêu chuẩn vệ sinh khắt khe trong ngành thực phẩm, dược phẩm, đồ uống.

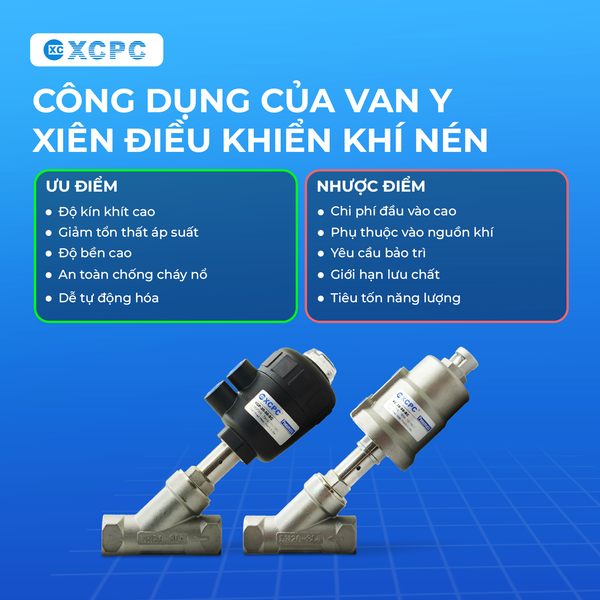

6. Ưu điểm và hạn chế của van y xiên điều khiển khí nén
Trong thực tế, van y xiên điều khiển khí nén được đánh giá cao bởi nhiều ưu điểm nổi bật, song vẫn tồn tại những hạn chế nhất định. Việc hiểu rõ cả hai khía cạnh này sẽ giúp người dùng lựa chọn và vận hành thiết bị hiệu quả hơn.
Ưu điểm:
- Đóng/mở nhanh: Chu trình hoàn thành trong vài giây, đáp ứng tốt hệ thống tự động hóa.
- Độ kín khít cao: Gioăng làm kín ngăn chặn rò rỉ hiệu quả ngay cả ở áp suất và nhiệt độ cao.
- Giảm tổn thất áp suất: Thân van xiên 45 độ giúp dòng chảy mượt mà, hạn chế tụ áp và giảm cặn bám.
- Độ bền cao: Đa dạng vật liệu, thích hợp với nhiều môi trường (nước, khí, hơi nóng, hóa chất nhẹ).
- An toàn chống cháy nổ: Vận hành hoàn toàn bằng khí nén, không phát sinh tia lửa điện.
- Dễ tự động hóa: Dễ dàng kết hợp với van điện từ (solenoid), bộ lọc FRL và hệ thống điều khiển PLC.
Hạn chế:
- Chi phí đầu vào cao: Giá thành cao hơn các dòng van cơ hoặc van tay thông thường.
- Phụ thuộc vào nguồn khí: Ngừng hoạt động nếu hệ thống cấp khí nén gặp sự cố.
- Yêu cầu bảo trì: Bộ truyền động và gioăng cần được kiểm tra, thay thế định kỳ để tránh rò rỉ.
- Giới hạn lưu chất: Không phù hợp với lưu chất quá đặc (độ nhớt cao), chứa nhiều tạp chất lớn hoặc hạt rắn gây mài mòn.
- Tiêu tốn năng lượng: Việc duy trì và vận hành hệ thống máy nén khí gây hao phí năng lượng.

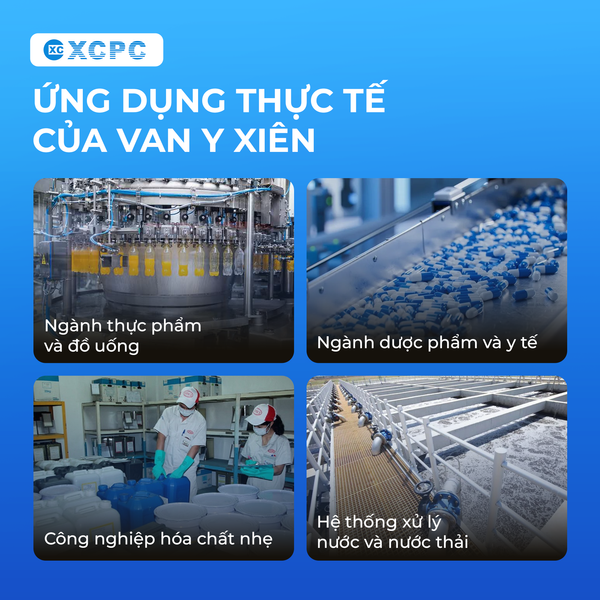

7. Ứng dụng thực tế của van y xiên điều khiển khí nén
Nhờ kết cấu thông minh, tốc độ đóng/mở nhanh và độ bền vượt trội, van y xiên khí nén là thiết bị không thể thiếu trong nhiều lĩnh vực:
- Ngành thực phẩm và đồ uống: Sử dụng trong dây chuyền sản xuất bia, sữa, nước giải khát để kiểm soát nước, khí CO2 hoặc dung dịch chế biến. Thân van inox kết nối clamp giúp đảm bảo tiêu chuẩn vệ sinh và dễ dàng tháo rửa.
- Ngành dược phẩm và y tế: Ứng dụng trong hệ thống sản xuất thuốc, dung dịch y tế và quy trình lên men. Thiết kế van kín khít, chịu ăn mòn, hoạt động tốt trong môi trường vô trùng nhằm ngăn ngừa nhiễm bẩn.
- Hệ thống xử lý nước và nước thải: Điều tiết lưu lượng, dẫn dòng nước hoặc kiểm soát hóa chất xử lý tại các bể chứa. Tùy chọn vật liệu nhựa hoặc inox giúp van chịu được môi trường ăn mòn nhẹ.
- Ngành hơi nóng và khí nén: Phổ biến trong hệ thống hơi nước, khí nén công nghiệp và đường ống dẫn dầu nhẹ nhờ khả năng chịu nhiệt, áp suất cao. Tốc độ đóng/mở nhanh giúp ngăn ngừa hiện tượng búa nước.
- Công nghiệp hóa chất nhẹ: Dùng trong quy trình sản xuất hóa chất loãng, dung môi, chất tẩy rửa.
Van y xiên điều khiển khí nén là giải pháp tối ưu cho nhiều hệ thống công nghiệp nhờ khả năng đóng/mở nhanh, độ kín khít cao và tuổi thọ bền bỉ. Với cấu tạo thông minh và tính ứng dụng rộng rãi, thiết bị này góp phần nâng cao hiệu suất, đảm bảo an toàn và tiết kiệm chi phí vận hành. Lựa chọn đúng loại van và lắp đặt chuẩn kỹ thuật sẽ giúp doanh nghiệp khai thác tối đa lợi ích mà van y xiên mang lại.
