Xi Lanh Compact Khí Nén Là Gì?

bởi: Marketing 04 Tháng 08, 2026

Bài viết dưới đây sẽ cung cấp toàn bộ thông tin chuyên sâu về khái niệm, thông số kỹ thuật, cấu tạo và ứng dụng thực tế của dòng xi lanh compact XCPC này nhé.

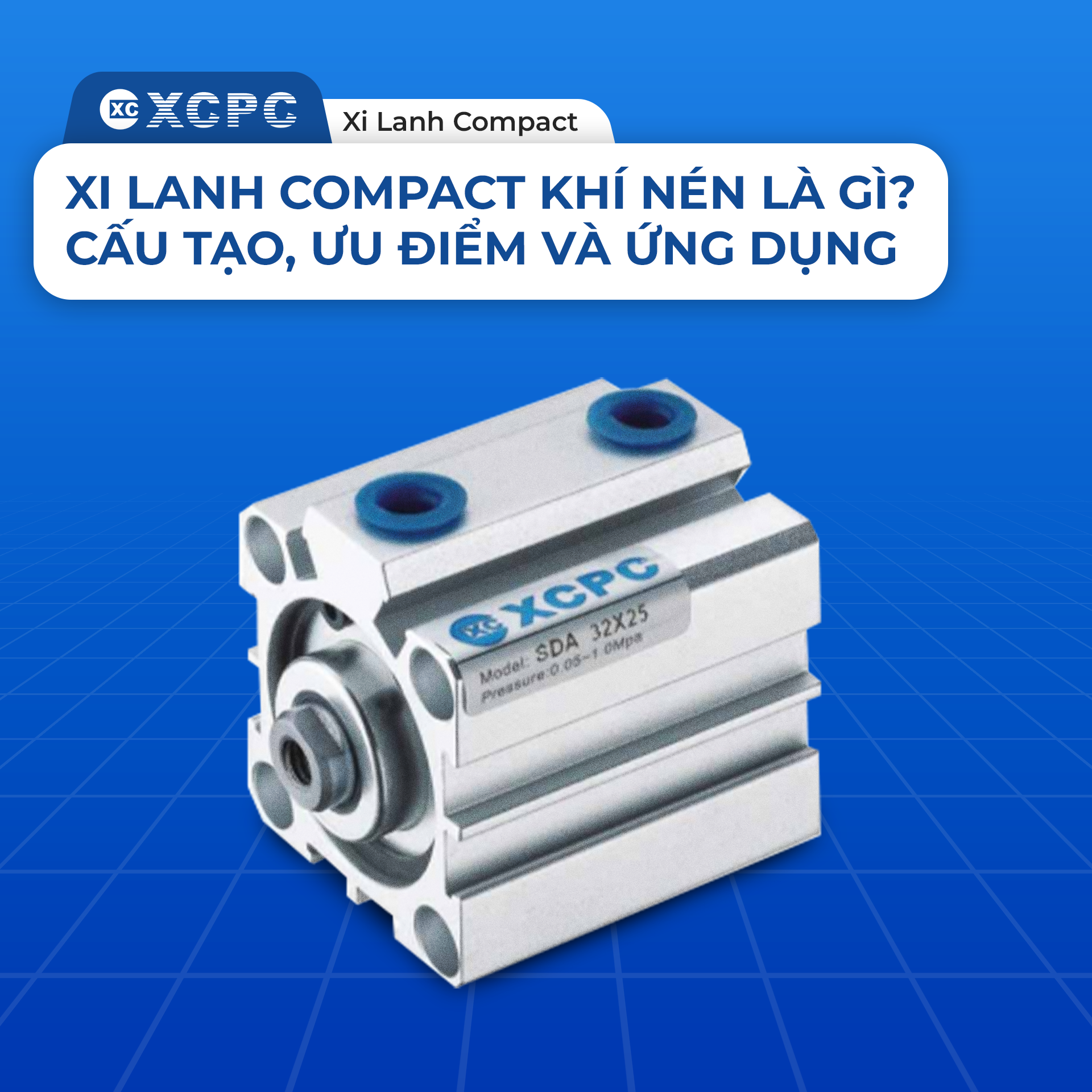

1. Xi lanh khí nén compact là gì?

Xi lanh khí nén compact (tên tiếng Anh: Compact Pneumatic Cylinder) là dòng xi lanh khí nén được thiết kế tối ưu về mặt kích thước với phần thân ngắn hơn đáng kể so với các dòng xi lanh tiêu chuẩn (như ISO 15552 hay ISO 6432).

Thiết bị hoạt động dựa trên nguyên lý chuyển đổi năng lượng của khí nén thành động năng làm chuyển động pít-tông (piston), tạo ra lực đẩy hoặc kéo cơ học để vận hành các cơ cấu máy.

Với ưu thế nhỏ gọn, xi lanh compact là sự lựa chọn ưu tiên hàng đầu trong các không gian lắp đặt chật hẹp, các ứng dụng có tải trọng vừa và nhỏ, giúp tối ưu diện tích và giảm trọng lượng chung của máy móc.

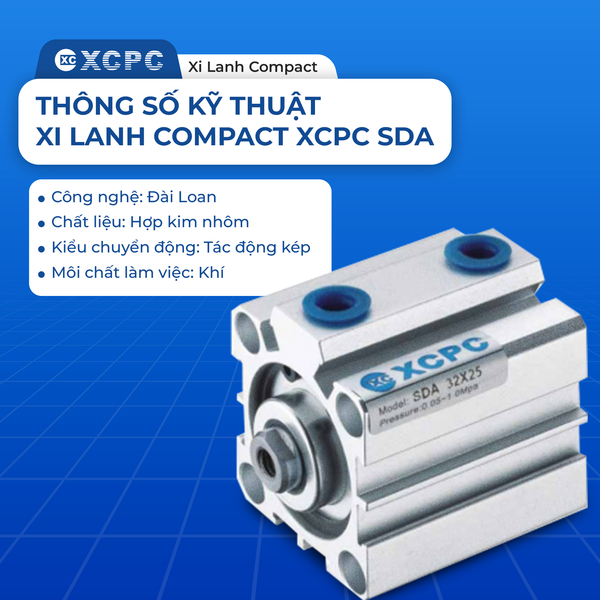

2. Thông số kỹ thuật xi lanh compact XCPC SDA

Dưới đây là các thông số kỹ thuật của dòng xi lanh khí nén compact XCPC:

Công nghệ: Đài Loan
Chất liệu: Hợp kim nhôm
Kiểu chuyển động: Tác động kép
Môi chất làm việc: Khí
Dải áp suất làm việc: 0.1 ~ 0.9 MPa
Chịu áp suất tối đa: 1.35 MPa
Dải nhiệt độ làm việc:-5 ~ 70°C
Dải tốc độ làm việc: 30 ~ 500 mm/s (Tùy vào quy cách)
Kiểu giảm chấn: Giảm chấn cố định
Kích thước cổng: M5x0.8, G1/8", G1/4", G3/8"

3. Cấu tạo và nguyên lý làm việc xi lanh khí nén compact XCPC SDA

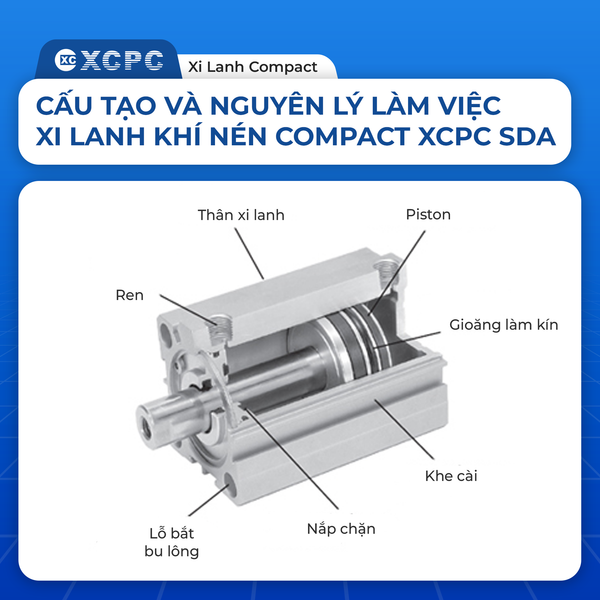

3.1 Cấu tạo của xi lanh compact XCPC SDA

Nắp sau
Vòng hãm chữ C
Vòng đệm kín
Đệm giảm chấn chống va đập
Pít tông
Gioăng O pít tông
Thân xi lanh
Gioăng làm kín nắp trước
Nắp trước xi lanh
Ty piston
Đai ốc ty pít tông

3.2 Nguyên lý làm việc

Dựa trên việc biến đổi áp năng của khí nén thành chuyển động cơ học tịnh tiến, phân thành hai loại chính là tác động đơn và tác động kép. Thiết bị này có thân ngắn giúp tiết kiệm không gian lắp đặt trong các dây chuyền tự động hóa nhỏ gọn

Quá trình hoạt động chi tiết

Cấp khí tạo chuyển động (Đẩy ra): Khí nén từ nguồn đi qua van phân phối vào một đầu của xi lanh, tạo áp suất tác dụng lên mặt piston. Áp suất này thắng lực cản, đẩy piston và cán xi lanh dịch chuyển hướng ra ngoài, trong khi không khí ở đầu đối diện được xả ra môi trường.
Hồi về (Thu vào):
- Với loại tác động đơn: Lò xo bên trong đẩy piston về vị trí cũ hoặc lực ngoài tác động ngược lại khi áp suất khí ở cửa vào được xả hết.
- Với loại tác động kép: Khí nén được cấp vào đầu ngược lại để đẩy piston thu cán xi lanh về, đồng thời xả khí ở khoang đầu tiên ra ngoài

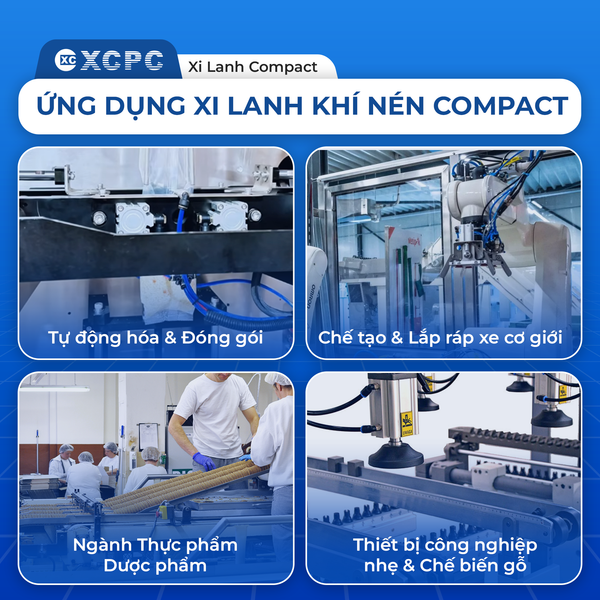

4. Ứng dụng xi lanh khí nén compact

Với những đặc tính ưu việt, xi lanh khí nén compact xuất hiện phổ biến trong nhiều ngành công nghiệp:

Tự động hóa & Đóng gói: Sử dụng trong các cơ cấu kẹp, đẩy, gá kẹp chi tiết, máy dán nhãn, máy phân loại sản phẩm trên băng tải.
Chế tạo & Lắp ráp xe cơ giới: Lắp đặt trên các rô-bốt hàn, cơ cấu nâng hạ nhỏ, dây chuyền sản xuất ô tô, xe máy.
Ngành Thực phẩm & Dược phẩm: Ứng dụng trong dây chuyền đóng chai, chiết rót, đóng gói vỉ thuốc – nơi đòi hỏi thiết bị vệ sinh, không gỉ sét.
Thiết bị công nghiệp nhẹ & Chế biến gỗ: Sử dụng trong các máy cắt, máy ép mộng, hệ thống kẹp phôi tự động.

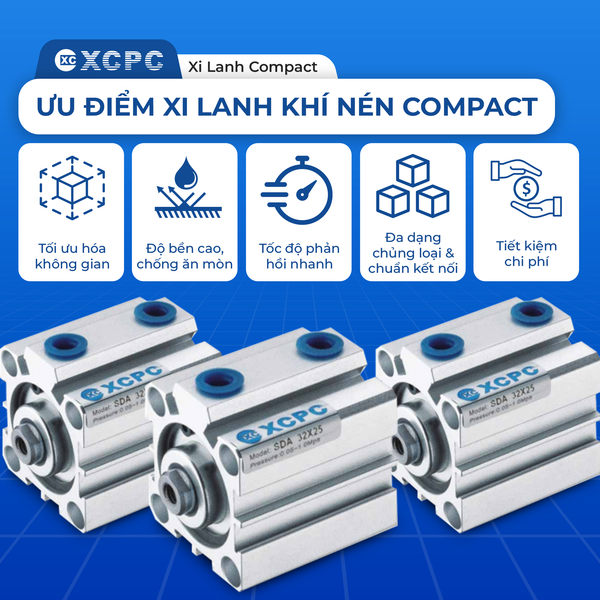

5. Ưu điểm xi lanh khí nén compact

Tối ưu hóa không gian: Thiết kế siêu nhỏ gọn giúp dễ dàng tích hợp vào các vị trí chật hẹp mà các dòng xi lanh tiêu chuẩn không thể lắp vừa.
Độ bền cao, chống ăn mòn tốt: Vật liệu nhôm cao cấp và inox giúp thiết bị chịu lực tốt, làm việc bền bỉ trong môi trường khắc nghiệt và kháng hóa chất nhẹ.
Tốc độ phản hồi nhanh: Hành trình ngắn kết hợp thể tích khoang khí nhỏ giúp xi lanh đạt tốc độ chu kỳ cao, đáp ứng các dây chuyền yêu cầu nhịp độ nhanh.
Đa dạng chủng loại & chuẩn kết nối: Dễ dàng chọn lựa hành trình, đường kính piston cũng như các phụ kiện gá đặt đi kèm.
Tiết kiệm chi phí: Giá thành hợp lý, chi phí bảo trì thấp nhờ cấu tạo đơn giản và độ bền linh kiện cao.
