Tìm hiểu xi lanh khí nén là gì, cấu tạo, nguyên lý hoạt động và ứng dụng thực tế trong công nghiệp. Hướng dẫn chi tiết giúp bạn lựa chọn đúng loại xi lanh phù hợp.

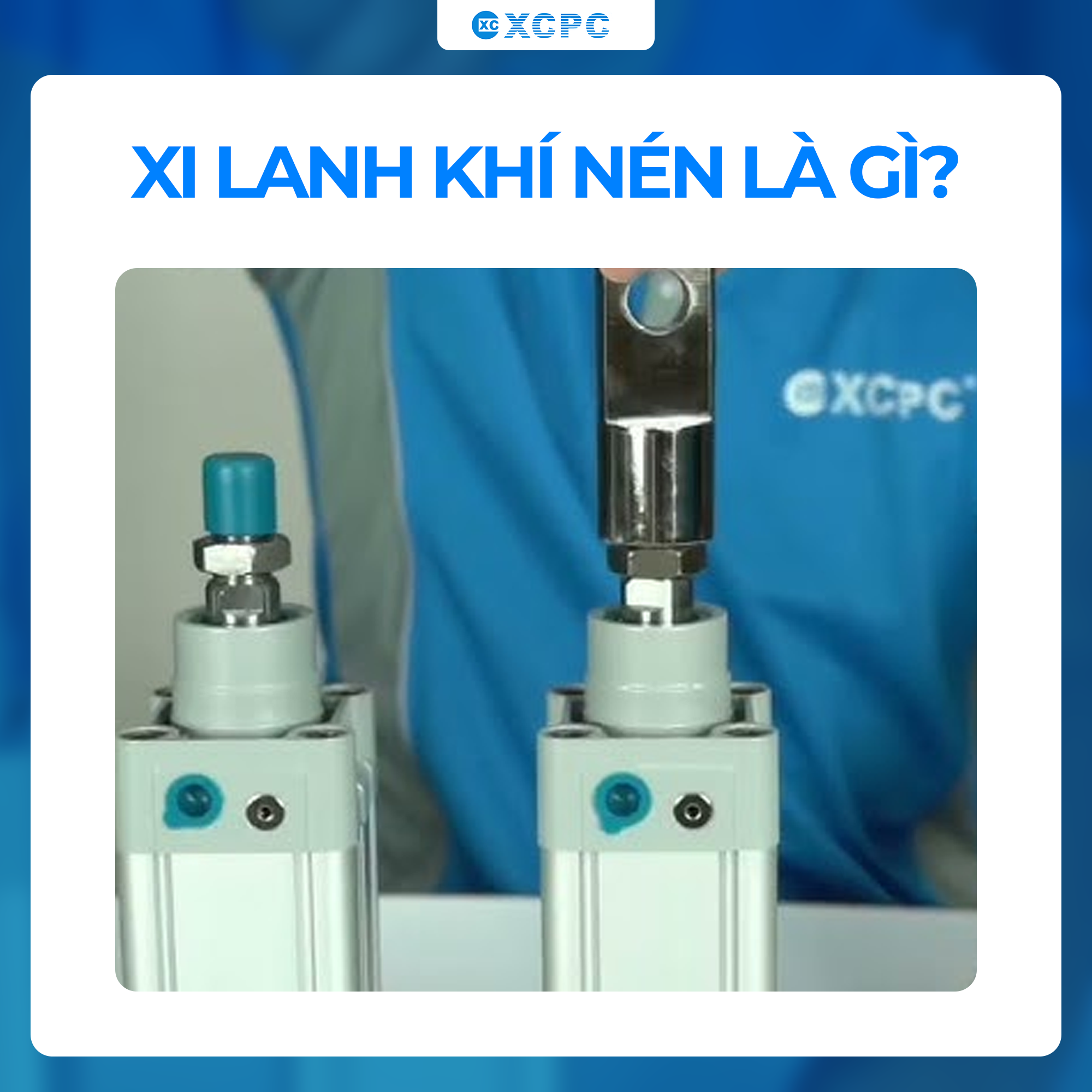

1. Xi Lanh Khí Nén Là Gì?
Xi lanh khí nén (Pneumatic Cylinder) là thiết bị cơ khí sử dụng khí nén để tạo ra chuyển động tuyến tính (thẳng) hoặc chuyển động quay, nhằm thực hiện các thao tác như đẩy, kéo, nâng, kẹp trong hệ thống tự động hóa.
Đây là một trong những thiết bị quan trọng trong ngành công nghiệp hiện đại, đặc biệt trong các dây chuyền sản xuất tự động như: lắp ráp linh kiện, đóng gói, chế biến thực phẩm, sản xuất bao bì,…
Xi lanh khí nén hoạt động dựa trên nguyên lý chuyển đổi năng lượng của khí nén thành cơ năng, giúp tối ưu hiệu suất làm việc và giảm thiểu sự can thiệp của con người.

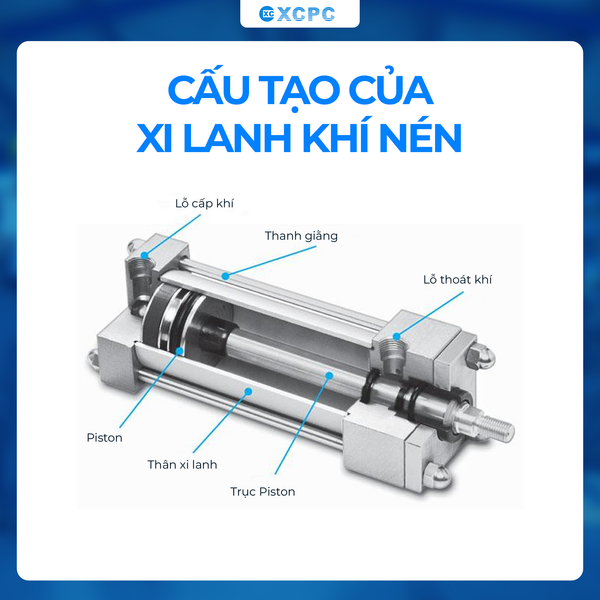

2. Cấu Tạo Của Xi Lanh Khí Nén
Một xi lanh khí nén tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Thân xi lanh (Barrel): Thường là hình trụ tròn hoặc vuông, được làm từ vật liệu bền như nhôm, thép không gỉ, inox để chứa piston và khí nén.
- Piston: Bộ phận chuyển động chính bên trong, chịu áp suất trực tiếp từ khí nén để thực hiện chuyển động tịnh tiến.
- Trục/Ty piston (Piston rod): Thanh kim loại kết nối với piston, đưa lực từ piston ra bên ngoài để tác động lên vật cần di chuyển.
- Nắp xi lanh (End caps): Đóng kín hai đầu thân xi lanh, thường tích hợp cổng cấp/xả khí.
- Cổng cấp/xả khí (Ports): Nơi khí nén đi vào để đẩy piston (chuyển động đi) và thoát ra (chuyển động về).
- Gioăng/Phớt làm kín (Seals/O-rings): Giữ khí không rò rỉ ra ngoài và giữ cho piston chuyển động mượt mà.
- Bộ phận giảm chấn (Cushion): Giảm va đập khi piston di chuyển đến cuối hành trình.

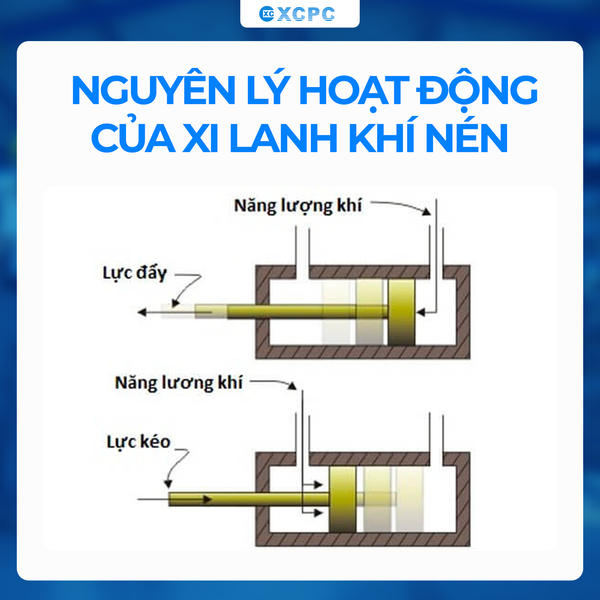

3. Nguyên Lý Hoạt Động Của Xi Lanh Khí Nén
Nguyên lý hoạt động của xi lanh khí nén khá đơn giản nhưng hiệu quả:
- Khi khí nén được đưa vào một đầu của xi lanh, áp suất sẽ đẩy piston di chuyển về phía còn lại.
- Chuyển động của piston kéo theo cần piston, tạo ra lực cơ học để thực hiện công việc.
- Tùy vào thiết kế, khí sẽ được cấp vào một hoặc hai đầu để điều khiển chuyển động tiến/lùi.

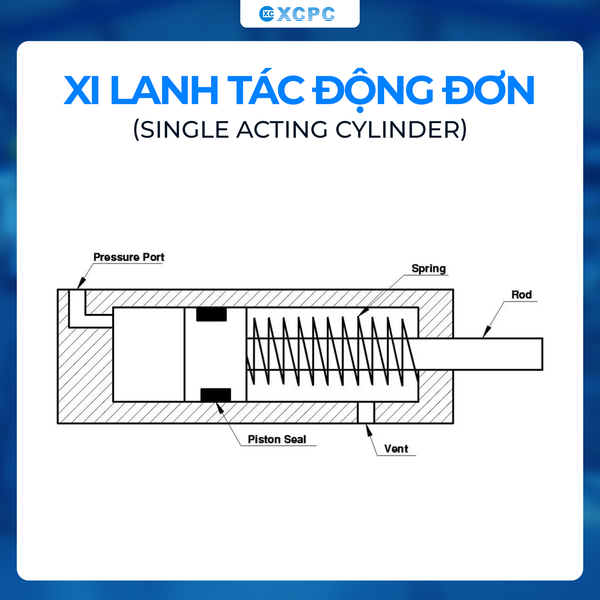

Xi lanh tác động đơn (Single Acting Cylinder)
- Khí nén chỉ tác động một phía.
- Hành trình hồi về nhờ lò xo hoặc lực ngoài.
- Ưu điểm: cấu tạo đơn giản, tiết kiệm khí.
- Nhược điểm: lực yếu hơn, hành trình hạn chế.

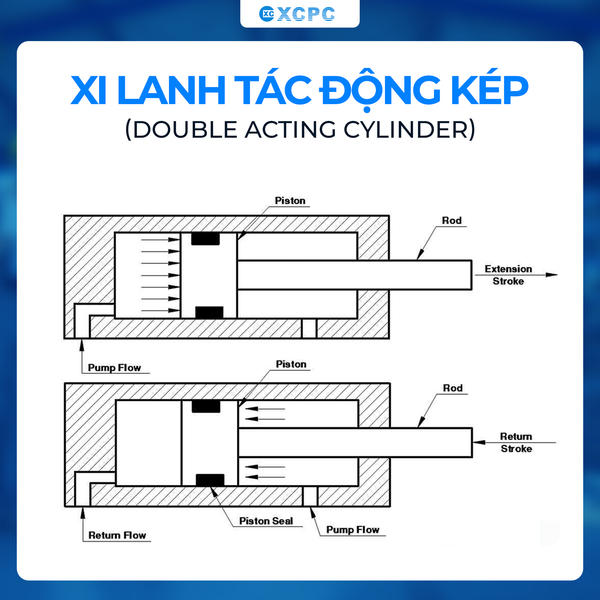

Xi lanh tác động kép (Double Acting Cylinder)
- Khí nén được cấp vào cả hai phía của piston.
- Điều khiển linh hoạt cả chiều đi và về.
- Ưu điểm: lực mạnh, kiểm soát tốt.
- Nhược điểm: tiêu tốn khí nhiều hơn.
4. Các Loại Xi Lanh Khí Nén Phổ Biến Hiện Nay
Trên thị trường hiện nay, xi lanh khí nén được thiết kế đa dạng nhằm đáp ứng nhiều nhu cầu khác nhau trong sản xuất và tự động hóa. Dưới đây là những loại phổ biến nhất:
1. Xi lanh tiêu chuẩn (Standard Cylinder)
Đây là dòng xi lanh được sử dụng rộng rãi nhất trong công nghiệp. Với thiết kế đơn giản, độ bền cao và dễ thay thế linh kiện, loại này phù hợp với hầu hết các ứng dụng cơ bản như đẩy, kéo, nâng hạ.
2. Xi lanh compact (Compact Cylinder)
Xi lanh compact có thiết kế nhỏ gọn, chiều dài tổng thể ngắn hơn so với xi lanh tiêu chuẩn. Loại này đặc biệt phù hợp với các hệ thống máy móc có không gian lắp đặt hạn chế nhưng vẫn yêu cầu lực ổn định.
3. Xi lanh dẫn hướng (Guided Cylinder)
Được tích hợp thêm thanh dẫn hướng hoặc cơ cấu chống xoay, giúp tăng độ ổn định và chính xác trong quá trình vận hành. Loại xi lanh này thường được sử dụng trong các ứng dụng yêu cầu định vị chính xác hoặc chịu tải lệch tâm.
4. Xi lanh không cần ty (Rodless Cylinder)
Khác với thiết kế truyền thống, xi lanh không cần ty hoạt động mà không sử dụng cần piston nhô ra ngoài. Điều này giúp tiết kiệm không gian chiều dài và phù hợp với các hệ thống có hành trình dài.
5. Xi lanh quay (Rotary Cylinder)
Thay vì tạo chuyển động tịnh tiến, xi lanh quay tạo ra chuyển động xoay với góc xác định. Loại này thường được ứng dụng trong các cơ cấu xoay, gắp, hoặc định vị góc trong dây chuyền sản xuất.
Ngoài các loại xi lanh kể trên thì trên thị trường còn có đa dạng nhiều chủng loại xi lanh khác nhau, phù hợp với nhiều mục đích công việc hiện nay.

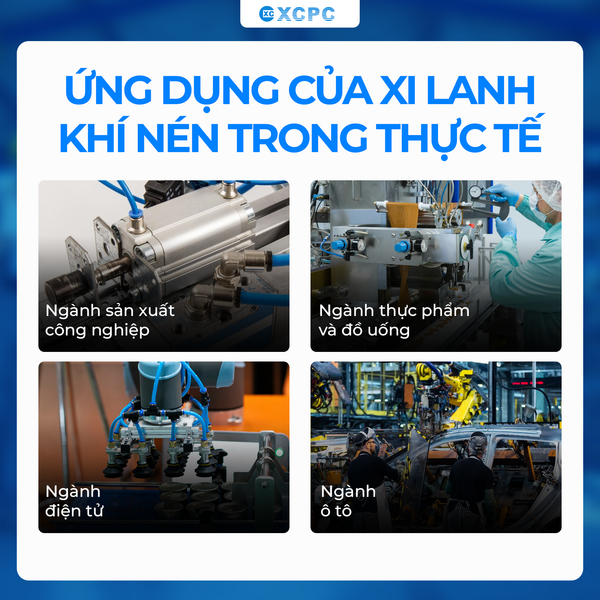

5. Ứng Dụng Của Xi Lanh Khí Nén Trong Thực Tế
Nhờ khả năng vận hành linh hoạt, tốc độ cao và dễ tích hợp, xi lanh khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất hiện đại:
- Dây chuyền lắp ráp tự động
- Máy đóng gói, dán nhãn
- Hệ thống băng tải
Ngành thực phẩm và đồ uống
- Máy chiết rót
- Máy đóng gói bao bì
Ngành điện tử
- Lắp ráp linh kiện
- Kiểm tra sản phẩm
Ngành ô tô
- Dây chuyền sản xuất và lắp ráp
- Hệ thống robot tự động
Xi lanh khí nén là thiết bị không thể thiếu trong các hệ thống tự động hóa hiện đại. Với cấu tạo đơn giản, nguyên lý hoạt động hiệu quả và chi phí hợp lý, xi lanh khí nén đang ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Tuy nhiên, để tối ưu hiệu suất và độ bền, việc lựa chọn đúng loại xi lanh và bảo trì định kỳ là yếu tố then chốt.
Nếu bạn đang tìm kiếm giải pháp xi lanh khí nén chất lượng cao, phù hợp với hệ thống sản xuất, hãy liên hệ ngay với XCPC VIỆT NAM để được tư vấn chi tiết và báo giá tốt nhất.
