Xi lanh khí nén là thiết bị cơ khí quan trọng trong tự động hóa công nghiệp, giúp chuyển đổi năng lượng khí nén thành chuyển động cơ học. Trong số các loại xi lanh khí nén, xi lanh khí nén XCPC được ưa chuộng nhờ tính bền bỉ, đa dạng kích thước và dễ tích hợp vào các hệ thống tự động hóa. Trong bài viết này, chúng ta sẽ cùng tìm hiểu phân loại xi lanh XCPC và ứng dụng thực tế trong dây chuyền sản xuất, giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu.

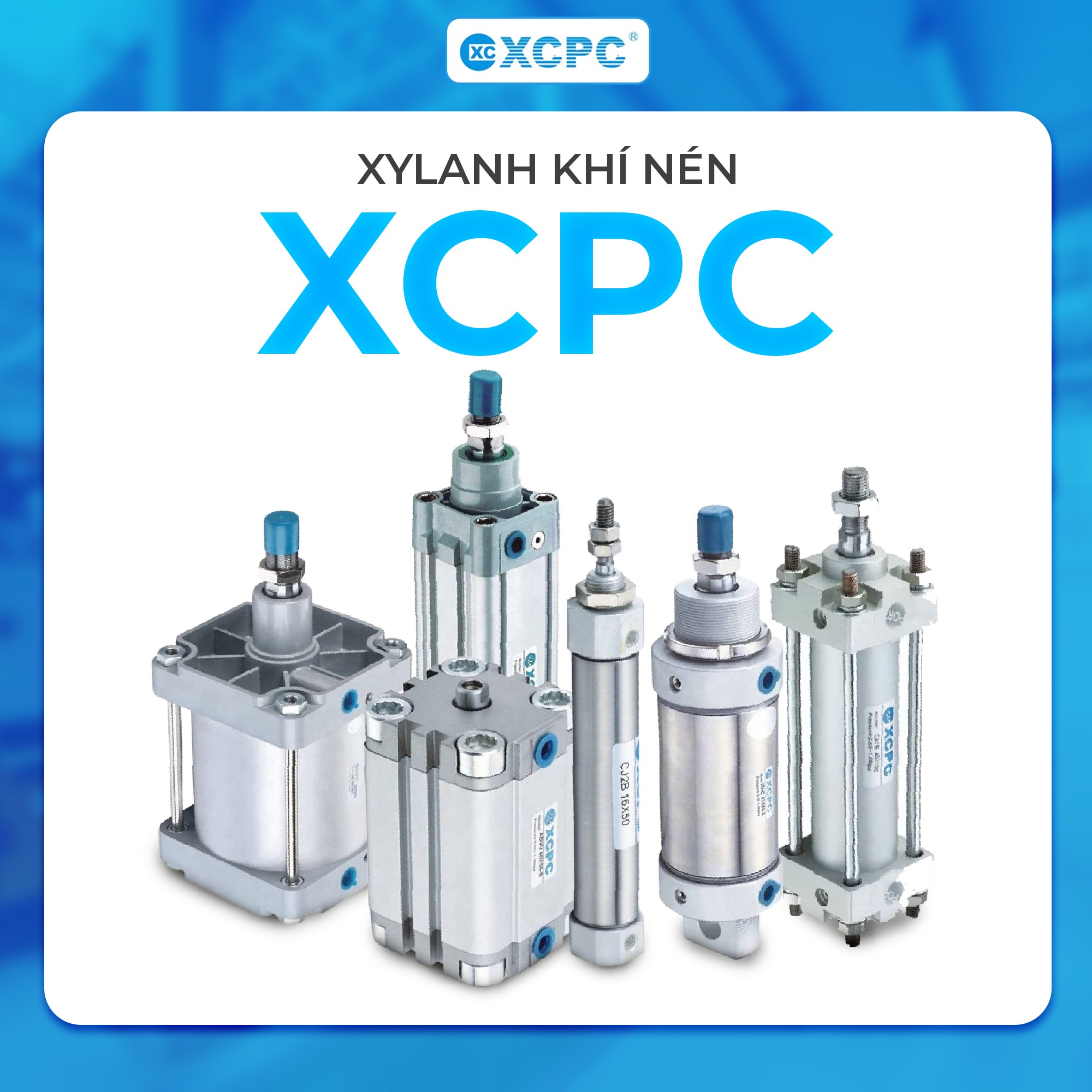

1. Xi lanh khí nén XCPC là gì?
Xi lanh khí nén XCPC là dòng xi lanh compact, có thiết kế nhỏ gọn, nhẹ nhưng vẫn đảm bảo hiệu suất hoạt động cao. So với xi lanh truyền thống, xi lanh XCPC tiết kiệm không gian lắp đặt nhờ thân xi lanh ngắn, thích hợp cho các hệ thống có diện tích hạn chế.
Các đặc điểm nổi bật của xi lanh khí nén XCPC:
- Kích thước đa dạng: Đường kính từ 12mm đến 63mm, hành trình từ vài mm đến 300mm.
- Vật liệu cao cấp: Thân xi lanh bằng hợp kim nhôm, piston và trục bằng thép không gỉ, đảm bảo độ bền cao.
- Dễ dàng lắp đặt: Hỗ trợ nhiều kiểu lắp như mặt bích, gá trượt hoặc lắp trực tiếp vào thanh dẫn hướng.
- Tính linh hoạt: Có thể kết hợp với van điện từ, cảm biến hành trình để điều khiển tự động.

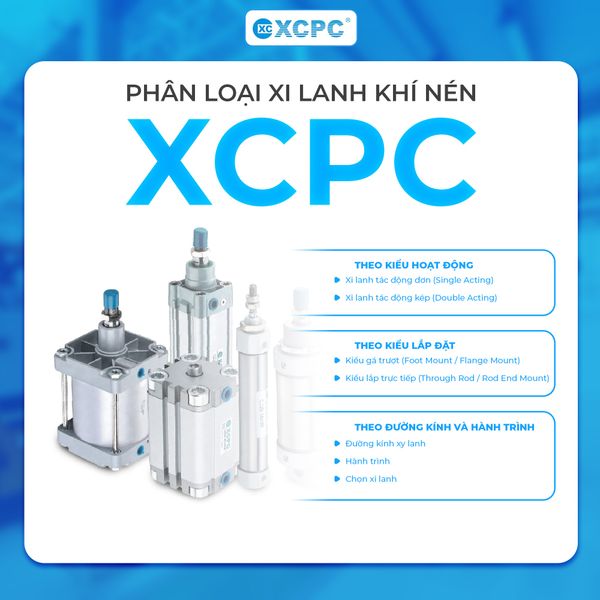

2. Phân loại xi lanh khí nén XCPC
Xi lanh khí nén XCPC có nhiều loại, được phân loại theo chức năng, hành trình và kiểu lắp. Dưới đây là phân loại chi tiết:
2.1 Theo kiểu hoạt động
Xi lanh tác động đơn (Single Acting)
- Chỉ sử dụng khí nén cho một chiều chuyển động, chiều còn lại nhờ lò xo trả về.
- Ưu điểm: Thiết kế đơn giản, tiết kiệm khí nén.
- Nhược điểm: Lực trả về phụ thuộc vào lò xo, không điều chỉnh được.
Ứng dụng: Bốc xếp nhẹ, đóng mở nắp, đẩy sản phẩm nhỏ.
Xi lanh tác động kép (Double Acting)
- Khí nén được cấp vào cả hai chiều, piston có thể di chuyển hai chiều với lực đều.
- Ưu điểm: Lực mạnh, kiểm soát chuyển động chính xác.
- Ứng dụng: Kéo, đẩy, ép sản phẩm, vận hành cơ cấu tự động.
2.2 Theo kiểu lắp đặt
Kiểu gá trượt (Foot Mount / Flange Mount)
- Thường dùng trong các máy có cấu trúc cố định.
- Dễ lắp đặt, tháo rời để bảo trì.
Kiểu lắp trực tiếp (Through Rod / Rod End Mount)
- Xi lanh được cố định trực tiếp vào cơ cấu cần vận hành.
- Thích hợp cho các hệ thống nhỏ gọn, không gian hạn chế.
2.3 Theo đường kính và hành trình
- Đường kính xy lanh: 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm.
- Hành trình: 10mm đến 300mm (tùy theo model).
- Chọn xi lanh: Lựa chọn dựa vào lực cần thiết (Lực = áp suất × diện tích piston), khoảng cách di chuyển và không gian lắp đặt.
3. Ưu điểm của xi lanh khí nén XCPC
Xi lanh XCPC được sử dụng rộng rãi nhờ nhiều ưu điểm vượt trội:
- Tiết kiệm không gian: Thiết kế nhỏ gọn giúp lắp đặt trong các dây chuyền sản xuất chật hẹp mà vẫn đảm bảo hiệu suất.
- Dễ dàng bảo trì: Các bộ phận có thể tháo rời, thay thế nhanh chóng, tiết kiệm thời gian dừng máy.
- Độ bền cao: Vật liệu hợp kim nhôm và thép không gỉ chống ăn mòn, chịu áp suất cao.
- Hoạt động êm ái: Piston và gioăng kín giúp chuyển động trơn tru, giảm rung và tiếng ồn.
- Chi phí hợp lý: So với các dòng xi lanh đặc chủng, XCPC có chi phí đầu tư và vận hành thấp, phù hợp với nhiều loại dây chuyền.
4. Ứng dụng xi lanh khí nén XCPC trong dây chuyền sản xuất
Xi lanh khí nén XCPC có thể ứng dụng đa dạng trong các ngành công nghiệp:
4.1 Ngành chế tạo cơ khí và lắp ráp
- Cơ cấu ép, đẩy, kẹp chi tiết: Xi lanh XCPC giúp ép linh kiện, đẩy chi tiết vào vị trí chuẩn xác.
- Tự động hóa băng chuyền: Xi lanh điều khiển cơ cấu đóng mở cửa, kẹp sản phẩm, giảm lao động thủ công.
4.2 Ngành thực phẩm và bao bì
- Đóng gói sản phẩm: Điều khiển cơ cấu bơm, cắt, kẹp túi, chai lọ.
- Chuyển hướng sản phẩm trên băng chuyền: Xi lanh XCPC nhỏ gọn dễ lắp đặt trên các cơ cấu chuyển hướng hẹp.
4.3 Ngành điện tử và linh kiện chính xác
- Đẩy, kẹp linh kiện nhỏ: Xi lanh XCPC giúp thao tác nhanh, chính xác, tránh hư hỏng linh kiện.
- Cơ cấu tự động hàn, ép keo: Xi lanh cung cấp lực đều, ổn định cho các cơ cấu tinh vi.
4.4 Ngành dược phẩm và y tế
- Thiết bị đóng lọ, đóng gói thuốc: Đảm bảo vệ sinh và chính xác trong vận hành.
- Cơ cấu đóng nắp, ép màng nhựa: Xi lanh XCPC nhỏ gọn, dễ vệ sinh và tích hợp vào dây chuyền khép kín.
4.5 Ngành sản xuất nhựa và cao su
- Ép, kẹp khuôn: Xi lanh cung cấp lực đồng đều, ổn định trong quá trình ép nhựa hoặc cao su.
- Vận hành máy cắt, máy đóng gói nhựa: Tăng năng suất, giảm sai số sản phẩm.
5. Lưu ý khi lựa chọn và sử dụng xi lanh XCPC
Để xi lanh XCPC hoạt động hiệu quả và bền bỉ, việc lựa chọn đúng loại, lắp đặt chính xác và bảo dưỡng định kỳ là rất quan trọng. Phần này sẽ nêu những lưu ý cơ bản giúp bạn tối ưu hiệu suất và tránh sự cố trong dây chuyền sản xuất.
- Chọn đúng loại xi lanh: Tác động đơn hay kép, đường kính piston và hành trình phù hợp với lực cần thiết.
- Đảm bảo áp suất và lưu lượng khí nén: Van điều áp, lọc khí nên được sử dụng để duy trì áp suất ổn định.
- Lắp đặt chính xác: Xi lanh phải được lắp theo hướng dẫn nhà sản xuất để tránh mòn piston, rung hoặc rò khí.
- Bảo trì định kỳ: Kiểm tra gioăng, piston, van và đường ống để tránh sự cố trong dây chuyền.
- Môi trường làm việc: Tránh bụi, hơi nước, hóa chất ăn mòn; nếu môi trường khắc nghiệt, chọn vật liệu chống ăn mòn.
Xi lanh khí nén XCPC là lựa chọn tối ưu cho các dây chuyền sản xuất hiện đại nhờ tính nhỏ gọn, bền bỉ, dễ lắp đặt và bảo trì. Việc hiểu rõ phân loại và ứng dụng của xi lanh XCPC giúp doanh nghiệp tăng năng suất, giảm chi phí vận hành và tối ưu hóa tự động hóa.
