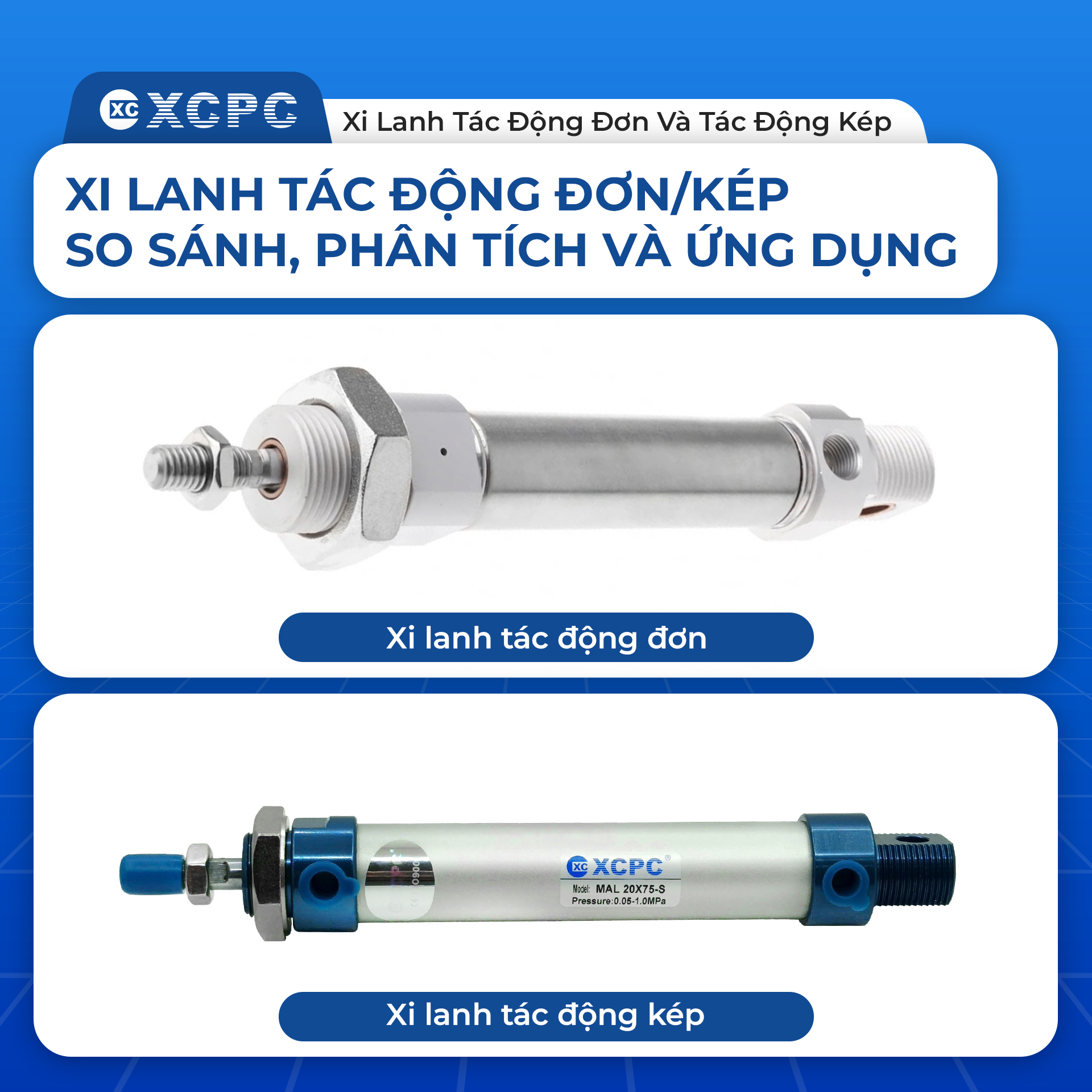

Nên dùng xi lanh tác động đơn hay xi lanh tác động kép? Hai dòng xi lanh này có gì khác biệt và đâu là sự lựa chọn phù hợp nhất cho bài toán của bạn? Bài viết này sẽ phân tích chuyên sâu và chi tiết nhất giúp bạn phân biệt rõ ràng hai thiết bị này.

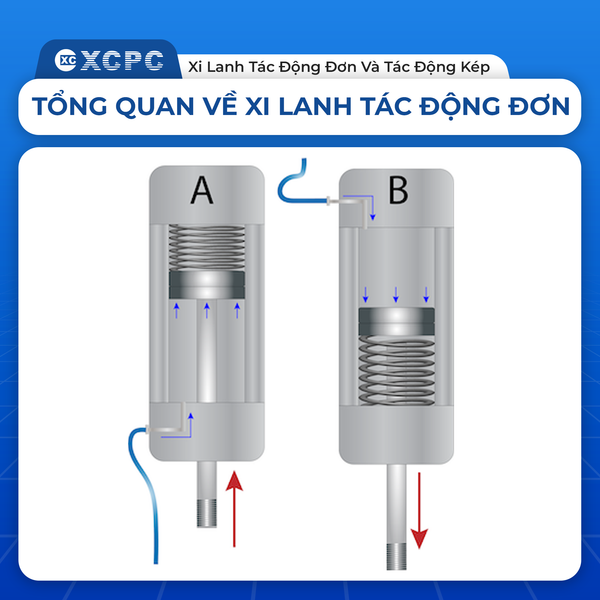

1. Tổng quan về Xi Lanh Tác Động Đơn
1.1. Xi lanh tác động đơn là gì?
Xi lanh tác động đơn là loại xi lanh chỉ sử dụng áp suất khí nén để tạo ra lực đẩy (hoặc lực kéo) theo một chiều duy nhất. Hành trình di chuyển ngược lại (hành trình lùi về) được thực hiện hoàn toàn nhờ lực cơ học của lò xo nội tại hoặc ngoại lực tác động bên ngoài (như trọng lực của tải).
1.2. Nguyên lý hoạt động
- Chiều tiến: Khí nén được cấp vào cổng vào duy nhất của xi lanh. Áp suất khí nén thắng lực cản của lò xo và đẩy piston di chuyển ra ngoài.
- Chiều lùi: Khi ngắt nguồn cấp khí nén và xả khí ra ngoài, lò xo nén bên trong xi lanh sẽ bung ra, tự động đẩy piston quay trở về vị trí ban đầu.
1.3. Phân loại theo cơ cấu lò xo
- Dạng thường lùi: Mặc định khi chưa cấp khí, piston ở vị trí lùi sâu bên trong. Cấp khí vào để đẩy piston tiến ra.
- Dạng thường tiến: Mặc định khi chưa cấp khí, lò xo giữ piston ở vị trí đẩy ra ngoài. Cấp khí vào để kéo piston lùi về.

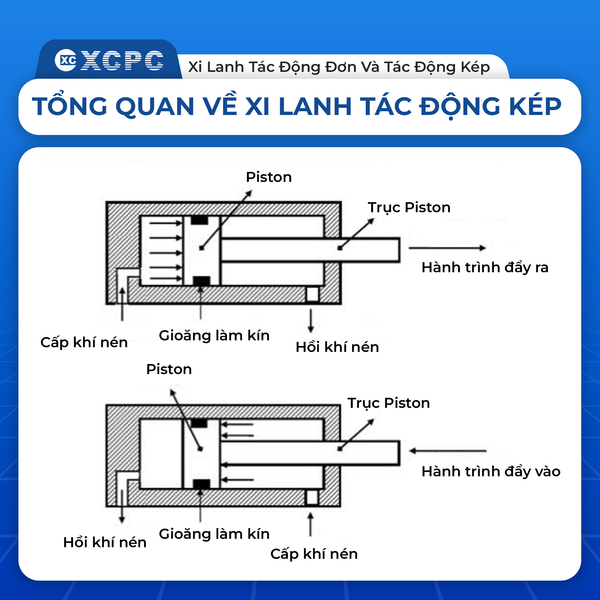

2. Tổng quan về Xi Lanh Tác Động Kép
2.1. Xi lanh tác động kép là gì?
Xi lanh tác động kép là dòng xi lanh phổ biến nhất hiện nay, sử dụng áp suất khí nén để sinh công ở cả hai chiều (chiều tiến và chiều lùi). Loại xi lanh này không tích hợp lò xo nội tại để thu hồi piston.
2.2. Nguyên lý hoạt động
Xi lanh có 2 cổng cấp khí độc lập ở hai đầu thân xi lanh:
- Chiều tiến: Khí nén được cấp vào cổng đuôi (cổng A), đồng thời xả khí ở cổng đầu (cổng B). Áp suất khí đẩy piston di chuyển ra ngoài.
- Chiều lùi: Quy trình đảo ngược, khí nén được cấp vào cổng B và xả ra ở cổng A. Áp suất khí trực tiếp đẩy piston lùi trở lại vị trí ban đầu.
3. Bảng so sánh chi tiết: Xi lanh tác động đơn và Tác động kép
Để giúp bạn nhanh chóng nhận biết và phân biệt, dưới đây là bảng so sánh chi tiết theo các tiêu chí kỹ thuật chính:

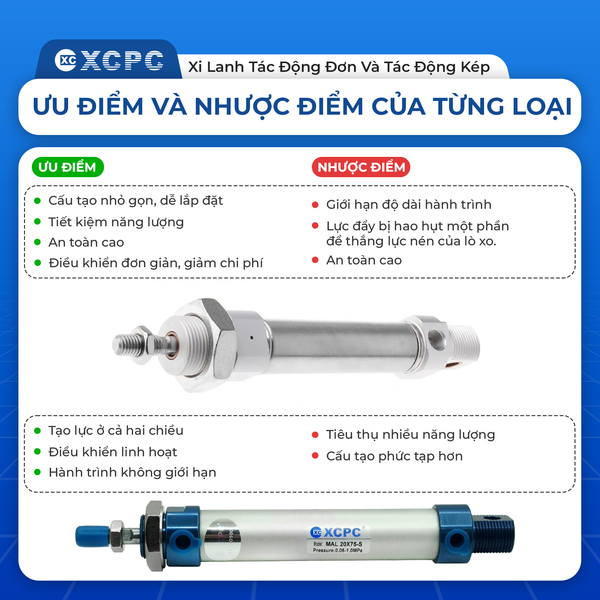

4. Ưu điểm và Nhược điểm của từng loại
4.1. Xi lanh tác động đơn
Ưu điểm:
- Cấu tạo nhỏ gọn, dễ lắp đặt.
- Tiết kiệm điện năng và lượng khí nén sử dụng.
- An toàn cao: Trường hợp sự cố mất áp suất khí nén, xi lanh tự động lùi về vị trí ban đầu nhờ lò xo, giúp bảo vệ chi tiết máy.
- Hệ thống điều khiển đơn giản, giảm chi phí van ống.
Nhược điểm:
- Giới hạn độ dài hành trình (nếu hành trình quá dài, lò xo phải rất lớn).
- Lực đẩy bị hao hụt một phần để thắng lực nén của lò xo.
- Lực hồi về phụ thuộc vào lò xo nên yếu hơn chiều tiến.
4.2. Xi lanh tác động kép
Ưu điểm:
- Tạo lực ở cả hai chiều: Cung cấp lực đẩy ra và lực kéo về đều mạnh và ổn định do dùng áp suất trực tiếp.
- Điều khiển linh hoạt: Dễ dàng chỉnh tốc độ và hướng di chuyển chính xác cho cả hai hành trình.
- Hành trình không giới hạn: Không bị vướng lò xo hồi vị nên chiều dài hành trình piston rất đa dạng
Nhược điểm:
- Tiêu thụ nhiều năng lượng: Dùng khí nén hoặc dầu cho cả hai chiều nên tốn nhiên liệu gấp đôi loại tác động đơn.
- Cấu tạo phức tạp hơn: Cần dùng van đảo chiều và nhiều đường ống dẫn hơn, làm tăng chi phí lắp đặt
5. Hướng Dẫn Lựa Chọn: Nên Chọn Loại Nào Cho Ứng Dụng Của Bạn?
Việc lựa chọn loại xi lanh phù hợp phụ thuộc hoàn toàn vào nhu cầu và yêu cầu kỹ thuật của ứng dụng. Hãy cân nhắc kỹ lưỡng các yếu tố sau:
- Mục đích và yêu cầu về lực: Nếu công việc chỉ cần một lực đẩy nhẹ để thực hiện (như đẩy sản phẩm trên băng chuyền), xi lanh tác động đơn là lựa chọn tiết kiệm và hiệu quả. Ngược lại, nếu ứng dụng đòi hỏi lực mạnh và ổn định ở cả hai chiều (như ép khuôn hay nâng hạ vật nặng), xi lanh tác động kép là giải pháp bắt buộc.
- Tốc độ và khả năng kiểm soát: Đối với các dây chuyền sản xuất tự động, nơi cần tốc độ và thời gian chu kỳ chính xác, xi lanh kép với khả năng điều chỉnh tốc độ ở cả hai hành trình sẽ mang lại hiệu suất tối ưu.
- Chi phí và hiệu quả vận hành: Mặc dù chi phí đầu tư ban đầu và lượng khí tiêu thụ của xi lanh kép cao hơn, nhưng nếu ứng dụng đòi hỏi năng suất và độ chính xác cao, đây sẽ là một khoản đầu tư xứng đáng.
Tóm lại, sự khác biệt cốt lõi giữa xi lanh tác động đơn và xi lanh tác động kép nằm ở cơ chế thu hồi piston (dùng lò xo và dùng khí nén đảo chiều) và số cổng cấp khí nén. Xi lanh tác động đơn mang lại sự đơn giản, an toàn và tiết kiệm cho các hành trình ngắn; trong khi xi lanh tác động kép cung cấp sức mạnh, sự linh hoạt và khả năng điều khiển tối ưu cho hầu hết các ứng dụng công nghiệp phức tạp.
Hi vọng bài viết đã cung cấp cho bạn cái nhìn toàn diện để lựa chọn được loại xi lanh khí nén phù hợp nhất cho công trình và hệ thống của mình!
