Trong số nhiều loại xi lanh khác nhau, xi lanh tác động đơn (Single Acting Cylinder) và xi lanh tác động kép (Double Acting Cylinder) là hai dòng phổ biến nhất. Việc hiểu rõ sự khác biệt giữa hai loại này không chỉ giúp kỹ sư lựa chọn đúng thiết bị, mà còn giúp doanh nghiệp tối ưu hiệu suất vận hành và chi phí sản xuất.

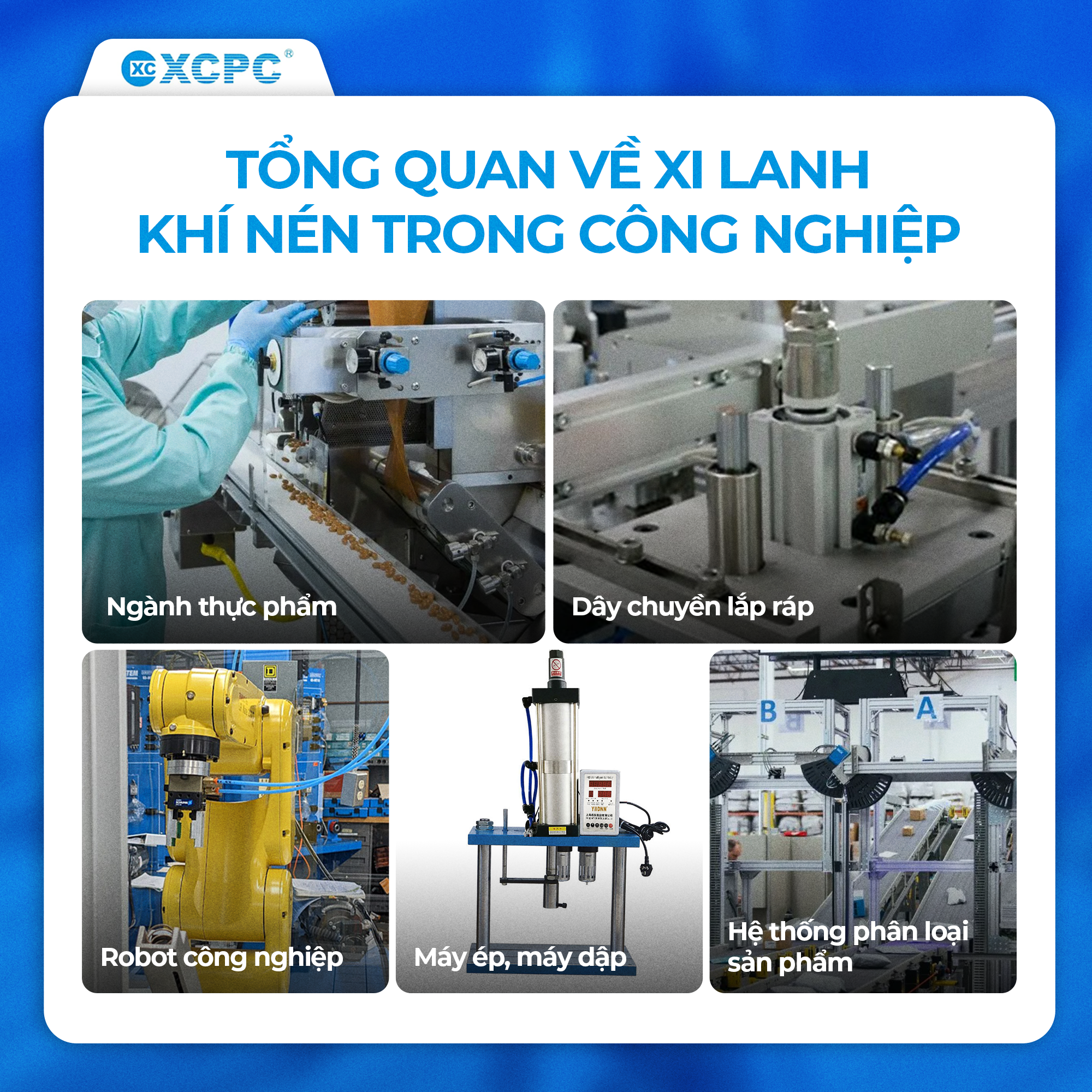

1. Tổng quan về xi lanh khí nén trong công nghiệp
Xi lanh khí nén là thiết bị cơ khí sử dụng áp suất khí nén để tạo ra chuyển động tuyến tính. Khi khí nén được cấp vào bên trong xi lanh, piston sẽ di chuyển, tạo ra lực đẩy hoặc kéo để thực hiện công việc cơ học.
Trong hệ thống tự động hóa, xi lanh thường được sử dụng trong:
- Máy đóng gói tự động
- Dây chuyền lắp ráp
- Máy ép, máy dập
- Robot công nghiệp
- Hệ thống phân loại sản phẩm
Tùy vào yêu cầu kỹ thuật, không gian lắp đặt và độ phức tạp của hệ thống, người ta sẽ lựa chọn loại xi lanh phù hợp. Trong đó, hai dòng phổ biến nhất là tác động đơn và tác động kép.

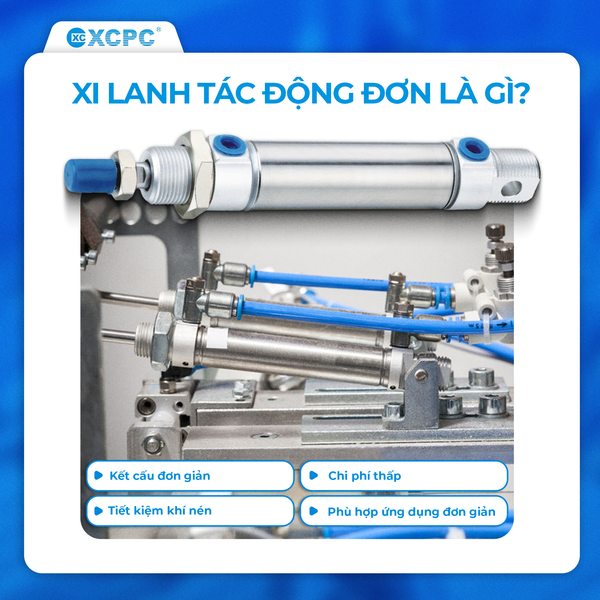

2. Xi lanh tác động đơn là gì?
Xi lanh tác động đơn (Single Acting Cylinder) là loại xi lanh chỉ sử dụng khí nén để tạo lực ở một chiều chuyển động, thường là chiều đẩy ra hoặc kéo vào. Chiều còn lại của piston sẽ được thực hiện nhờ lò xo hồi vị hoặc lực từ bên ngoài hệ thống.
Cấu tạo cơ bản
Xi lanh tác động đơn thường có cấu tạo đơn giản hơn so với loại tác động kép:
- Một khoang chứa khí nén
- Một piston và ty xi lanh
- Một cổng cấp khí duy nhất
- Lò xo hồi vị (trong đa số thiết kế)
Nguyên lý hoạt động
- Khi khí nén được cấp vào xi lanh, áp lực sẽ đẩy piston di chuyển theo một hướng (ví dụ: đẩy ra).
- Khi ngừng cấp khí, lò xo bên trong hoặc lực bên ngoài sẽ đưa piston trở về vị trí ban đầu.
Ưu điểm của xi lanh tác động đơn
1. Kết cấu đơn giản: Thiết kế ít chi tiết giúp xi lanh dễ sản xuất, lắp đặt và bảo trì.
2. Tiết kiệm khí nén: Chỉ cần cấp khí cho một chiều hoạt động, giúp giảm tiêu hao năng lượng.
3. Chi phí thấp: Giá thành thường rẻ hơn so với xi lanh tác động kép.
4. Phù hợp ứng dụng đơn giản: Thích hợp cho các cơ cấu không yêu cầu độ chính xác cao hoặc tải lớn.
Hạn chế
- Chỉ tạo lực ở một chiều
- Phụ thuộc vào lò xo hồi vị (dễ mỏi theo thời gian)
- Không phù hợp hệ thống cần tốc độ và độ ổn định cao
- Lực thường yếu hơn so với xi lanh tác động kép cùng kích thước

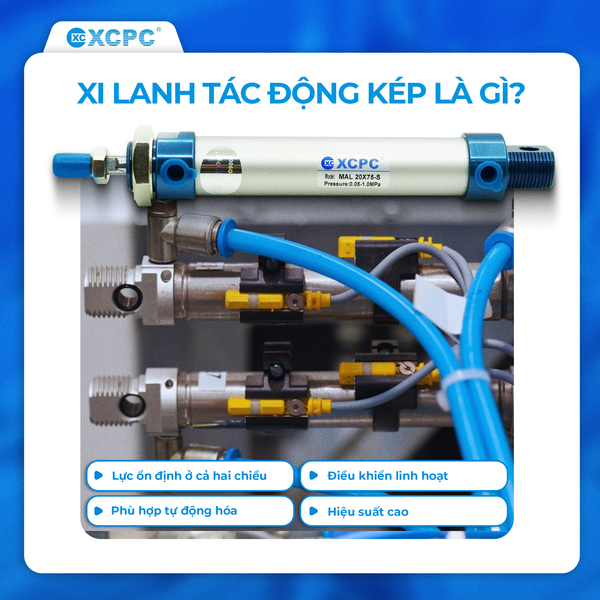

3. Xi lanh tác động kép là gì?
Xi lanh tác động kép (Double Acting Cylinder) là loại xi lanh sử dụng khí nén để tạo lực ở cả hai chiều chuyển động của piston: đi ra và đi vào.
Cấu tạo cơ bản
- Hai khoang khí ở hai bên piston
- Hai cổng cấp/xả khí
- Piston và ty xi lanh
- Hệ thống phớt làm kín
Nguyên lý hoạt động
- Khí nén được cấp vào một bên xi lanh sẽ đẩy piston di chuyển.
- Sau đó, khí được cấp vào phía ngược lại để kéo piston về vị trí ban đầu.
- Quá trình này được điều khiển bằng hệ thống van khí nén.
Ưu điểm của xi lanh tác động kép
1. Lực ổn định ở cả hai chiều: Giúp hệ thống hoạt động chính xác và đồng đều hơn.
2. Điều khiển linh hoạt: Có thể kiểm soát cả tốc độ, hành trình và lực theo yêu cầu.
3. Phù hợp tự động hóa: Được sử dụng rộng rãi trong các dây chuyền sản xuất hiện đại.
4. Hiệu suất cao: Hoạt động liên tục, phù hợp môi trường công nghiệp.
Hạn chế
- Tiêu thụ khí nén nhiều hơn
- Hệ thống điều khiển phức tạp hơn
- Chi phí đầu tư ban đầu cao hơn
4. So sánh chi tiết xi lanh tác động đơn và tác động kép
5. Ứng dụng thực tế trong công nghiệp
Trong thực tế sản xuất, việc lựa chọn giữa xi lanh tác động đơn và tác động kép phụ thuộc rất nhiều vào mức độ tự động hóa, yêu cầu lực tác động và độ chính xác của hệ thống. Mỗi loại sẽ phù hợp với những nhóm ứng dụng riêng.
Xi lanh tác động đơn thường dùng trong:
- Cơ cấu đẩy sản phẩm nhẹ trên băng tải
- Thiết bị kẹp đơn giản trong máy bán tự động
- Máy dập, máy ép lực nhỏ
- Cơ cấu đóng/mở cửa hoặc chặn sản phẩm
- Các hệ thống cần tiết kiệm khí nén và chi phí đầu tư thấp
-> Loại xi lanh này thường xuất hiện trong các máy móc có tần suất hoạt động không quá cao hoặc yêu cầu vận hành đơn giản, dễ bảo trì.
Xi lanh tác động kép thường dùng trong:
- Dây chuyền lắp ráp tự động trong nhà máy
- Robot công nghiệp và tay gắp tự động
- Máy đóng gói tốc độ cao
- Máy CNC, máy gia công cơ khí chính xác
- Hệ thống phân loại, định vị và kiểm tra sản phẩm
-> Với khả năng hoạt động liên tục và chính xác, xi lanh tác động kép phù hợp cho các hệ thống tự động hóa hiện đại, nơi yêu cầu hiệu suất cao và độ ổn định lâu dài.
6. Cách lựa chọn xi lanh phù hợp
Khi lựa chọn xi lanh, không nên chỉ dựa vào giá thành mà cần xem xét tổng thể hệ thống:
1. Tải trọng: Tải càng lớn → ưu tiên xi lanh tác động kép
2. Tốc độ làm việc: Dây chuyền tốc độ cao → nên chọn tác động kép
3. Không gian lắp đặt: Không gian hẹp → có thể cân nhắc xi lanh compact hoặc tác động đơn
4. Mức độ tự động hóa: Tự động hóa cao → ưu tiên xi lanh tác động kép
5. Ngân sách: Ngân sách thấp, ứng dụng đơn giản → tác động đơn là lựa chọn phù hợp
Xi lanh tác động đơn và xi lanh tác động kép đều có vai trò quan trọng trong hệ thống khí nén công nghiệp. Mỗi loại đều có ưu điểm và hạn chế riêng, phù hợp với từng nhu cầu ứng dụng cụ thể.
- Xi lanh tác động đơn phù hợp cho các hệ thống đơn giản, tiết kiệm chi phí và không yêu cầu hoạt động hai chiều phức tạp.
- Xi lanh tác động kép là lựa chọn tối ưu cho các dây chuyền tự động hóa hiện đại, yêu cầu độ chính xác và hiệu suất cao.
Việc lựa chọn đúng loại xi lanh không chỉ giúp hệ thống vận hành ổn định mà còn góp phần tối ưu chi phí, tăng tuổi thọ thiết bị và nâng cao hiệu quả sản xuất tổng thể.
