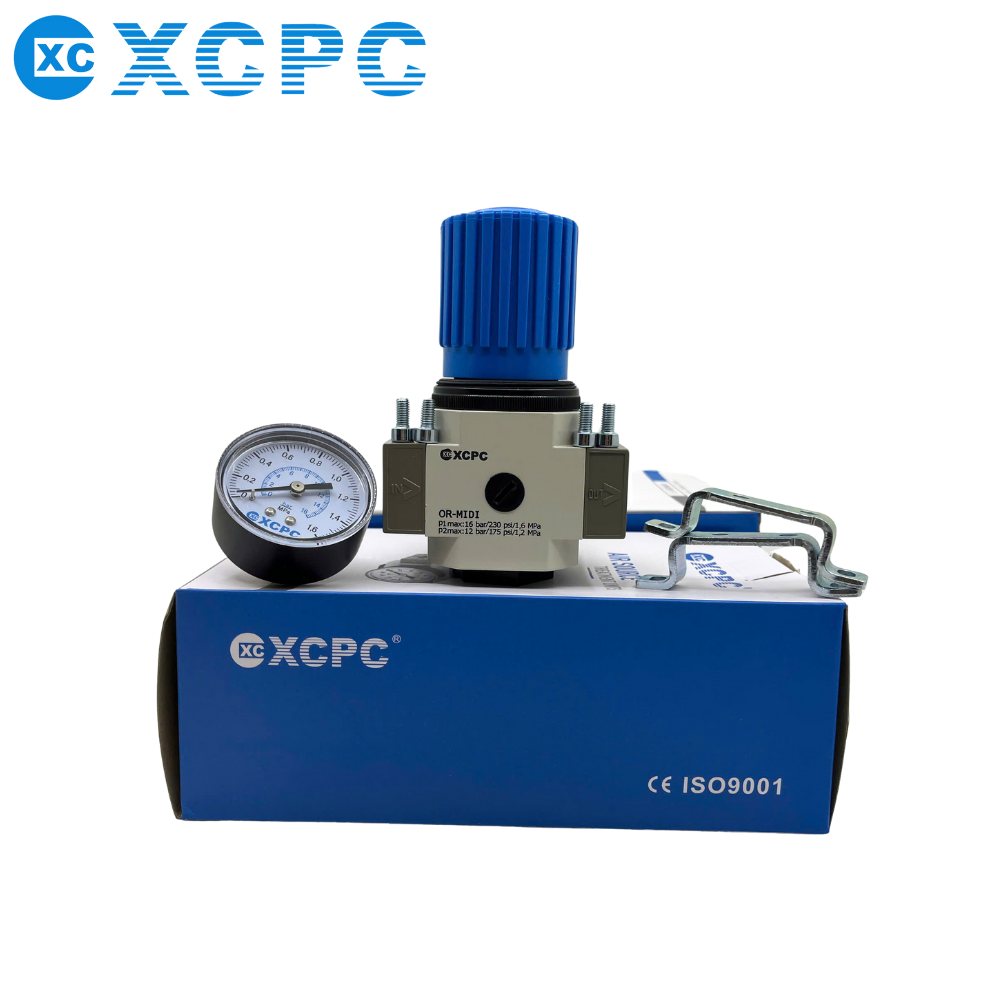

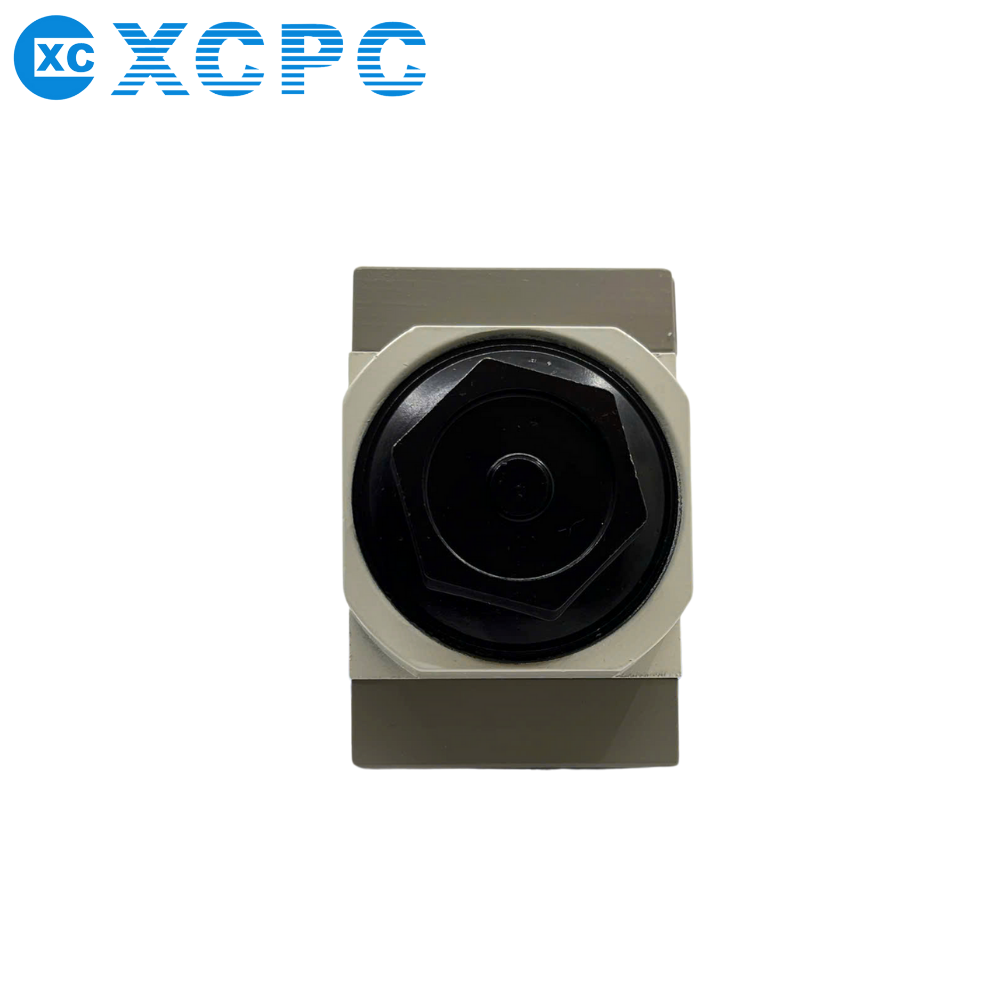

VAN ĐIỀU ÁP XCPC XOR

Tình trạng: Còn hàng

Công nghệ: Đài Loan

Chất liệu:

- Vỏ: Hợp kim kẽm đúc

- Cốc lọc: Nhựa PC

- Gioăng kín: NBR

- Vỏ bảo vệ kim loại: Hợp kim nhôm

- Núm điều chỉnh: POM

Bộ điều áp XOR duy trì áp suất làm việc ổn định đầu ra, bất chấp sự dao động của áp suất đường ống và lưu lượng khí tiêu thụ.

Đặc điểm nổi bật:

- Điều chỉnh áp suất chính xác: Núm xoay điều chỉnh dễ thao tác, giữ ổn định áp suất đầu ra.

- Tích hợp đồng hồ đo áp: Giúp người dùng dễ dàng quan sát và kiểm soát áp suất hệ thống.

- Thiết kế bền chắc: Thân hợp kim nhôm cao cấp, chống ăn mòn, chịu áp tốt.

- Dễ bảo dưỡng: Kết cấu đơn giản, dễ tháo lắp và vệ sinh.

Ứng dụng:

- Hệ thống khí nén tự động hóa, máy ép, máy dập, máy cắt CNC.

- Nhà máy lắp ráp ô tô, sản xuất điện tử, thực phẩm – đồ uống.

- Các thiết bị cần áp suất ổn định để đảm bảo độ chính xác và tuổi thọ cao.

Thông số kỹ thuật:

Mã hàng		MINI	MIDI
Áp suất tối đa: 12 bar		XOR - 1/4 - MINI	XOR - 3/8 - MIDI	XOR - 1/2 - MIDI
Trung bình		Khí nén đã được lọc (có bôi trơn hoặc không bôi trơn)
Đặc điểm cấu tạo		MINI/MIDI: Bộ điều áp kiểu màng
Kiểu lắp đặt		Lắp ống/lắp chân/ lắp bản đế
Vị trí lắp đặt		Tùy chọn
Kiểu kết nối		G1/4"	G3/8"	G1/2"
Lưu lượng khí tiêu chuẩn	XOR-....	1500	1700	3500
Áp suất đầu vào		1 - 16 bar
Áp suất làm việc		0.5 - 12 bar
Nhiệt độ tối đa		0°C - 60°C

Kích thước tổng thể:

Bảng kích thước:

Sơ đồ dòng chảy:

Lưu lượng tiêu chuẩn qn theo hàm của áp suất đầu ra p2

Cấu tạo bên trong:

STT	Tên	Vật liệu
1	Núm điều chỉnh áp suất	Nhựa kỹ thuật POM
2	Nắp bộ điều áp	Nhựa kỹ thuật POM
3	Đai ốc bộ điều áp	Thép carbon S35C
4	Trục điều chỉnh	Thép carbon S35C
5	Lò xo áp suất	Thép hợp kim SWC
6	Vòng cố định	Hợp kim nhôm 6061-T6 (nhiệt luyện)
7	Một bộ phận của màng chắn	Cao su NBR
8	Vòng đệm O	Cao su NBR
9	Mặt bích vào	Hợp kim kẽm
10	Trục cuộn/ con trượt	Đồng thau
11	Vòng đệm O	Cao su NBR
12	Vòng đệm O	Cao su NBR
13	Bulông/ốc vít	Đồng thau
14	Nắp che khóa	Hợp kim kẽm
15	Tấm chịu mòn	Tấm cách điện
16	Gioăng tấm O)	Cao su NBR
17	Đế xả tràn	Hợp kim nhôm 6061-T6
18	Một bộ phận của màng chắn	Thép cán nguội SPCC
19	Màng chắn	Cao su NBR gia cường lưới Nylon
20	Vòng đệm O	Cao su NBR
21	Thân gioăng OR	Hợp kim kẽm
22	Nút đậy	Nhựa kỹ thuật POM
23	Vòng đệm O	Cao su NBR
24	Mặt bích ra	Hợp kim kẽm
25	Vít lục giác	Thép carbon S35C
26	Lò xo	Thép lò xo SWPB
